延绳作业用小型海上浮标结构设计

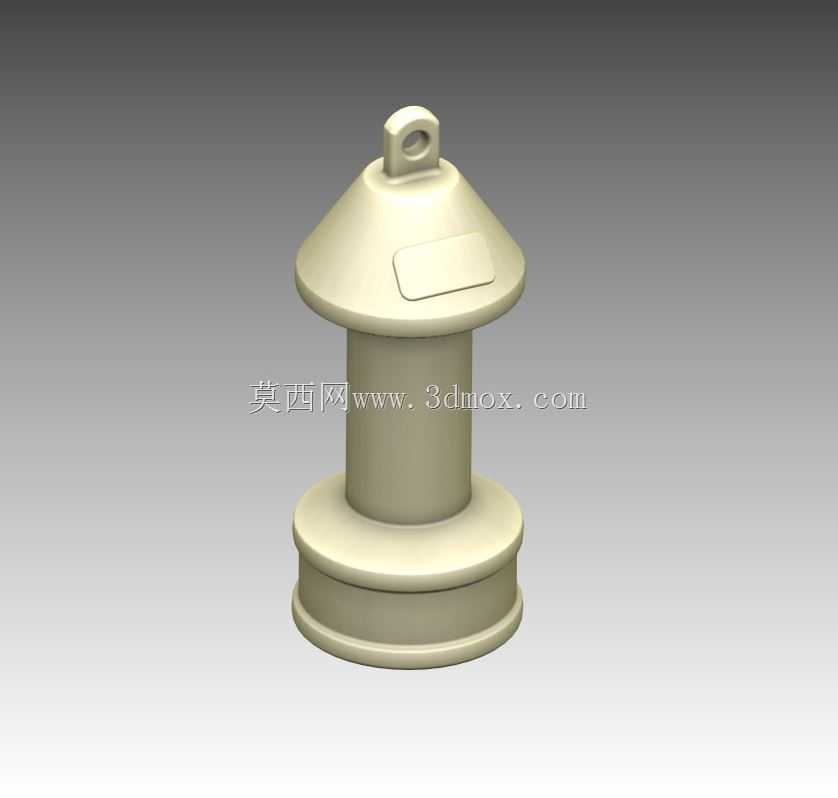

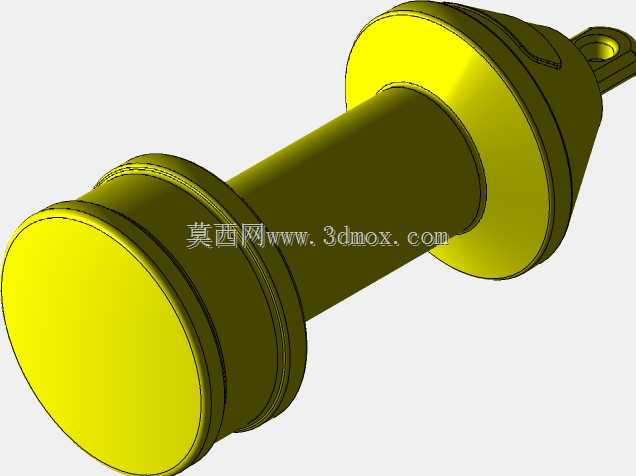

这款小型浮体主要面向近海延绳钓渔业作业场景设计，日常作业中承担着支撑延绳主缆、标识钓组布设位置、避免钓组沉降挂底的核心作用，也可临时替代小型警示浮标，用于近岸浅海养殖区边界标识、临时水下作业点位标记等场景。从结构设计逻辑来看，整体采用三段式同轴回转体布局，最底部为双层凸缘式配重底座，直径大于中部柱身，作业时底座没入水下，靠自身重力与水阻维持浮体直立姿态，避免浪涌冲击下出现大幅侧翻、缆绳缠绕的问题；中部为等径直柱段，是浮体提供主要浮力的核心舱段，壁厚均匀，采用一体成型工艺可保证壳体水密性，减少长期海水浸泡下的渗漏风险；顶部为锥台形导流罩，锥面坡度经过反复调整，可在浪拍、降雨时快速排走表面积水，降低顶部积水带来的额外负载，避免浮体吃水线异常升高。顶部设置的一体式吊耳是核心受力结构，吊耳孔的轴线与浮体中心轴线重合，作业时缆绳穿过吊耳孔连接主延绳，受力方向沿浮体轴向传递，不会产生额外的偏载力矩，可大幅降低浮体在海流拉扯下的倾斜角度，保证标识位置的准确性。吊耳旁的平面区域为标识粘贴位，可粘贴反光标识、编号标签，方便夜间或能见度不佳的海况下快速识别浮标位置。从安装边界来看，该浮标整体高度适配近岸3-15米水深的延绳作业需求，底部底座直径可保证在0.5节流速下浮标偏移量控制在作业允许范围内，吊耳孔径适配常规直径的聚乙烯缆绳，无需额外加装连接卸扣即可直接穿绳固定，减少海上作业的配件准备工作量。设计过程中充分考虑了海上作业的磕碰场景，所有棱边均做了大圆角过渡，避免搬运、投放过程中应力集中导致的壳体开裂，外表面无突出的易磕碰结构，可适应渔船甲板堆放、抛投作业的粗暴使用场景。浮体的浮力储备经过核算，除支撑自身重量与缆绳重量外，还可额外承载一定重量的附件，满足不同作业场景下的加装需求，比如小型反光片、简易信号旗等，无需额外更换大规格浮体。
