单头开口呆扳手结构设计三维模型

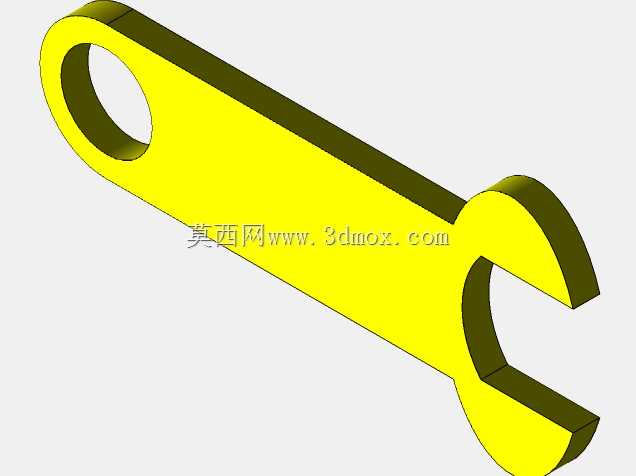

这款单头开口呆扳手是机械装配、设备维保场景中最常用的手动紧固工具之一，在产线装配工位、设备日常检修、五金加工现场、家用五金维修等场景都有极高的出镜率，主要用于对应规格六角头、方头螺栓螺母的拧紧与拆卸作业，相比活动扳手，它的开口尺寸固定，与紧固件的贴合面接触面积更大，施力时不容易打滑损伤紧固件棱角，也能承受更大的拧紧力矩，适合对扭矩传递稳定性有要求的作业场景。从结构设计来看，这款扳手整体采用扁平长条状本体设计，一端为标准开口工作端，另一端为带悬挂孔的握持尾端，本体采用等厚板材冲压或铣削成型的思路，整体厚度均匀，既保证了受力时的结构强度，也能控制整体重量，降低长时间握持操作的疲劳感。开口端的两个夹持面做了适配对应规格螺栓的平行度设计，开口根部做了圆弧过渡处理，避免应力集中导致施力时开口根部开裂，开口的开口角度做了15度的偏转设计，在空间受限的装配场景中，只需要小幅度翻转扳手就能实现紧固件的连续旋拧，不需要完全拔出重新对位，大幅提升狭窄空间内的操作效率。尾端的悬挂孔为整圆通孔设计，既可以穿入挂绳防止高空作业时工具坠落，也可以在工具存放时挂在工具架的挂钩上，方便工位5S管理时的定置存放，也能在需要施加更大扭矩时，穿入加力杆延长力臂，应对锈蚀、过紧的紧固件拆卸需求。从尺寸边界来看，这款扳手的整体长度适配对应规格紧固件的常用拧紧力矩需求，本体宽度从尾端到开口端逐步平滑过渡，没有突兀的尺寸突变，握持段的边缘做了倒钝处理，不会割伤操作人员的手掌，开口端的厚度控制在合理范围，能够伸入大部分沉头螺栓、狭窄安装位的紧固件位置，不会因为本体过厚无法卡入紧固件。在建模逻辑上，这款模型先绘制扳手的侧视轮廓草图，通过拉伸命令生成等厚的本体基础特征，之后对开口的夹持面、边缘位置做倒角处理，对所有应力集中的转角位置做圆角过渡，最后对悬挂孔做切除拉伸，整体建模逻辑完全遵循实际加工工艺，没有冗余的特征结构，模型的尺寸参数完全符合手动扳手的通用设计规范，既可以作为建模练习的参考案例，也可以用于工具类产品的结构设计参考、装配场景的工具配套模拟，在做生产线工位布局模拟、维修作业仿真时，也可以直接调用该模型匹配对应的螺栓紧固件，还原真实的作业场景。这类开口扳手的结构看似简单，但每个尺寸参数都经过长期的工程验证，开口的宽度公差、本体的厚度、力臂的长度都直接影响使用时的可靠性，建模过程中需要严格保证两个夹持面的平行度，以及开口中心与握持段的同轴度，避免出现施力时偏载打滑的问题。
