舱底泵改装水下机器人推进动力装置

这款基于舱底泵结构改造的ROV动力单元，最初的设计切入点是解决小型观测级水下机器人在近岸浅水环境作业时的动力冗余与成本平衡问题。常规小型ROV配套的专用推进器采购成本偏高，而民用舱底泵本身具备成熟的水下密封结构、大扭矩低转速输出特性，仅需对输出端做适配改造即可满足水下推进需求，非常适合个人DIY、小型作业类ROV的动力选型参考。

从实际应用场景来看，这类改造后的动力装置可适配10-30公斤级的小型水下机器人，覆盖近岸水产养殖巡检、水下船体附着物排查、浅水区管道口检测、水下搜救辅助等多类作业场景，相比专用推进器，其依托原有舱底泵的防水结构，在0-15米水深范围内无需额外做壳体密封强化，可直接适配淡水、近岸低浓度咸水环境的使用要求，日常维护仅需定期检查输出轴的密封件磨损情况即可，运维门槛远低于专业级水下推进单元。

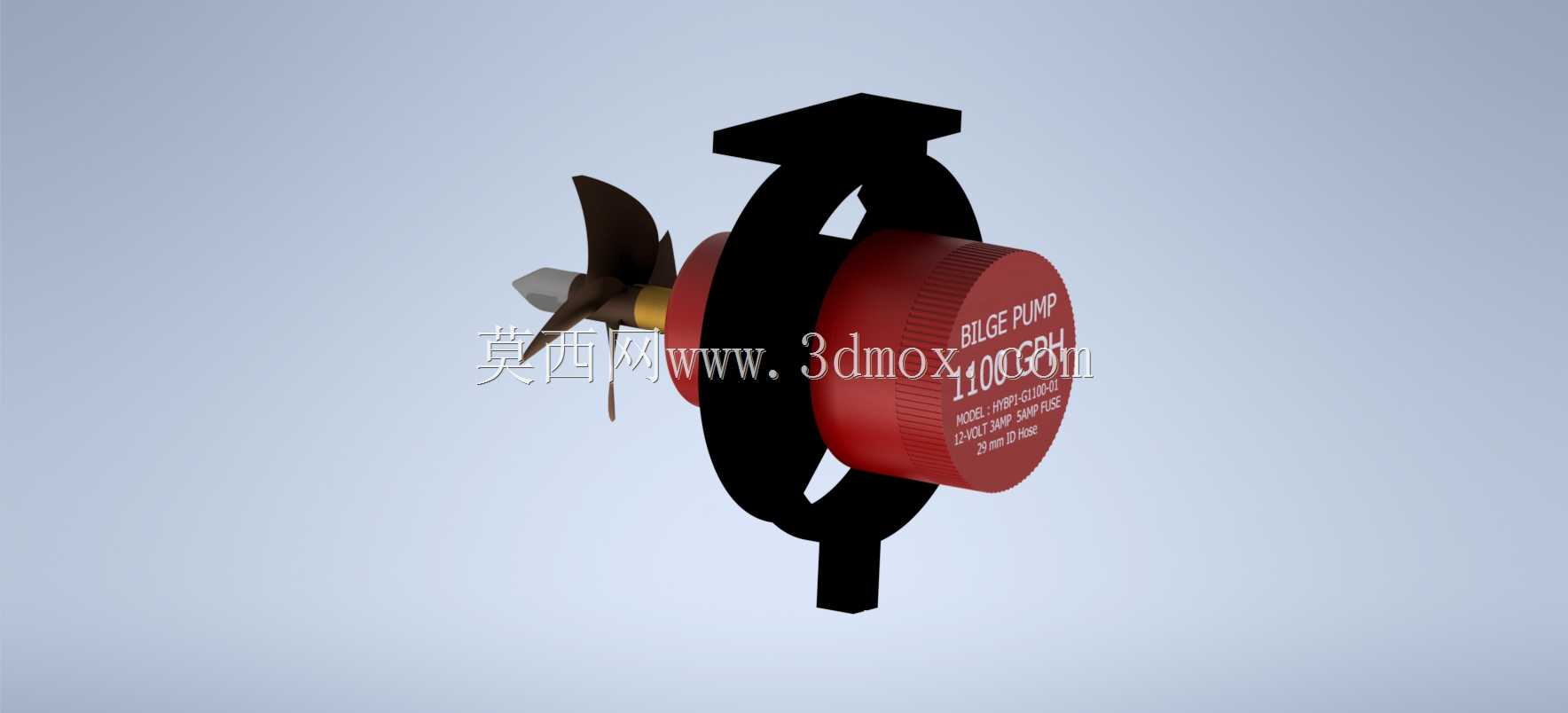

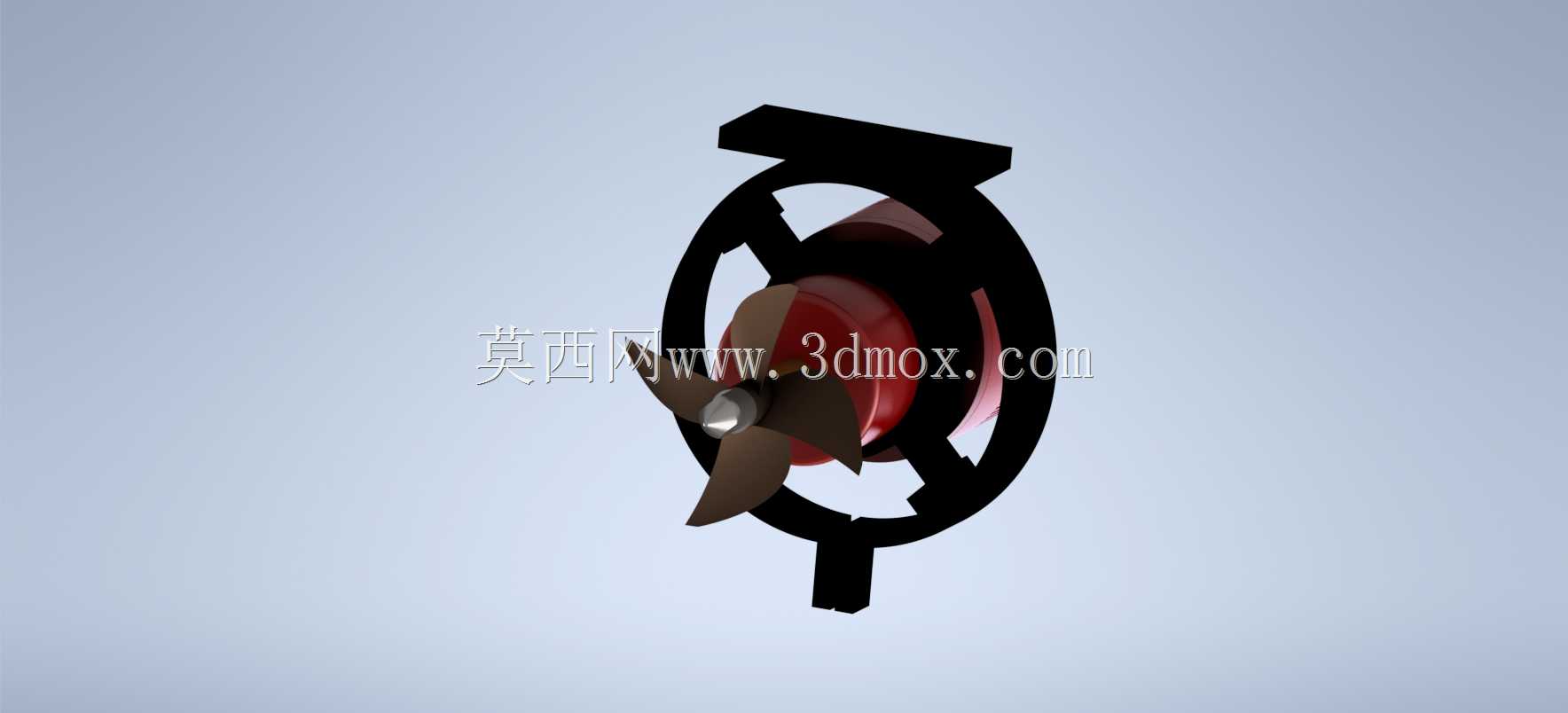

结构设计上，改造方案保留了原舱底泵的电机定子、转子密封腔体部分，将原有的离心叶轮替换为三叶式螺旋桨推进结构，外部加装了环形防护导流罩，既可以避免水下杂物缠绕桨叶，也能对推进水流做导向约束，提升推进效率。导流罩上下预留的安装支脚做了等距孔位设计，可直接通过标准螺栓固定在ROV的框架型材上，安装边界的孔位间距适配常规20mm、30mm规格的铝型材框架，无需额外做安装转接件加工。

功能特性层面，改造后的动力单元保留了原舱底泵电机的低转速大扭矩输出特性，在12V供电工况下可提供足够的静推力，满足ROV水下进退、转向、悬停的动力需求，电机本身的过流保护、过热保护结构均完整保留，长时间水下运行时不会因堵转、过载出现烧损问题。设计过程中特意将桨叶与导流罩的间隙控制在3mm，既避免了桨叶转动时与罩体剐蹭，也尽可能缩小了间隙值减少水流紊流损失，桨叶采用对称翼型截面，正反转时推力输出差值控制在8%以内，可直接通过电调正反转实现ROV的进退动作，无需额外调整安装角度。

安装尺寸上，整个动力单元的最大外径为120mm，轴向总长度控制在150mm以内，安装支脚的定位面与电机轴线同轴度公差控制在0.1mm以内，安装后不会出现桨叶偏心转动带来的振动问题，可适配多数小型ROV的框架安装空间，不会因动力单元尺寸过大增加ROV的整体水阻。
