简约迷你休闲小艇外观结构设计

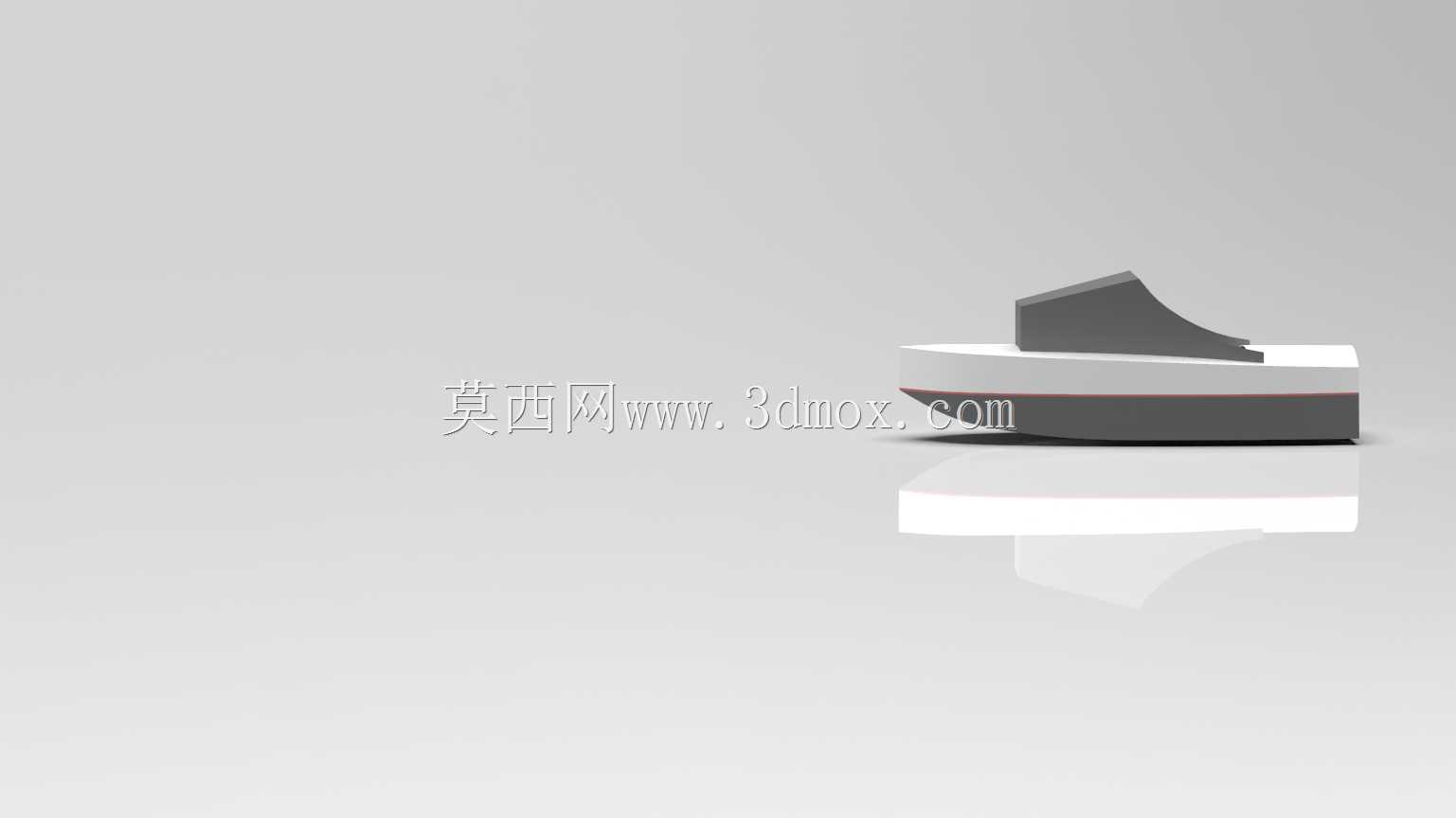

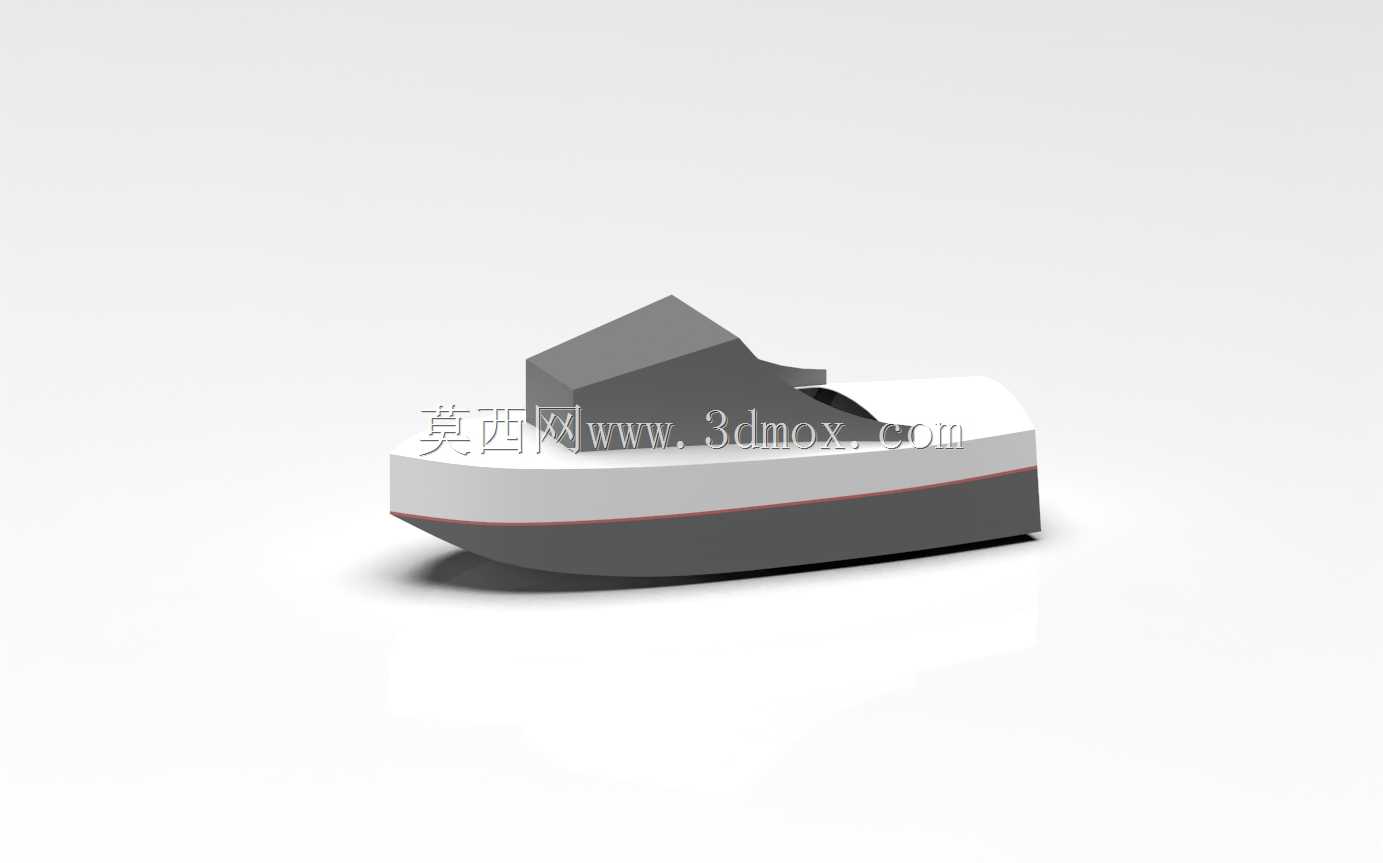

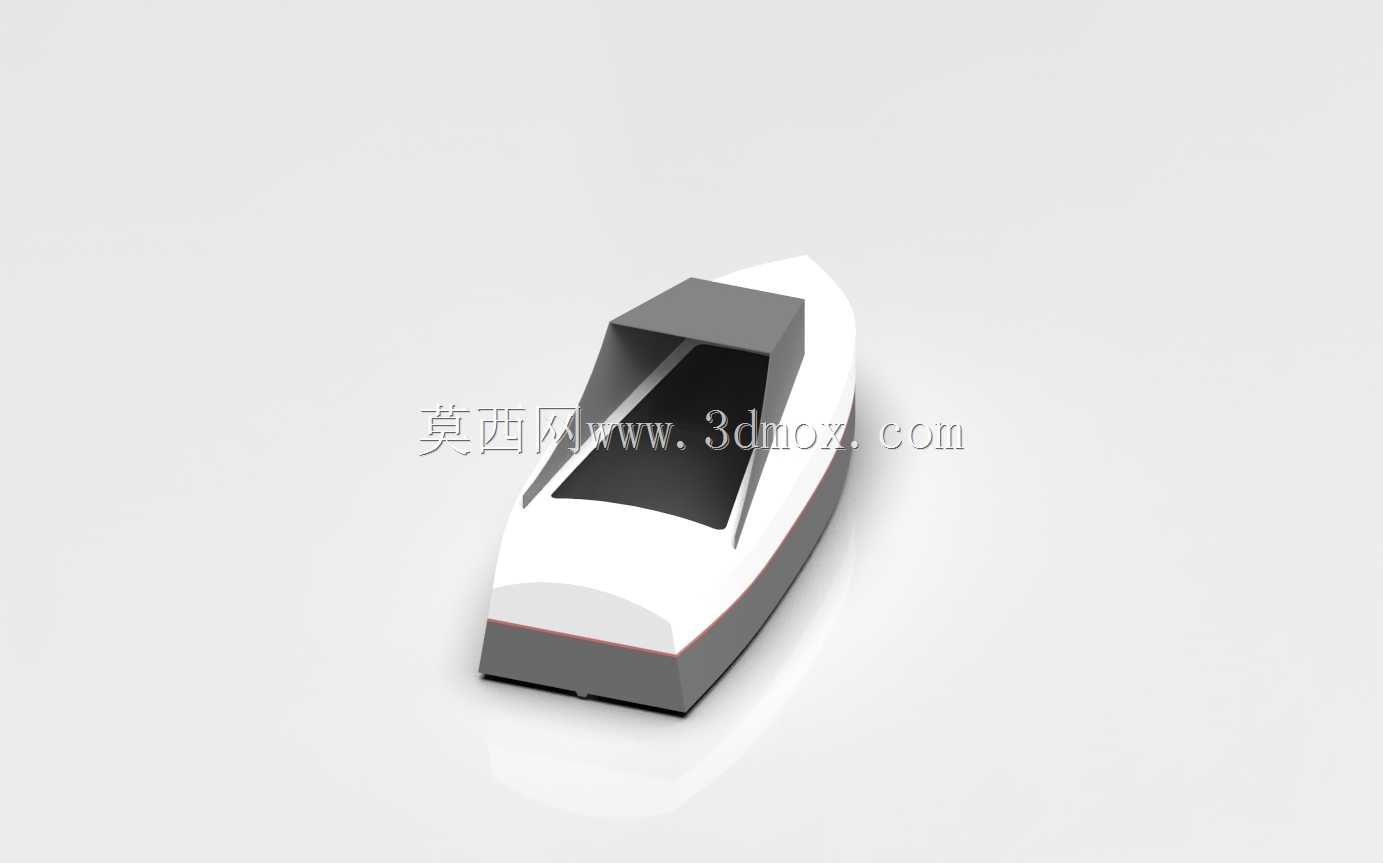

这款迷你小艇的三维结构设计，核心面向近岸浅水区休闲出行、小型水域教具演示、个人航模改装三类核心应用场景，整体造型做了大幅简化处理，没有冗余的外置结构件，船体主体采用上下分层的拼接式结构逻辑，下半部分为深灰色主船体，上半部分为白色甲板层，中部设置一体化成型的驾驶舱凸起结构，驾驶舱做了斜切式的风挡造型，兼顾造型流畅度与建模时的曲面过渡合理性。从设计思路层面看，整个建模过程围绕曲面命令的实操练习展开，船体侧面的流线型过渡没有采用复杂的双曲面曲率设计，而是用多段相切的样条曲线搭建线框后生成曲面，船底做了微弧的平底改型，既保留了小型船舶的滑行艇底特征，又大幅降低了曲面建模的难度，适合刚接触曲面建模的设计人员练习实体与曲面的混合建模逻辑。从实际使用的功能特性来看，该小艇的尺寸定位为单人迷你载具，船体总长控制在两米级区间，船身最大宽度不超过0.8米，吃水深度设计值为0.15米，安装边界上没有预留外置动力的复杂挂载结构，仅在船尾预留了平面安装位，可适配小型电动推进器的加装，甲板层没有设置复杂的座椅固定结构，可根据使用需求加装简易坐垫或者小型储物箱体。船体侧面的红色装饰线为曲面分割后的色带区分，没有做凸起的实体结构，既保证了船身侧面的曲面光顺性，也降低了后期3D打印或者手板制作时的后处理难度。船首部分做了微翘的造型处理，能够减少航行时的浪涌冲击，船尾为平直断面，方便推进装置的安装固定，整个船体的壁厚设计为均匀的5mm，所有转角位置都做了R3以上的圆角过渡，避免应力集中的同时，也符合小型复合材料船体的成型工艺要求。驾驶舱的凸起高度为0.3米，内部预留了足够的腿部放置空间，没有设置复杂的操控台结构，仅保留了基础的平面安装位，可根据后续改装需求加装操控组件。整个模型的结构拆分逻辑清晰，上下船体的拼接面为平面分型，方便后续做结构拆分或者模具设计，没有出现倒扣或者难以脱模的结构特征，不管是作为3D打印的航模原型，还是作为小型休闲艇的概念设计验证，都具备足够的结构合理性。
