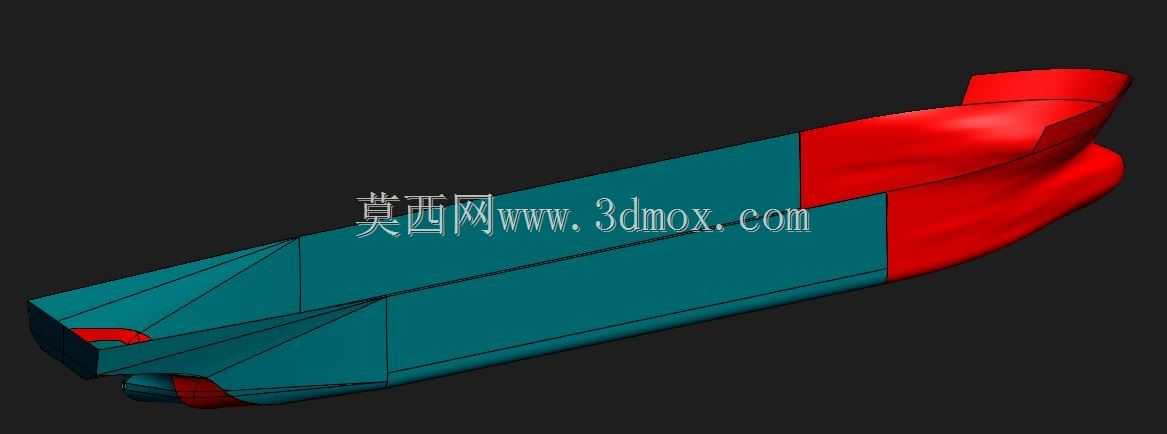

130米级壳体结构油轮三维设计模型

在远洋液货运输领域，油轮作为大宗液态能源、化工原料跨区域转运的核心载具，其船体结构设计直接关系到航行稳定性、载货效率与运营安全性，本次呈现的130米级油轮模型，采用壳体元件构建整体结构，还原了中型油轮的核心设计特征。从实际应用场景来看，该尺度油轮多用于近海及中远洋航线的成品油、原油转运，可适配多数中型港口的靠泊装卸条件，兼顾通航灵活性与载货量需求，相比超大型油轮，其吃水深度更浅，能够进入部分航道条件有限的内河入海口港口，适配更多元的装卸作业场景。从设计思路层面，采用壳体元件构建船体的方式，能够在三维建模阶段精准还原船体曲面的流线型特征，船艏部分的外飘曲面设计经过线型优化，可有效降低航行过程中的兴波阻力，减少高速航行时的甲板上浪情况，提升恶劣海况下的航行安全性；船体中部采用平行中体设计，最大化货舱段的有效容积，同时保证船体纵向结构强度，降低结构应力集中风险。船艉部分的线型适配螺旋桨与舵系的安装空间，兼顾推进效率与操纵性能，壳体结构的建模方式也便于后续开展有限元结构强度校核、舱室划分优化、稳性计算等后续设计工作，能够直接为结构设计人员提供船体曲面的基准参考。从外形尺寸与安装边界来看，130米的总长对应中型油轮的典型尺度，型宽、型深的比例符合液货船的设计规范，船体外壳的曲面连续性经过优化，外板拼接处的过渡平滑，能够减少航行过程中的水流紊流，降低航行能耗；模型中预留的货舱、压载舱、机舱等核心舱室的边界清晰，可支持后续开展管系布局、设备安装位置规划等深化设计工作。对于船舶设计从业者而言，该模型可作为中型油轮船体线型设计的参考样本，壳体化的建模逻辑也能够为同类曲面船体的建模工作提供思路参考，帮助设计人员快速把握中型油轮的结构比例与线型特征，缩短前期方案设计阶段的曲面构建周期。在实际设计工作中，这类壳体结构模型还可导入流体仿真软件，开展不同航速、不同海况下的阻力性能仿真，验证线型设计的合理性，也可导入结构分析软件，校核不同载货工况下的船体总纵强度，为后续的结构细化设计提供数据支撑。
