帆缆系统用弧形吊绳导向限位构件

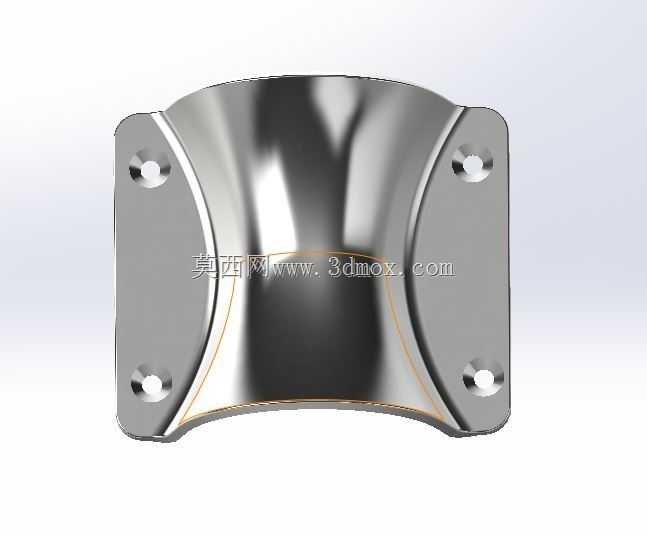

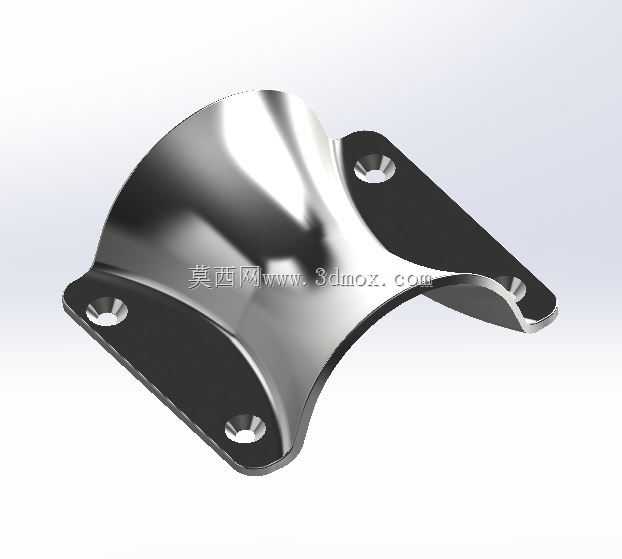

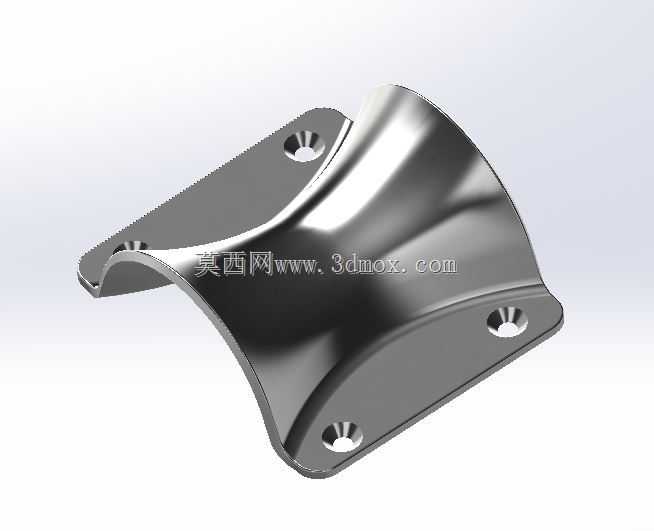

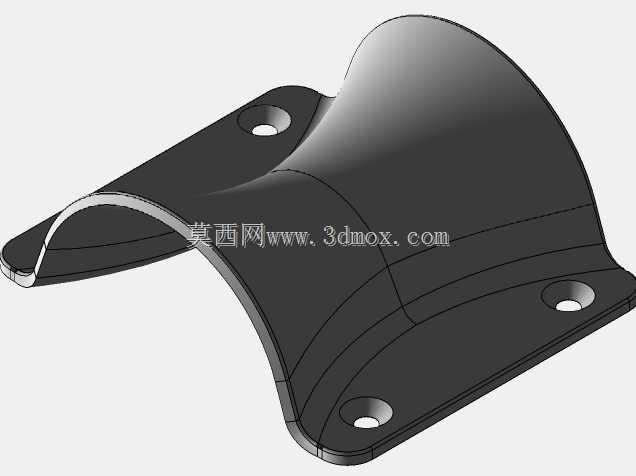

在船舶桅顶、起重设备导缆点位、户外架空绳索固定端这类长期存在绳索往复滑移的场景中，绳索与硬质安装基面的摩擦磨损、相邻绳索收放过程中的缠绕干涉，一直是运维阶段故障率较高的问题点。这类吊绳导向构件正是针对该类工况开发的专用导索零件，核心作用是在绳索收放动作过程中，为绳索提供平滑的过渡支撑面，强制约束绳索的走绳路径，避免绳索直接与安装基面的锐边、棱角接触摩擦，同时通过自身的曲面轮廓将相邻绳索分隔开，从结构上杜绝收放过程中绳索互相绞缠的可能。从结构设计来看，该构件采用对称式弧形鞍状主体，中间内凹的导向曲面做了连续平滑的大圆角过渡，曲面曲率完全匹配常用吊绳的弯折半径范围，绳索贴合在曲面滑动时不会出现局部应力集中的折点，能有效降低绳索的弯折疲劳损耗。构件两端延伸出平直的安装翼板，每个翼板上设置两个同轴的沉头安装孔，四个安装孔呈矩形对称分布，安装时可通过螺栓直接将构件固定在桅杆侧壁、设备基座的平整安装面上，沉头孔设计可保证螺栓安装后头部完全埋入翼板平面，不会突出表面剐蹭滑动的绳索。设计过程中特意将导向面的进出端做了喇叭口式的扩口过渡，绳索即使存在一定角度的偏摆，进出导向区时也不会被端面棱边切割，进一步降低绳索的磨损速率。整个构件采用一体化成型结构，没有拼接焊缝或活动连接部件，自身结构强度高，能承受绳索张紧状态下的径向压力，长期使用不会出现结构变形。安装时需要注意保证导向曲面的中心线与绳索的走绳方向保持一致，翼板与安装基面完全贴合，避免出现安装倾斜导致绳索单侧偏磨的问题，四个安装螺栓需要均匀拧紧，保证构件在绳索反复牵拉的过程中不会出现松动移位。这类导向构件相比传统的焊接式导缆耳，安装拆卸更便捷，导向曲面的平滑度更高，对绳索的友好性更好，能大幅延长吊绳、缆索的使用寿命，降低索具的更换频率。
