100A MRBF方形透明壳体车用终端保险丝

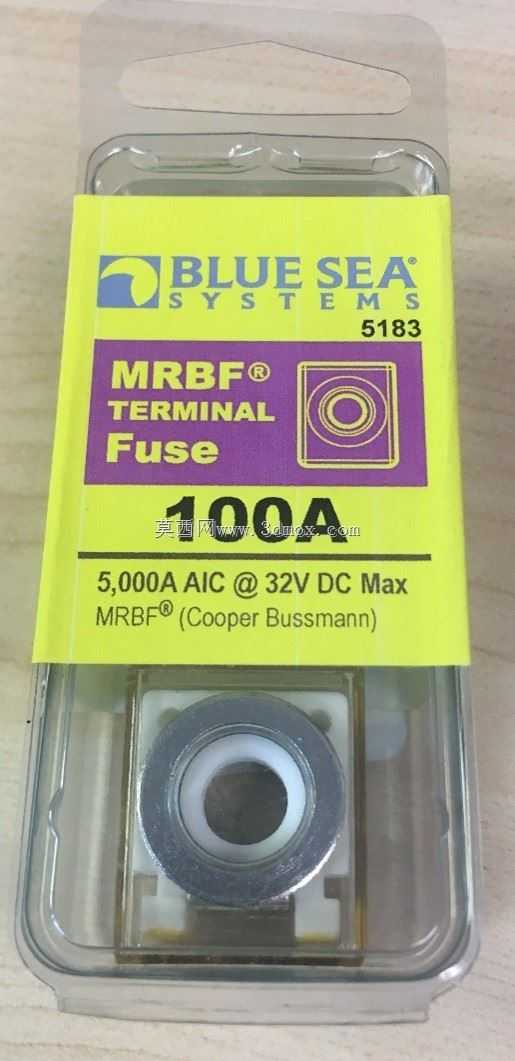

在车载直流配电系统、改装车供电回路、工程机械低压供电线路的设计选型中，大电流终端保险丝的选型与安装匹配一直是结构设计人员需要重点考量的环节，本次呈现的100A规格MRBF终端保险丝，正是针对这类大电流直流保护场景开发的元件。从实际应用场景来看，这类保险丝主要承担32V直流回路的过流保护功能，分断能力可达5000A，能够在回路出现短路、过载故障时快速熔断切断供电，避免线路过热引发起火、设备烧毁等安全事故，常配套对应规格的端子保险丝盒使用，在商用车、改装房车、工程作业车辆的主供电回路、大功率附件供电分支中应用广泛。

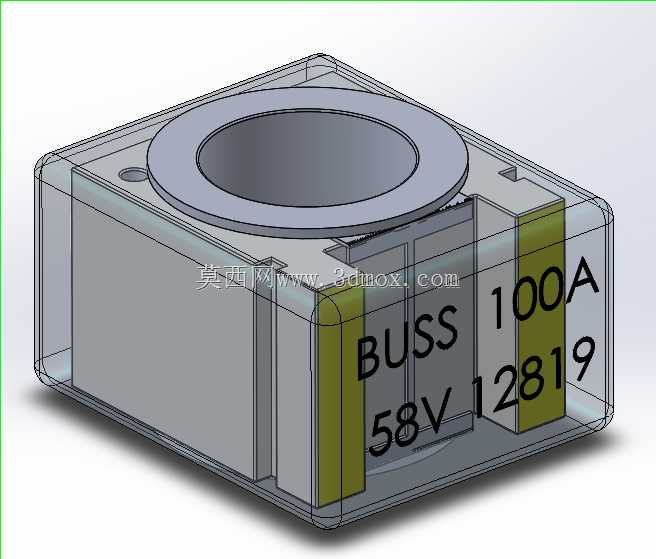

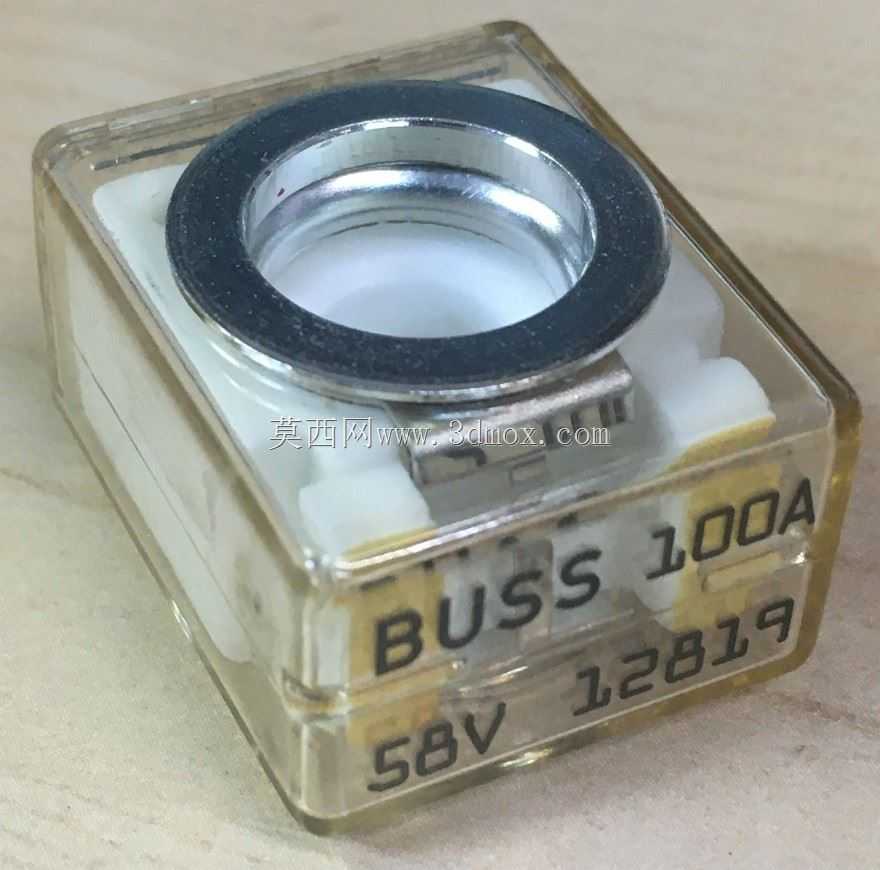

从功能特性来看，这款保险丝采用透明壳体设计，工程人员在日常巡检、故障排查时无需拆解安装座，直接目视即可观察内部熔丝的吹断状态，大幅降低运维排查的时间成本。本体上清晰标注额定电流、额定电压参数，避免安装运维过程中出现参数错配的问题。从设计思路层面，建模过程中严格还原了产品的实际安装边界：整体采用方形基座结构，顶部设置环形大接触面接线端，能够保证大电流通过时的接触面积，降低接触电阻带来的发热问题；本体两侧预留对应安装卡位结构，能够与配套的5191型号端子保险丝盒实现精准卡合，安装后无松动旷量，适配车辆行驶过程中的振动工况，避免长期振动导致的接触不良问题。

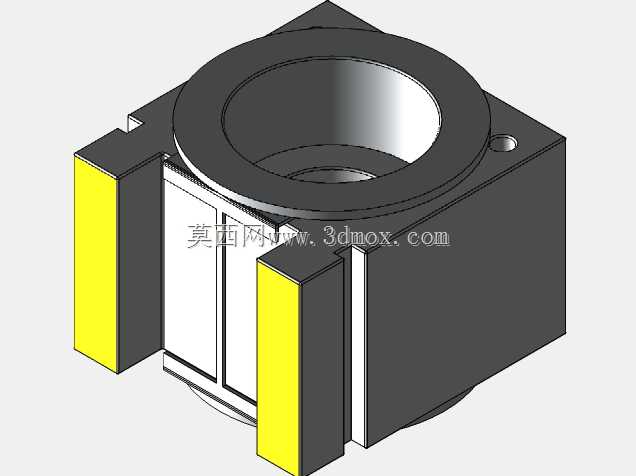

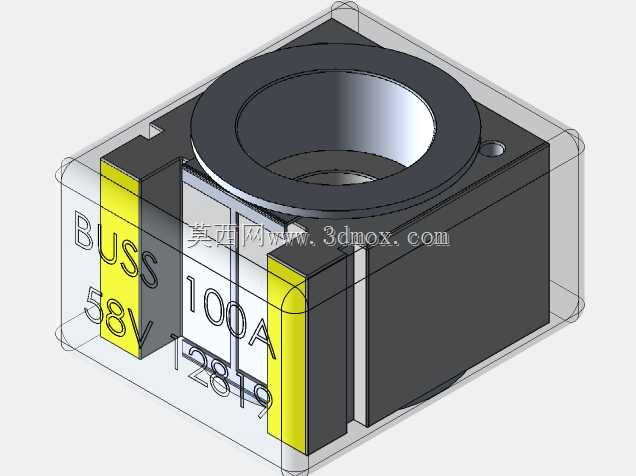

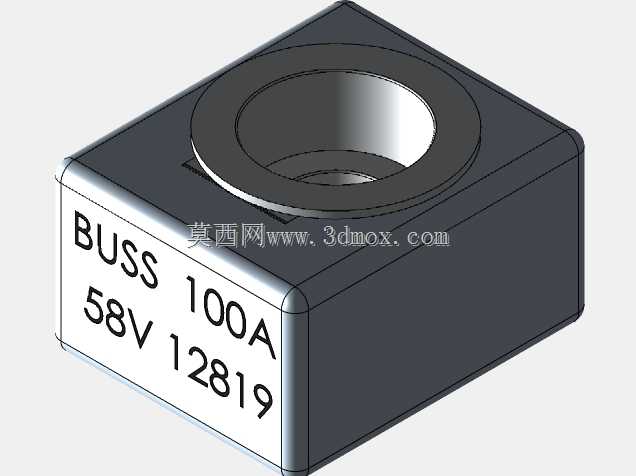

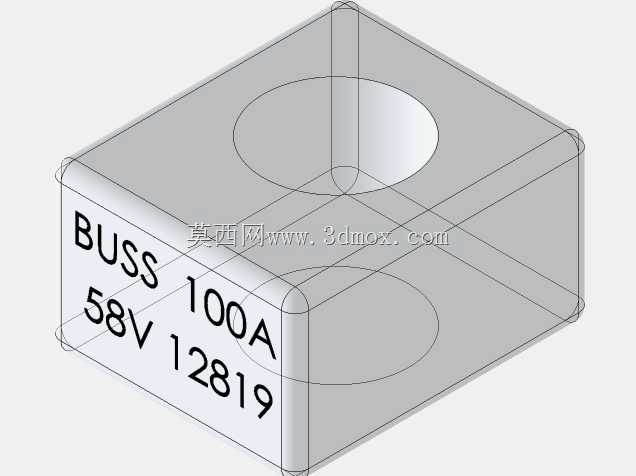

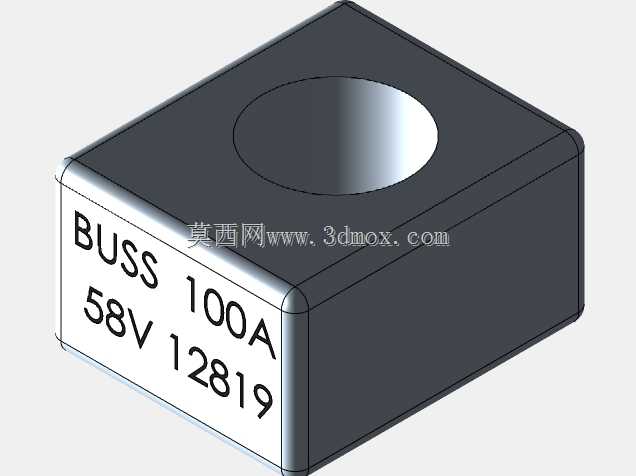

建模过程中对安装边界做了精准还原：方形本体的外形尺寸严格按照实物测绘参数绘制，顶部环形接线端的内径、外径尺寸，本体侧面的卡位凸台、定位槽结构都做了1:1复刻，设计人员在做配电盒布局、安装座设计时，可以直接调用该模型进行装配干涉检查，无需反复核对样品尺寸。考虑到车载场景的使用需求，模型还原了壳体的透明材质属性，内部熔丝的排布结构、标识印刷的位置都做了对应呈现，在做装配演示、运维培训素材制作时，能够直观展示保险丝的状态观察方式。不同于传统圆柱形车用保险丝，这种方形大电流终端保险丝的安装占用空间更规整，在紧凑的配电盒内部布局时更容易排布空间，接线端的环形压接结构相比插片式结构，能承受更大的接线拉力，适配大电流回路的接线可靠性要求，在长期颠簸、温度交变的车载使用环境下，能保持更稳定的连接性能。
