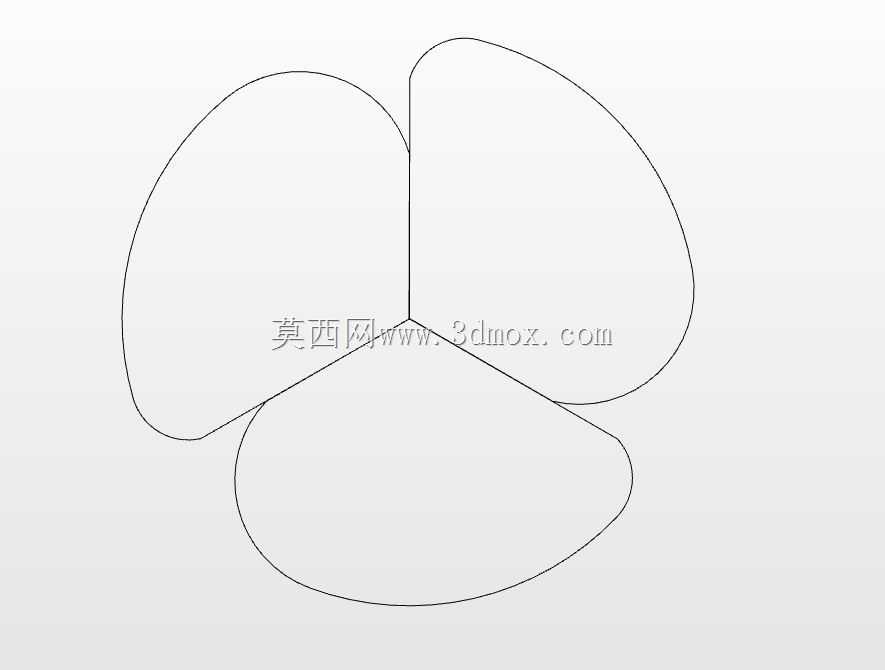

三叶型流体推进器结构设计方案

这款三叶型推进结构在流体输送、水下动力、搅拌混合类场景中有着广泛的适配空间，不同于常规直叶桨式结构，三个曲面叶瓣沿中心轴呈120度均匀分布，曲面轮廓完全贴合流体流动的迹线走向，运行时能有效降低叶瓣背流面的涡流空化概率，减少能量损耗的同时降低运行过程中的流体脉动噪音。从设计逻辑来看，叶瓣的外轮廓采用连续顺滑的闭合曲线，没有尖锐转角与突变截面，一方面能降低流体对叶瓣的冲蚀磨损，延长部件在含杂质流体工况下的使用寿命，另一方面也能避免应力集中，提升结构整体的抗疲劳强度，适配长时间连续运转的工况需求。在安装边界上，中心轴孔的位置预留了标准的键槽配合空间，可直接与常规输出轴径的动力输出端对接，不需要额外定制转接法兰，叶瓣的最大回转直径经过严格校核，安装时只要保证外围筒壁或流道内壁与叶瓣外缘的间隙在设计值范围内，就不会出现运转剐蹭问题，同时这个间隙值也兼顾了容积效率，不会因为间隙过大造成流体回流损失。实际应用中，这类结构既可以作为水下航行器的推进部件，通过曲面叶瓣拨水产生轴向推力，也可以安装在流体管道内作为增压叶轮使用，还能适配搅拌罐体的作业需求，通过叶瓣的曲面导向带动罐内介质形成稳定的循环流场，避免搅拌死角。设计过程中对叶瓣的曲面曲率做了多轮迭代调整，不同曲率段分别对应流体吸入、加压、推出的三个阶段，保证流体在整个叶瓣过流面上的流速变化平缓，不会出现局部流速突变造成的压力骤降，从根源上减少空泡产生的条件。结构整体采用中心对称布局，动平衡校正难度低，出厂前只需要对三个叶瓣做少量的去重处理就能达到高精度动平衡要求，高速运转时的振动幅度能控制在很低的区间，可适配高转速动力输入的工况。叶瓣根部与中心轮毂的过渡位置采用大圆角过渡，分散运转时的流体作用力与离心力产生的复合应力，避免根部断裂失效，轮毂的轴向长度也做了优化，既保证与动力轴的配合长度足够传递额定扭矩，又不会因为轴向尺寸过大造成不必要的材料浪费与安装空间占用。
