水下ROV用五叶螺旋推进驱动结构

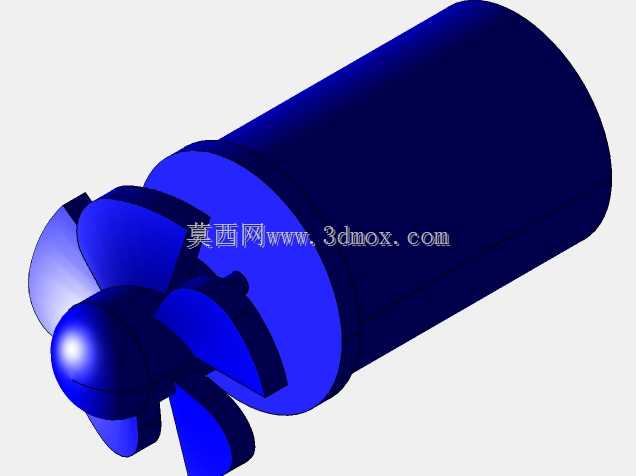

这款水下推进结构主要适配小型水下观测ROV、管道检测机器人的水下动力需求，尤其适配0.5规格PVC管道内作业的微型潜航设备，能够在狭窄管内空间、近岸浅水环境下为载体提供稳定的轴向推进力，支撑设备完成管内巡检、水下观测、轻度作业位移动作。从结构设计逻辑来看，整体采用圆柱段筒体加前置螺旋桨的布局，圆柱段为动力容纳舱，内部可集成驱动磁耦或直连电机结构，前端的球形整流头能够破开迎流面的紊流，减少水流在桨叶根部的扰流阻力，避免桨叶入口处产生空泡效应，提升低转速下的推进效率。五叶桨的叶型采用大后掠角设计，单叶曲面经过流道优化，在相同转速下相比三叶桨能够输出更平顺的推力，降低桨叶转动带来的载体振动，适配搭载观测摄像头的ROV设备，减少振动对成像清晰度的影响。安装边界上，圆柱筒体的外径与适配的PVC管道内径保留足够的安全间隙，避免桨叶转动时剐蹭管壁，筒体尾部可设置密封穿线结构与安装法兰，能够直接与ROV的主体舱段对接，不需要额外设计转接安装座，降低整机集成的结构设计工作量。实际应用中，这类推进结构不需要额外加装导流罩，依靠前端整流头与桨叶的匹配设计即可实现稳定的流场输出，在静水工况下能够推动3-5kg级的小型ROV完成0.5-1节的航速移动，正反转切换时推力响应快，能够支撑设备完成原地转向、悬停微调等动作，适配管道内受限空间的机动需求。设计过程中需要重点关注桨叶与筒体的同轴度，桨叶根部与整流头的衔接处做顺滑过渡，避免出现台阶结构扰流，同时桨叶边缘做倒圆角处理，减少水中杂物缠绕的概率，提升在浑浊水体、管内积垢环境下的运行可靠性。筒体的壁厚设计兼顾密封承压能力与重量控制，采用耐腐蚀的工程塑料或金属材质加工时，能够满足10米以内水深的密封承压需求，覆盖绝大多数近岸观测、市政管道检测的作业深度要求。
