多视角船用霍尔锚结构三维设计

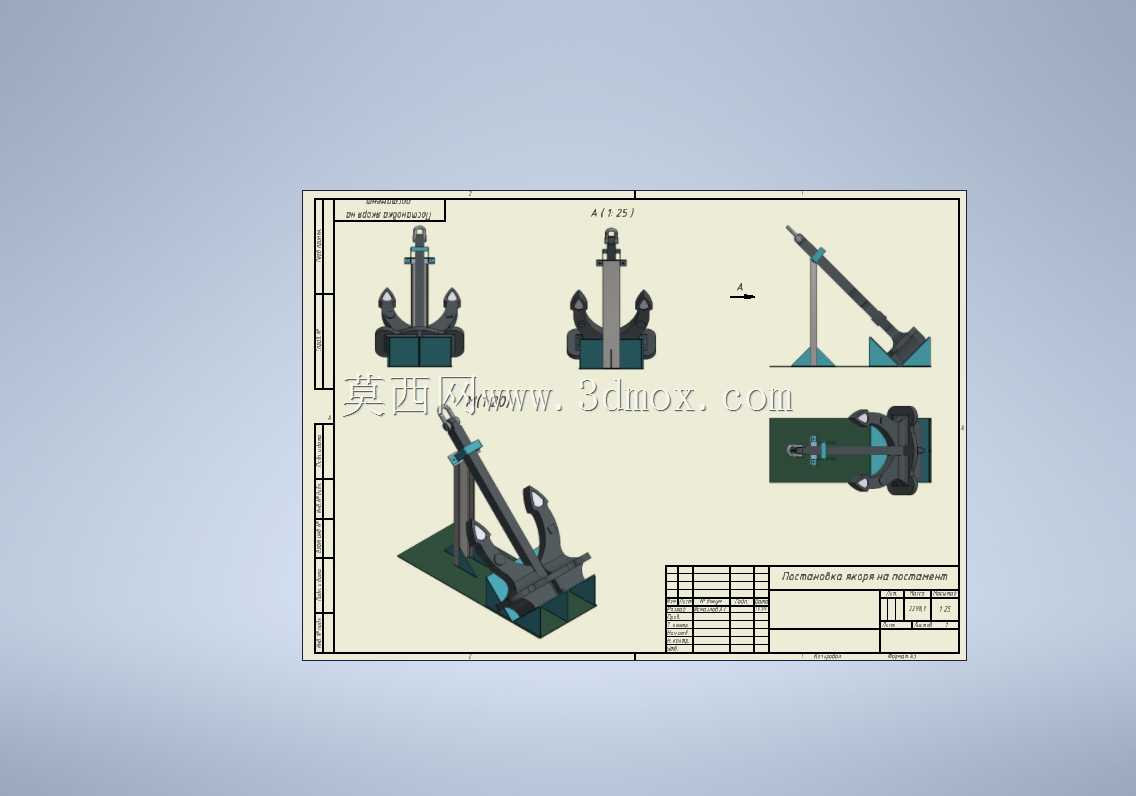

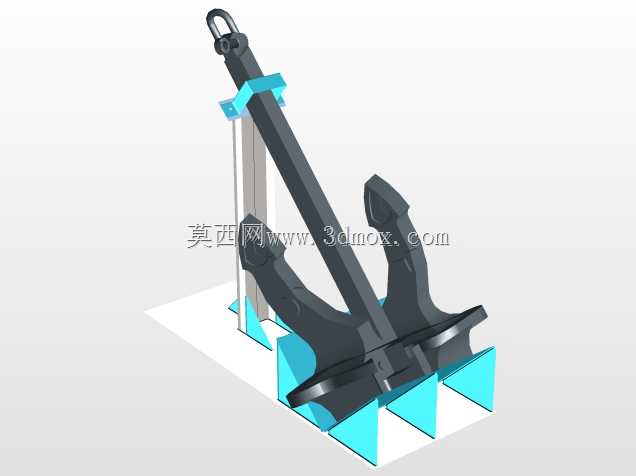

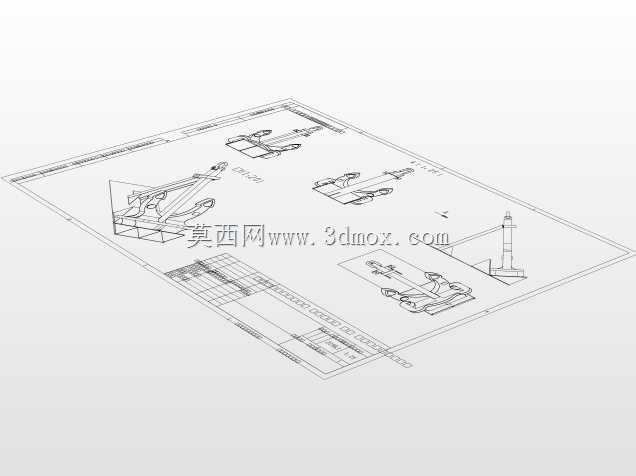

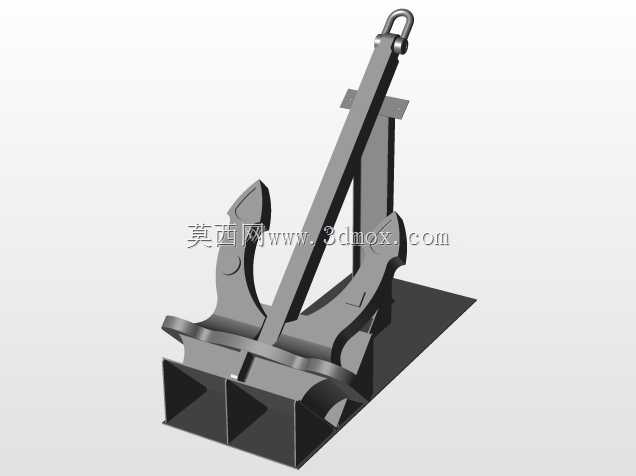

在船舶系泊作业场景中，锚作为核心的驻留定位部件，直接决定船舶在锚地、码头停泊时的抗风浪滑移能力，本次设计的锚结构针对内河及近海中小型船舶的停泊需求展开，从实际作业工况出发完成全结构的三维建模。从结构功能来看，该锚采用霍尔锚的经典构型逻辑，锚爪与锚冠采用可转动铰接结构，当锚接触水底泥面时，受锚链拉力作用锚爪可自动偏转切入土层，相比固定爪型锚，其抓持比可达3到5倍，能在沙质、泥质甚至轻度砾石底质的水域形成稳定抓附力，有效抵消水流、风浪对船体的推拽作用力。设计过程中优先考虑了实际抛锚、起锚作业的顺畅性，锚冠处做了圆弧过渡处理，避免起锚时锚爪卡挂船舷锚链筒内壁，同时锚爪的刃口做了15度的切削斜角，保证抛锚后锚爪能快速切入底质，不会出现走锚打滑的问题。从安装边界来看，该锚的锚卸扣位置预留了标准的锚链连接孔位，可匹配对应直径的有档锚链直接装配，不需要额外加工转接部件，整体结构的重心经过反复调校，保证抛锚过程中锚体能以正确姿态触底，不会出现平躺无法入土的情况。外形尺寸方面，锚体总高、锚爪展开宽度均按照中小型船舶的锚台、锚链筒尺寸做了适配设计，锚收存时可完全贴合船首锚穴轮廓，不会突出舷外影响航行安全。结构细节上，锚横杆与锚爪的铰接轴做了耐磨衬套预留位，长期铰接转动不会出现轴孔磨损松旷的问题，锚体各部位的壁厚按照系泊拉力载荷做了等强度设计，应力集中的锚爪与锚冠连接位置做了加厚过渡，避免起锚承受冲击载荷时出现结构断裂。多视角的工程视图完整呈现了锚体正视图、侧视图、俯视图及轴测装配状态，可直接用于锚体的铸造加工工艺编制，也可作为船舶舾装设计时的锚系布置参考，建模过程中所有配合面均按照实际加工公差预留了装配间隙，铰接部位的转动角度范围做了限位设计，锚爪最大偏转角度控制在45度以内，避免转动过度导致抓力失效。
