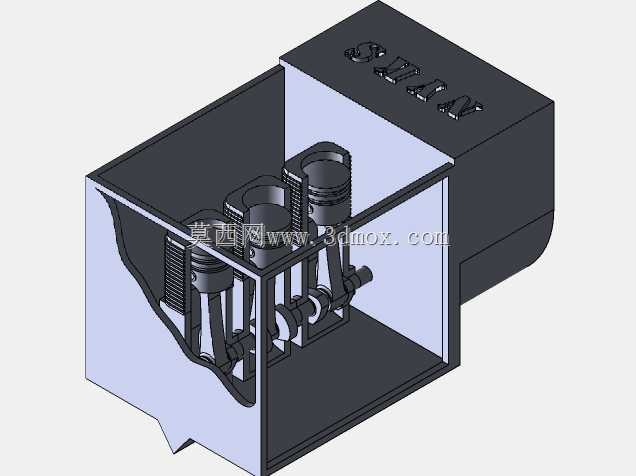

三桨叶船用尾驱动力装置剖视结构

该动力装置主要适配小型内河作业艇、休闲垂钓艇的尾部推进场景，安装于船尾舱段预留的动力舱位内，直接对接尾部螺旋桨传动轴，承担船舶航行的动力输出职能，相比外挂式舷外机，内置式的结构布局能大幅降低航行过程中的水流冲击损伤，同时减少动力传输过程中的扭矩损耗，提升浅水区域航行的通过性。从结构设计来看，装置采用直列三缸活塞布局，曲轴输出端直接朝向船尾方向，省去了额外的换向传动齿轮组，活塞往复运动通过连杆直接将动力传递至曲轴，转化为旋转扭矩后直接输出至螺旋桨端，传动路径短，机械效率更高。缸体部分集成在一体式箱型机壳内，机壳上部预留了散热鳍片的安装位，侧部的剖视展示可以清晰看到活塞与缸套的配合间隙、连杆与曲轴销的连接结构，曲轴的支撑位采用分体式轴承座设计，便于后期维护时拆解检修，不需要整体吊出动力单元即可完成轴瓦更换等常规保养操作。设计过程中充分考虑了船尾安装的边界限制，机壳整体采用方正的箱型轮廓，能够直接嵌入船尾标准尺寸的动力安装舱，安装法兰面预留了均匀分布的螺栓孔位，可适配多数小型船舶的尾舱安装基准，输出轴的中心高与常规三叶螺旋桨的传动轴中心高保持一致，安装时不需要额外调整传动轴角度，减少现场安装的调校工作量。机壳顶部预留了燃油供给、点火线路的接插位，侧部预留了冷却水路的进出口，可直接对接船舶的水冷循环管路，活塞行程与缸径的匹配经过扭矩特性调校，在中低转速区间即可输出足够的推进扭矩，适配船舶航行时起步、逆流行进的动力需求，三缸的布局相比单缸、双缸结构，动力输出的平顺性更好，曲轴转动过程中的动平衡更易控制，能减少船体尾部的振动传递，提升航行过程中的乘坐舒适度。剖视结构的设计呈现，能够让结构设计人员清晰观察内部的运动干涉情况，验证活塞上下止点位置与缸体的间隙、连杆摆动过程中与曲轴箱内壁的安全距离，在做适配改装时，可以直接参考内部结构尺寸调整外围附件的安装位置，不需要重新拆解测绘核心传动部件。
