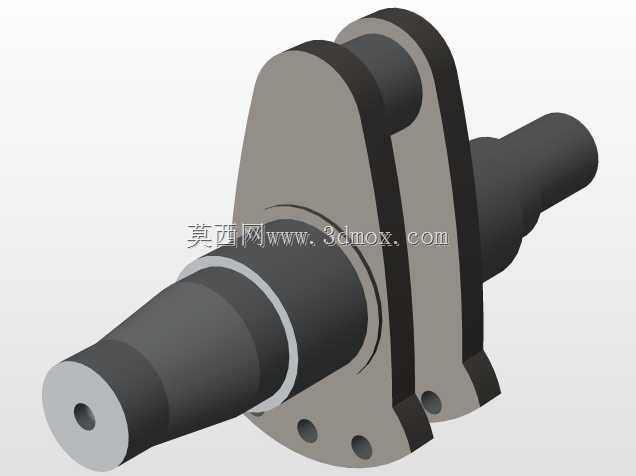

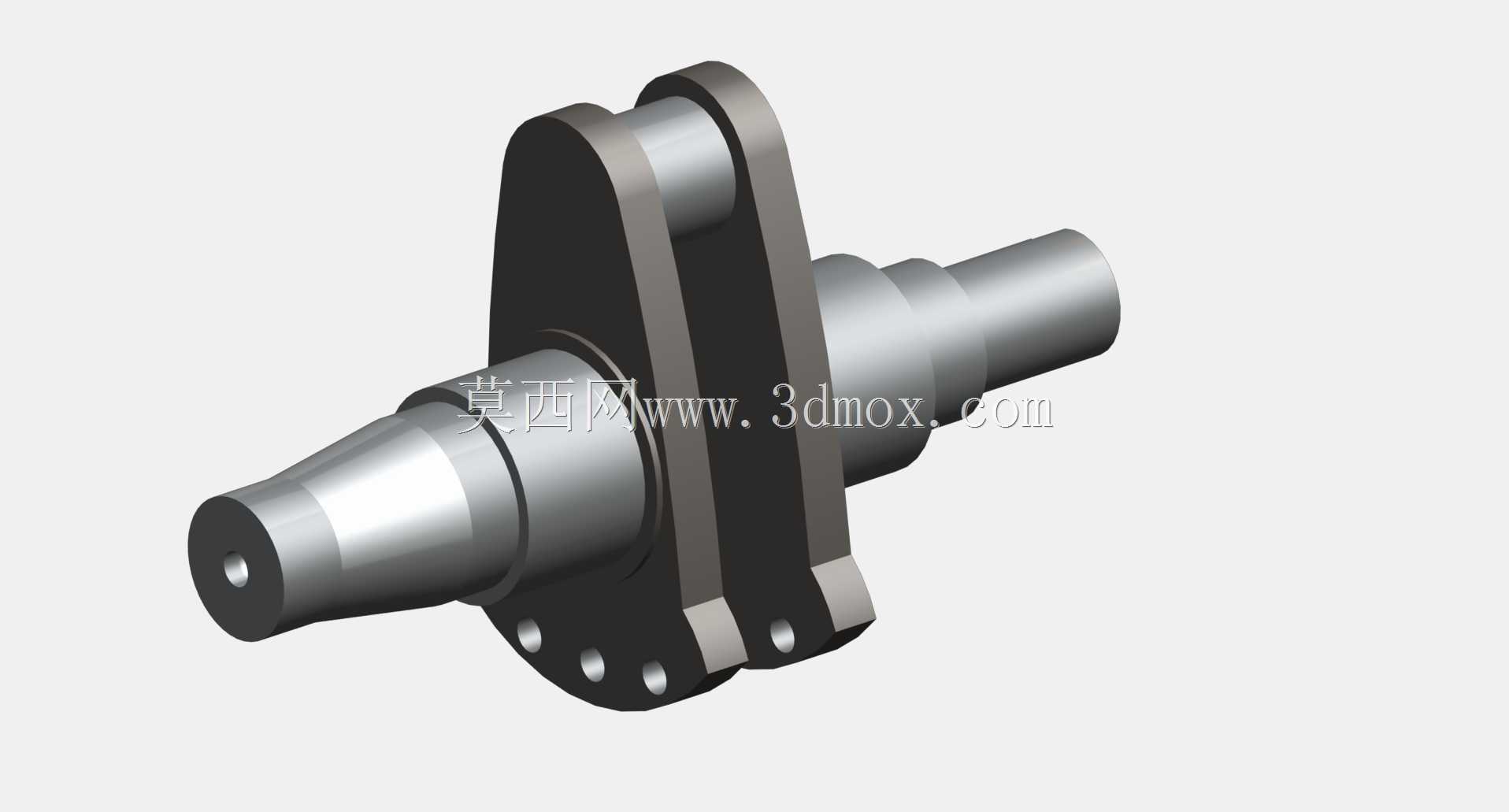

沃尔沃Penta MD1B船用发动机曲轴结构

船用舷内动力单元的核心传动部件里，曲轴始终是承受交变载荷最严苛的构件，这款适配沃尔沃Penta MD1B机型的曲轴，主要面向小型休闲船舶、内河作业小艇的柴油动力配套场景，负责承接活塞连杆组传递的往复推力，将其转化为旋转扭矩输出给艉轴传动系统，同时驱动凸轮轴、机油泵、冷却水泵等发动机附属机构运转。从结构设计逻辑来看，该曲轴采用整体式锻造结构布局，主轴颈与连杆轴颈的过渡位置均设计了大圆角沉割结构，避免应力集中导致的疲劳断裂，这也是船用柴油机曲轴区别于车用机型的典型特征——船用动力长期处于高负荷恒定转速工况，交变应力的循环频次远高于道路车辆变工况运行状态，圆角滚压强化的设计能大幅提升轴颈的疲劳强度。安装边界层面，曲轴前端的锥面结构用于安装正时齿轮与皮带轮，锥度匹配原厂传动轮毂的锁紧力矩要求，轴端的中心孔既是加工时的定位基准，也可用于安装前油封的定位挡圈；后端的法兰结构直接连接飞轮组件，法兰端的定位止口尺寸与飞轮壳的同轴度公差控制在0.02mm以内，保证动力输出的动平衡精度。连杆轴颈的排布对应MD1B机型的气缸点火顺序，轴颈表面的油孔采用斜向贯通设计，与主轴颈的主油道连通，在发动机运转时能将压力机油持续输送到连杆轴承表面，形成稳定的油膜承载层，避免干摩擦导致的轴瓦烧蚀。实际选型匹配时，需要注意该曲轴的轴向定位间隙设定在0.1-0.2mm区间，靠主轴颈两侧的止推片控制窜动量，间隙过大会导致正时传动错位，间隙过小则会在热机状态下出现轴颈卡滞。另外，曲轴上的平衡块采用与曲柄臂一体化设计，平衡块的轮廓经过动平衡校准，在额定转速下能抵消活塞连杆组的往复惯性力与旋转离心力，降低发动机整机的振动水平，这对于安装空间紧凑、减振结构有限的小型船用动力来说尤为重要，能减少船体共振带来的连接件松动、管路疲劳开裂等衍生问题。建模过程中，轴颈的圆柱度公差、各轴颈的同轴度公差、曲柄半径的尺寸公差都严格按照原厂维修手册的参数设定，油孔的倒角、平衡块的减重槽细节也完整还原，可直接用于维修替换的干涉校验、教学演示的结构拆解，也能作为船用动力改装时的匹配参考。
