帆船主帆与桅杆连接滑块结构

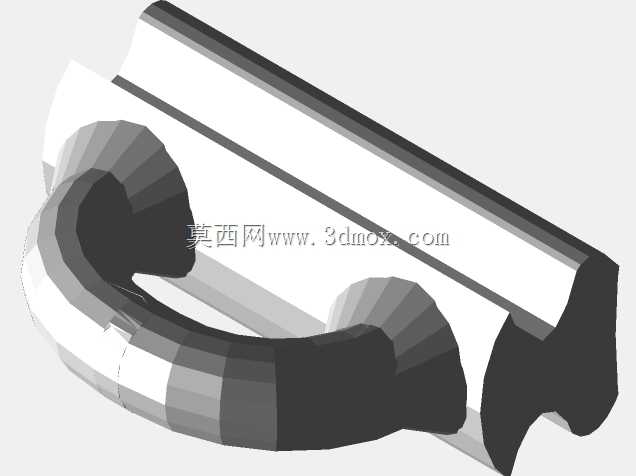

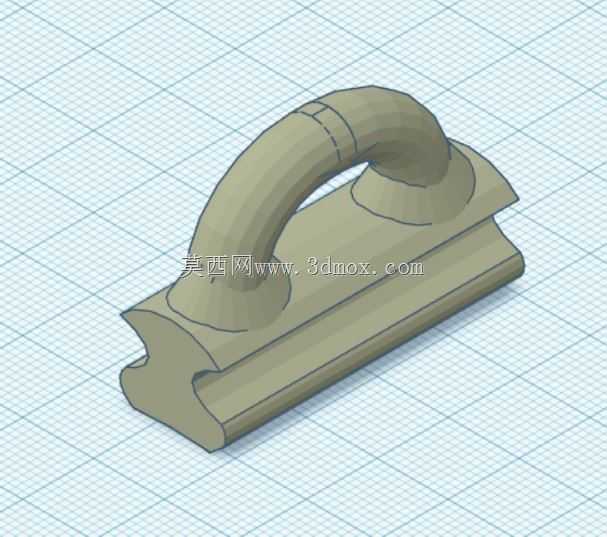

这款滑块构件主要应用于中小型竞技帆船、休闲巡航帆船的主帆升降与调节系统中，安装位置位于主帆前缘与桅杆的导槽配合段，是主帆沿桅杆顺畅滑动、实现帆面升降调整与角度适配的核心传力部件。在实际航行场景中，主帆承受的风载荷会通过帆边绳均匀传递到该滑块上，再经由滑块本体传导至桅杆结构，因此构件既要保证滑动过程的低阻力，也要具备足够的结构强度应对不同风况下的交变载荷。从功能特性来看，该滑块的下部采用与桅杆C型导槽完全匹配的弧形嵌合结构，安装时可从桅杆导槽的预留开口处滑入，嵌合段的两侧做了等距限位设计，滑动过程中不会出现侧向脱出、卡滞的问题，同时嵌合面预留了均匀的配合间隙，即便桅杆表面存在少量盐析、污渍附着，也能保证滑块在-10℃到45℃的常规航行环境下顺畅移动。上部的弧形握持结构一方面用于固定主帆前缘的加固帆边，通过缝线或者不锈钢扎带将帆边与滑块上部的弧形基座牢牢绑定，避免帆面在强风下与滑块脱离，另一方面弧形的过渡造型可以减少帆面折角处的应力集中，延长主帆面料的使用寿命。设计过程中优先考虑了载荷传递的路径优化，将滑块上部承力点与下部嵌合段的重心线做了重合对齐，滑动时不会出现偏载卡涩的问题，整体外形做了全圆角过渡处理，没有尖锐棱角，既可以避免安装维护时划伤操作人员，也能减少帆面反复摩擦过程中的面料磨损。安装边界方面，该滑块的下部嵌合段宽度适配常规25mm规格的桅杆导槽，整体安装后突出桅杆表面的高度控制在32mm以内，不会与主帆升降索、帆骨等周边部件产生运动干涉，相邻滑块之间的安装间距可根据主帆的帆高、设计风级做灵活调整，通常在主帆前缘每间隔400-600mm布置一个该型滑块，即可保证主帆升降过程中受力均匀，不会出现局部帆面褶皱、卡滞的问题。在长期使用场景下，该滑块的滑动接触面无需额外加注润滑油脂，依靠自身材质的自润滑特性即可满足长周期航行的使用需求，同时整体结构没有可拆卸的小零件，避免了航行过程中零件脱落坠海的风险，适配绝大多数采用内置导槽桅杆的单体帆船、双体帆船主帆系统，也可作为同类型滑动连接结构的设计参考样件，用于类似导槽滑动传力机构的结构选型与建模参考。
