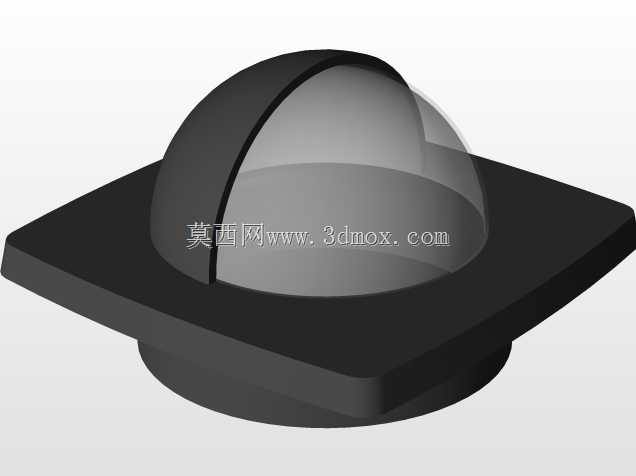

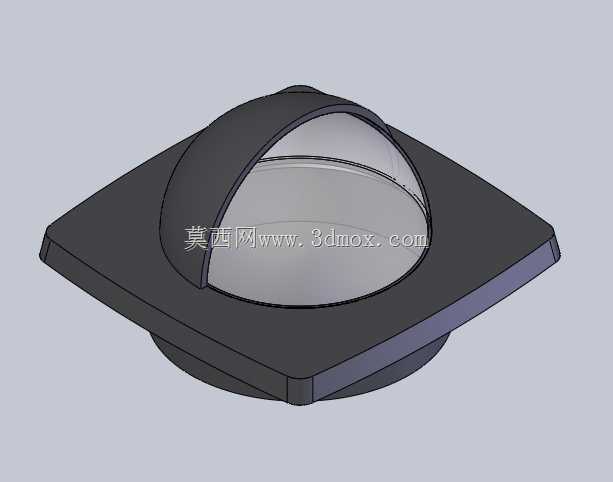

方形底座带拱形罩半球采光通风构件

这类带拱形防护的半球形构件，主要应用于工业厂房屋面、商用建筑顶层、设备舱室顶部的采光与自然通风场景，部分户外电气柜、特种车辆舱室的顶部也会选用同结构构件做透光防护。实际使用中，下方的半球形透光面承担主要的光线导入作用，可将室外自然光漫反射至室内空间，减少日间人工照明的能耗，同时半球形的曲面结构不易积灰积水，日常降雨可顺着曲面自然滑落，降低积污对透光率的影响。上方的拱形护罩是结构防护的核心部分，可抵御高空坠物的冲击，避免硬质杂物直接砸击透光半球造成破损，同时拱形的流线型结构可降低强风环境下的风阻，减少构件整体受到的风载荷，提升屋面安装后的抗风揭能力。底座采用方形法兰式结构，安装时可直接贴合屋面预留的安装基面，通过四周的螺栓点位完成固定，方形的边界相比圆形底座更易适配建筑屋面的防水卷材铺贴，安装时可在底座与基面之间加装密封胶条，避免雨水顺着安装缝隙渗入室内。设计过程中，拱形护罩与下方底座采用一体化衔接结构，护罩的弧度经过受力校核，在常规坠物冲击下可将冲击力分散至整个底座法兰面，避免局部应力集中造成的结构开裂；半球透光面与底座的衔接处做了内嵌式卡槽设计，可将透光板材的边缘完全嵌入卡槽内，配合密封胶填充后，既可以固定透光件，也能阻断渗水路径。从安装边界来看，方形底座的外轮廓尺寸适配常规屋面预留洞口规格，下方的下凸筒体可直接嵌入预留洞口内，无需额外做转接结构，安装后突出屋面的高度经过控制，既保证拱形护罩有足够的防护空间，也不会因突出过高增加额外风阻，同时避免影响屋面整体的视觉协调性。在设备舱室应用场景中，这类构件还可兼顾观察窗的作用，无需开启舱盖即可从外部观察舱内上部的设备运行状态，拱形护罩可避免人员踩踏时直接接触透光面，适配需要人员定期上屋面巡检的场景。
