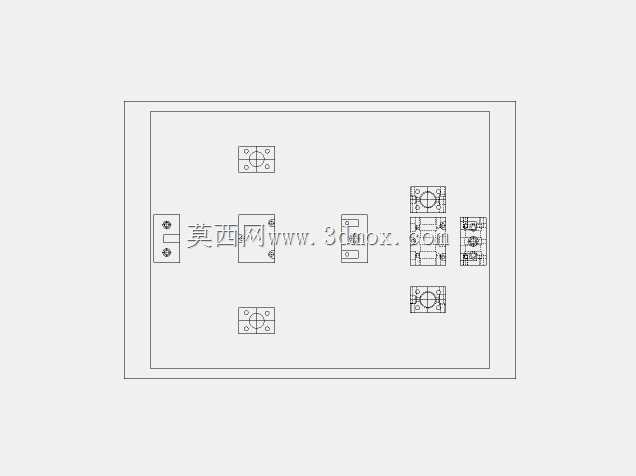

液压系统用分流集流阀结构设计

在工程机械、重型液压设备的多执行元件同步回路里，分流阀的作用不可替代，它能保证同一油源供给的两个或多个液压执行元件，在承受不同负载时仍能获得匹配的流量供给，避免偏载带来的执行机构动作不同步问题，常见于起重机支腿回路、大型压机同步顶升油路、工程机械转向辅助回路这类对动作同步精度有明确要求的工况中。这款分流阀的设计围绕负载敏感补偿结构展开，内部的节流阻尼与阀芯反馈腔做了同轴布局，当某一支路负载升高时，对应侧的反馈油压会推动阀芯微调节流口开度，自动压低高负载支路的节流压降，拉平两支路的流量分配差值，不需要额外加装电控检测元件就能实现被动式流量同步，适配没有电控布置空间的纯液压驱动设备。从安装边界来看，阀块采用标准板式安装面，油口通径匹配中低压液压系统常用的管路规格，安装孔位的中心距符合常规液压阀的安装尺寸规范，不需要重新设计过渡连接板就能直接替换同通径的老式分流阀，降低现场改造的加工工作量。设计过程中特意将阀芯的阻尼孔设置在可拆解的螺塞端，后期设备维护时不需要整体拆解阀块，就能拆下阻尼螺塞清理油液带入的杂质，解决了传统分流阀阻尼孔容易堵、维护拆解麻烦的痛点。阀的外形轮廓做了棱边倒角处理，避免安装过程中划伤液压管路的密封层，进出油口的标识做了凸起铸字，即使设备表面沾有油污也能清晰辨认油口方向，减少现场接错管路的概率。在功能特性上，这款分流阀的分流精度控制在合理区间内，能够满足绝大多数工业液压场景的同步需求，不需要追求过高的精度带来不必要的成本上升，内部弹簧选用抗疲劳性能优异的合金材质，能长期承受油压的高频脉动冲击，避免长期使用后弹簧弹力衰减导致分流精度下降。设计时还考虑了不同工况的适配性，阀芯与阀套的配合间隙做了多组公差匹配，既保证阀芯动作的灵敏度，又不会因为间隙过大造成内泄漏超标，适配常规矿物液压油的工作温度范围，在露天作业的设备上也能保持稳定的工作状态。
