双联法兰接口弹簧式安全泄压阀结构

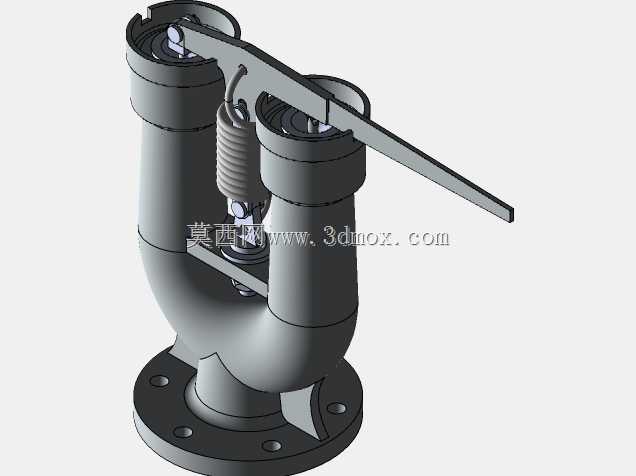

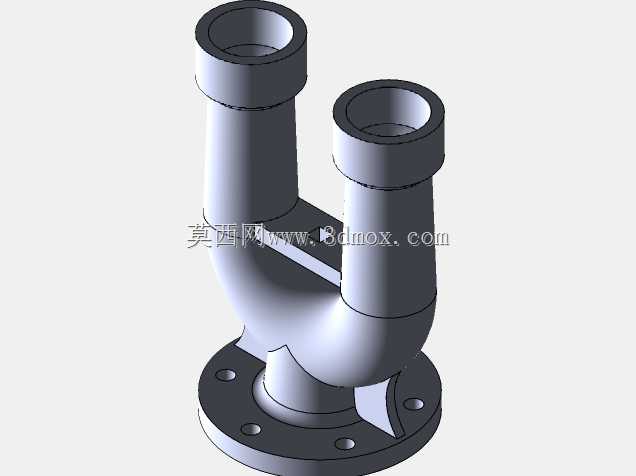

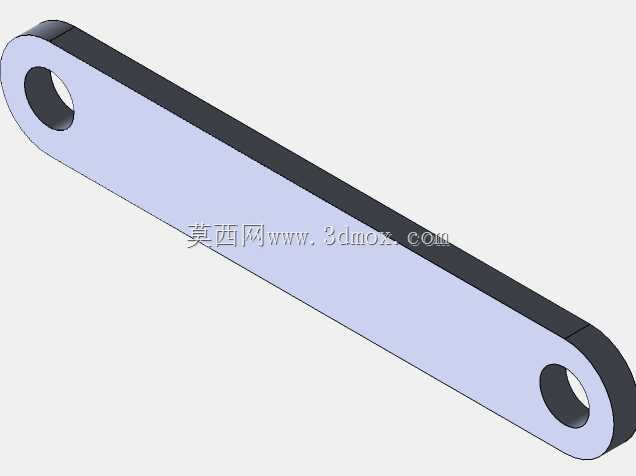

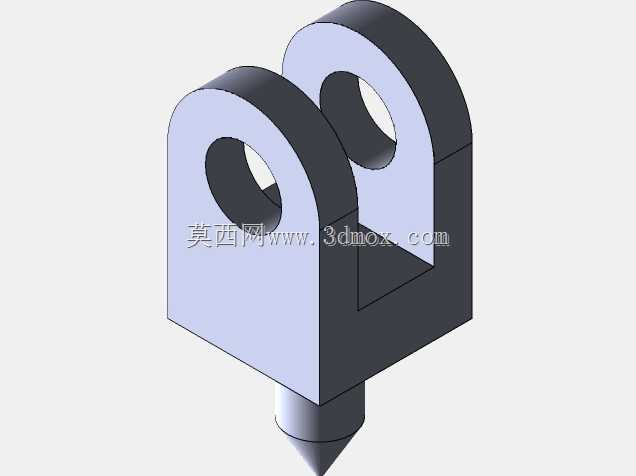

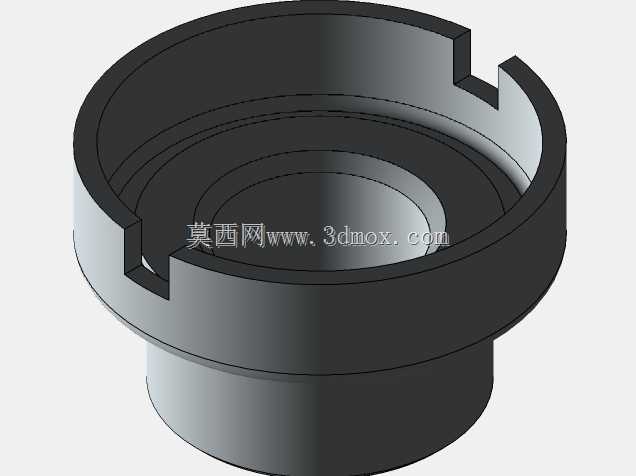

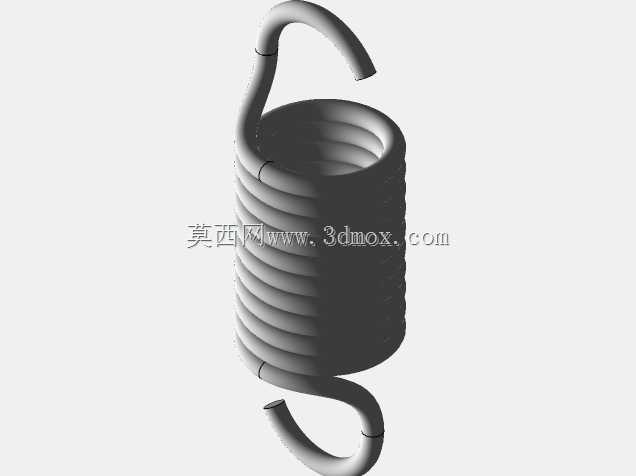

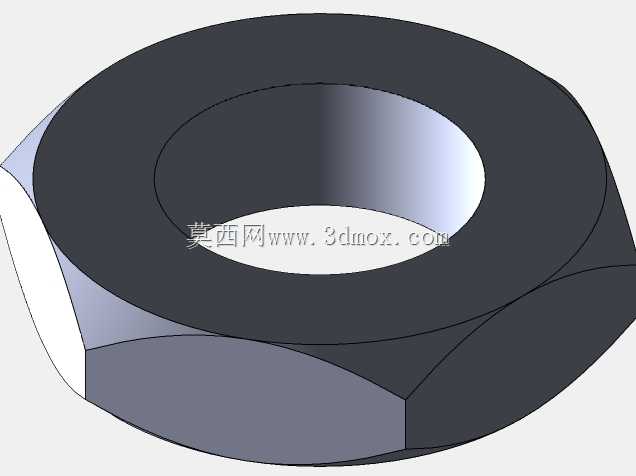

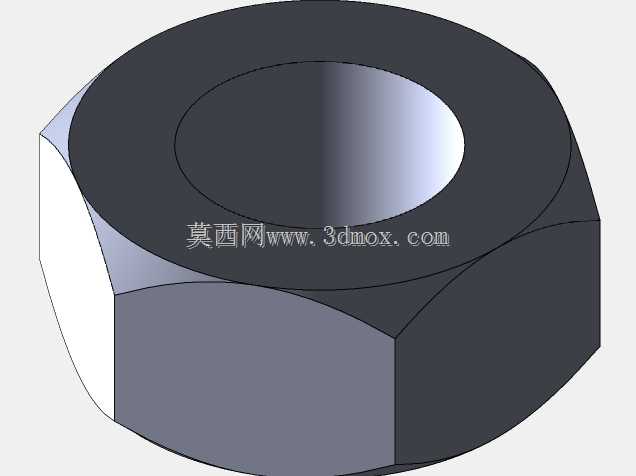

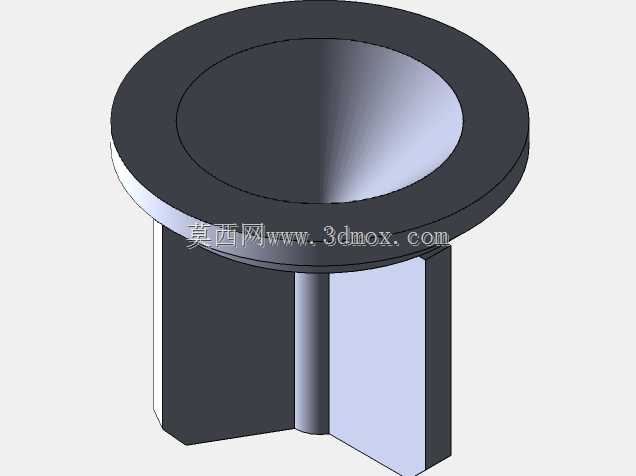

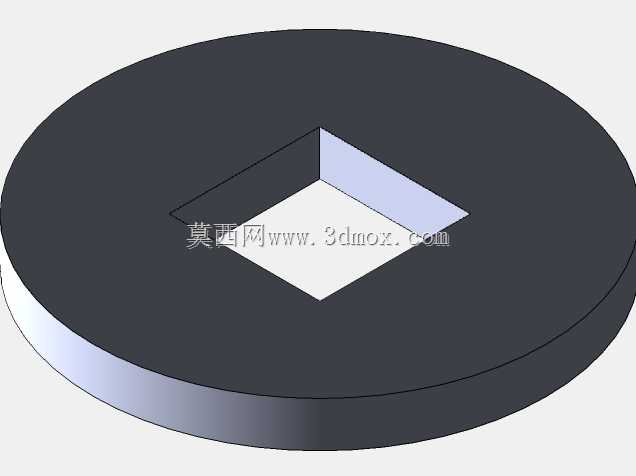

在承压流体输送管路系统中，这类双出口结构的弹簧式安全阀常被安装在压力容器、泵组出口、分汽缸等需要超压泄放的工位，区别于单出口安全阀，双出口结构可在泄放动作时将介质分流至两条回流管路，降低单条泄放管路的通径压力负荷，适配大排量泄放的工况需求。阀体底部采用圆形法兰安装结构，法兰盘上均匀布置螺栓过孔，安装时可直接与设备或管道的对应法兰对接，依靠法兰密封面实现静密封，安装边界需预留法兰螺栓拆装的操作空间，同时阀体上方两个平行的出口端同样采用法兰连接结构，可直接对接泄放管道，无需额外焊接转接头，降低现场安装的施工难度。从结构设计逻辑来看，阀体内部的流道采用平滑圆弧过渡设计，避免介质流经时出现直角涡流区，减少泄放过程中的流阻与阀体冲蚀，两个出口流道在阀体腔室内部交汇，共用一套弹簧加载的启闭密封副，当系统压力超过弹簧预设的整定压力时，密封副自动抬升，介质同时从两个出口流出实现快速泄压，当系统压力回落至回座压力区间时，弹簧力推动密封副复位，切断介质通路，阻止介质持续泄漏。设计过程中需重点校核阀体腔室的壁厚强度，确保在最高泄放压力下阀体不会出现变形开裂，同时弹簧的刚度参数需要匹配整定压力要求，保证启闭动作的压力偏差在行业标准允许范围内，流道的通径尺寸需要根据额定泄放量计算确定，避免泄放能力不足导致系统超压。这类双出口安全阀常应用在蒸汽供热系统、压缩空气站、化工流体输送管路中，相比单出口同通径安全阀，其泄放排量更大，同时双管路泄放的形式可降低泄放时的管路振动，减少泄放过程对相邻管道支架的冲击载荷，安装时需保证阀体垂直安装，确保弹簧启闭动作不受偏心载荷影响，出口管路需设置独立支撑，避免管道重量加载在阀体上导致密封面错位出现泄漏。
