医疗设备用微型旁路支撑支架结构

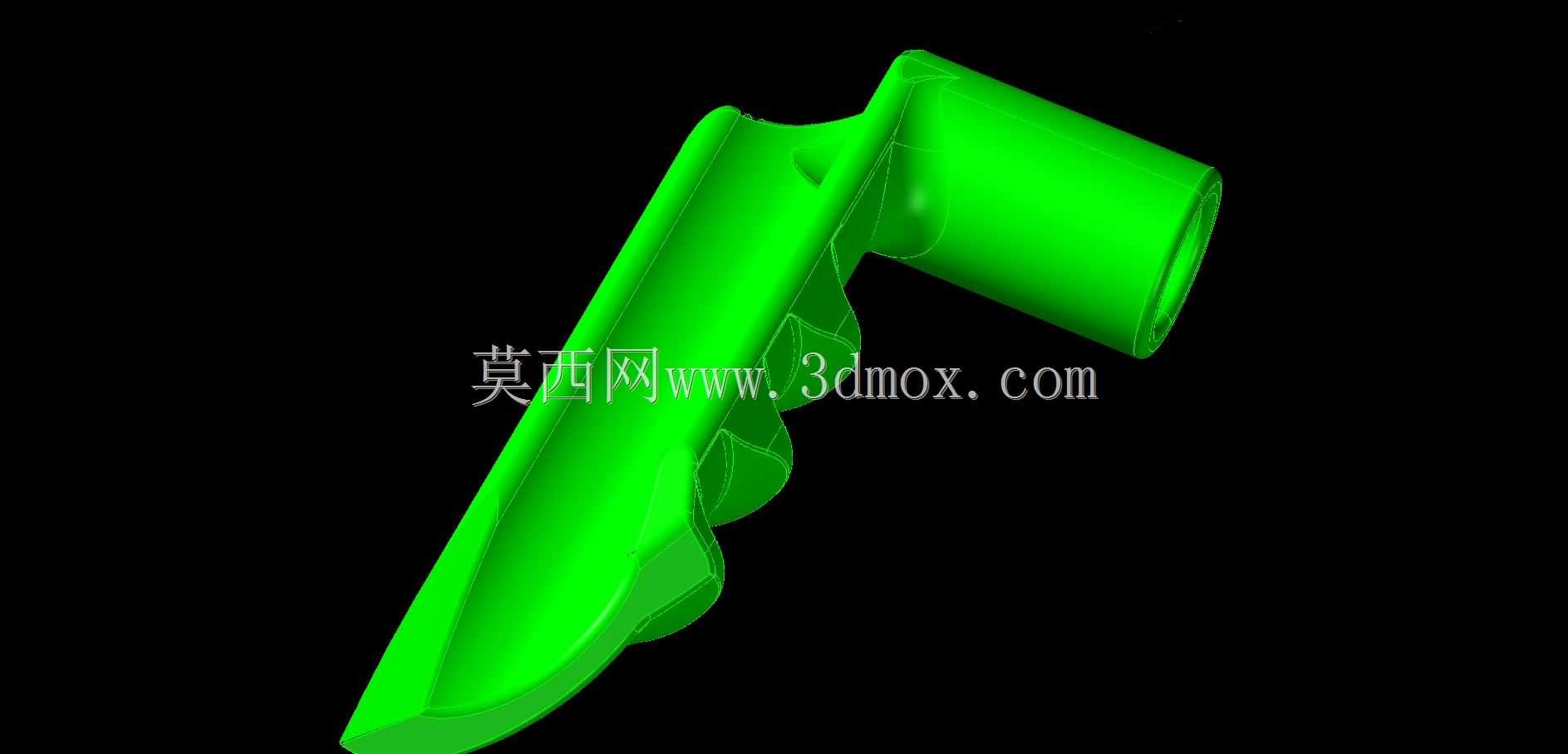

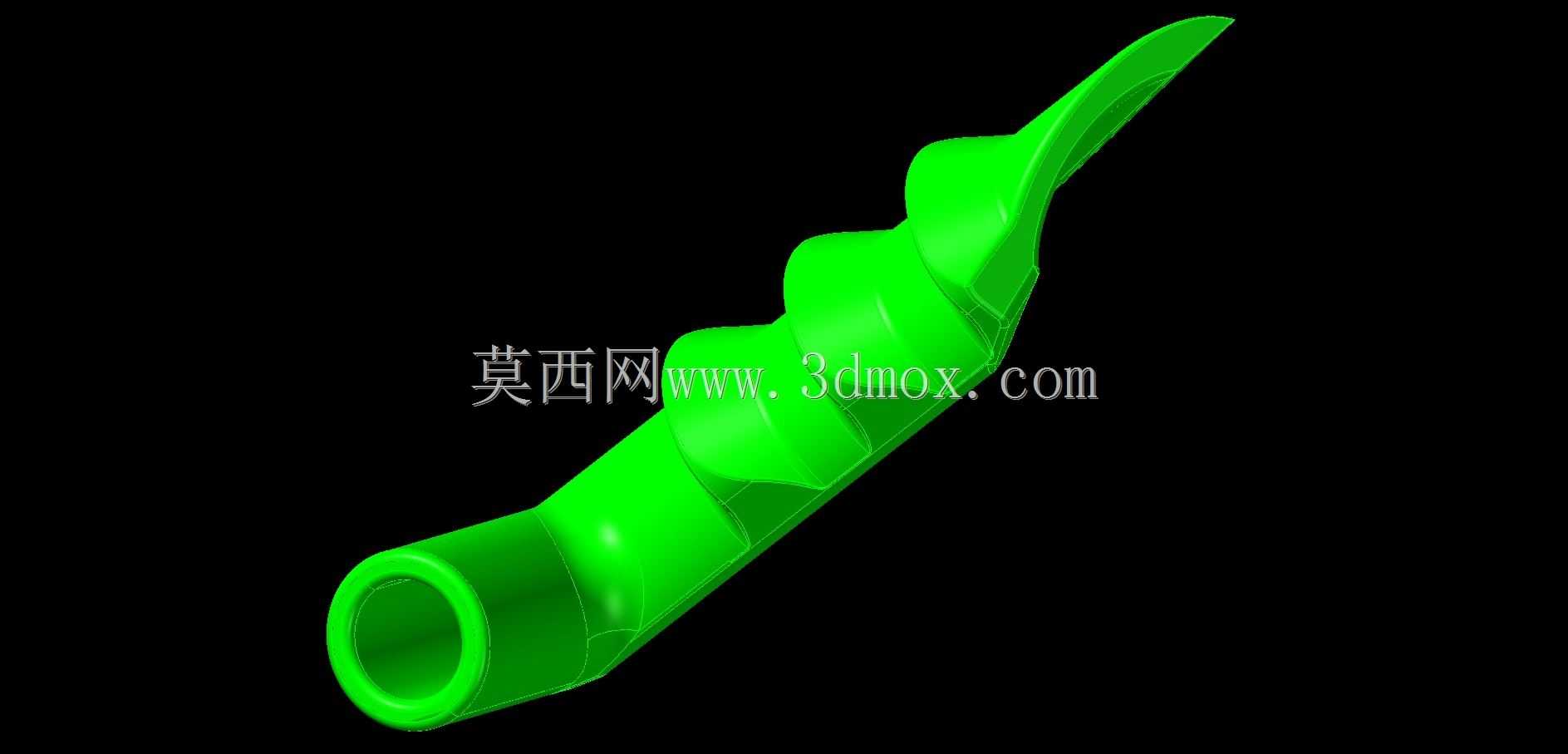

这类微型旁路支架主要应用在医疗流体输送类设备的管路系统中，承担管路旁路分流、构件定位支撑的双重作用，常见于体外诊断设备、小型医用输注装置的内部流道布局节点，用来衔接不同走向的管路接口，同时为相邻的柔性管路提供刚性支撑，避免管路受流体压力冲击出现移位、弯折导致流道堵塞的问题。从结构设计来看，该支架采用一体化成型的结构思路，一侧为带圆弧过渡的长条形支撑臂，支撑臂边缘做了连续的波浪形让位结构，能够在安装时避开周边的微型电子元件、线束接头，减少装配过程中的干涉问题，支撑臂的厚度经过梯度优化，靠近安装基面的位置厚度更大，保证足够的结构强度，远离基面的边缘做薄处理，降低整体构件的重量，同时减少对周边空间的占用。另一侧为空心圆柱状的管路套接结构，圆柱内腔的尺寸匹配对应规格的医用软管外径，圆柱端部做了内倒角处理，方便管路插入装配，圆柱与支撑臂的衔接位置设置了三角形加强筋，能够抵消管路插拔时产生的侧向力矩，避免衔接位置出现应力断裂的问题。在安装边界上，该支架的支撑臂背面为平整安装面，可通过医用级粘接剂或者微型卡扣固定在设备的内部安装基板上，整体外轮廓没有尖锐棱角，所有转角位置都做了圆角过渡，符合医疗设备的安全设计要求，不会在装配或者设备运维过程中划伤操作人员或者损坏周边的柔性管路。设计过程中需要重点考量支撑臂的形变余量，当管路内流体压力出现波动时，支架需要能够吸收微小的振动，避免振动传递到设备的检测元件上影响检测精度，同时圆柱套接部分的同轴度需要控制在合理公差范围内，保证管路插接后不会出现偏斜，确保流道的通畅性。这类微型支架虽然结构尺寸不大，但在医疗设备的管路系统中属于关键的定位支撑构件，其结构精度、安装稳定性会直接影响整个流体回路的运行可靠性，建模过程中需要重点还原衔接位置的加强筋结构、支撑臂的波浪让位轮廓以及圆柱内腔的倒角细节，保证后续结构验证、装配模拟的准确性。
