医用弧形多通路小型流体分配构件

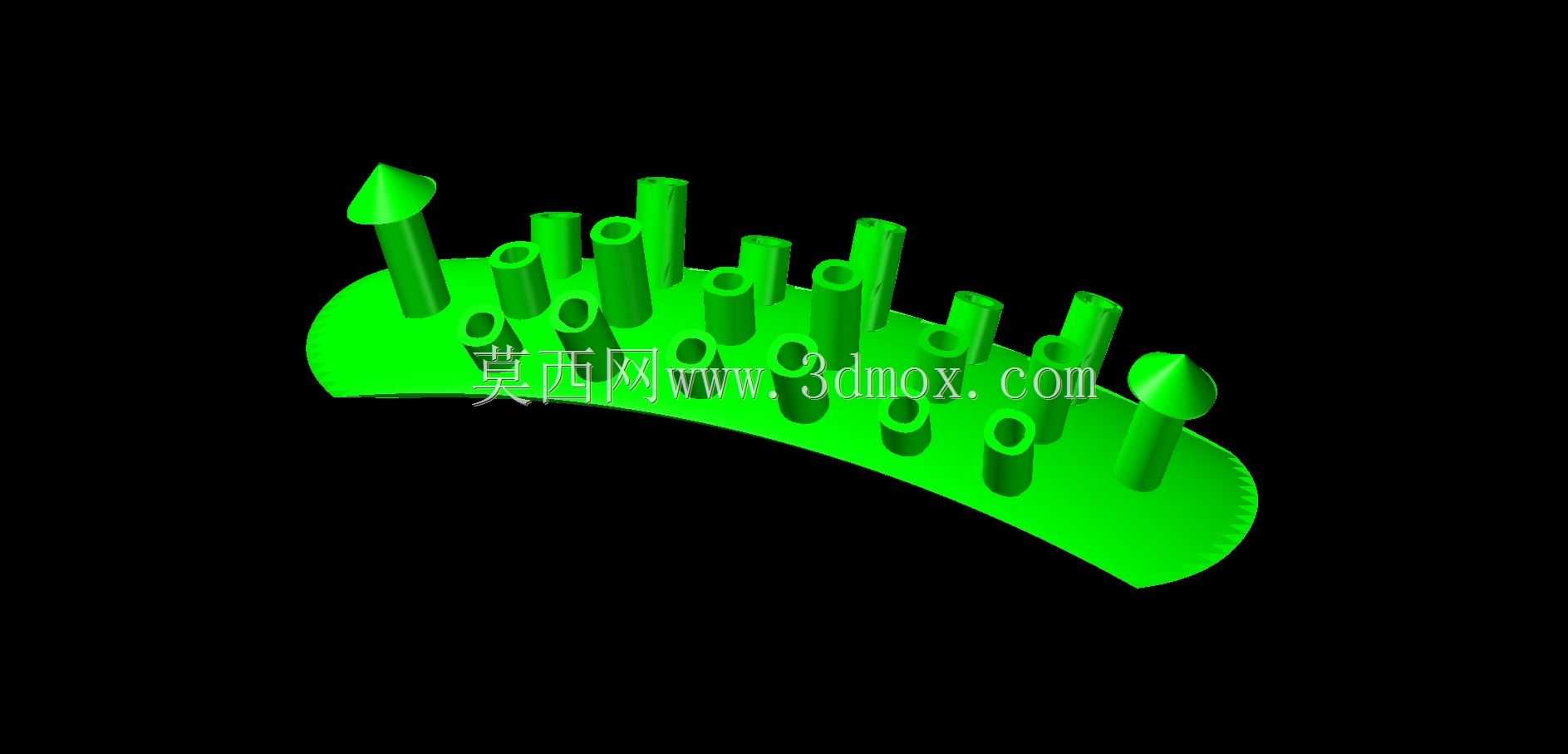

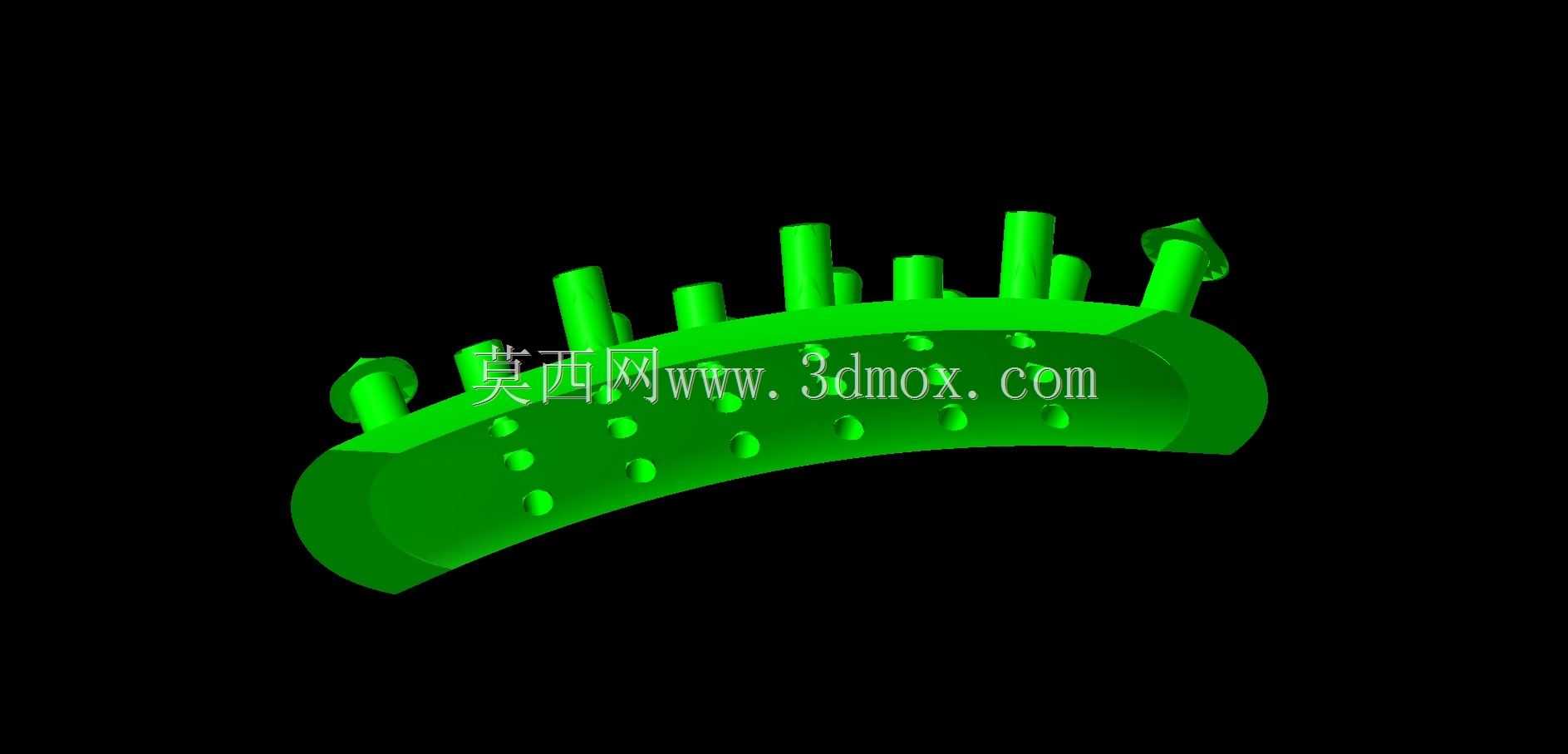

这款弧形排布的多接口流体构件，主要适配医用体外诊断设备、小型生化分析仪器的液路传输场景，在微量试剂输送、样本分流的工况下承担通路枢纽作用。从结构设计来看，整体采用弧形基底布局，基底弧度贴合仪器内部舱室的圆弧安装面，能充分利用设备内部的弧形闲置空间，避免传统直排多通路构件占用直线安装位、挤占其他功能模块布局空间的问题。基底上错落排布不同高度的柱状接口，接口高度差经过适配设计，可避免外接管路时出现相邻管路弯折、干涉的情况，不同管径的接口对应不同流量的流体输送需求，其中两个伞状端头接口为大流量进出主通路，其余等径圆柱接口为支路分流接口，可同时实现单路进液、多路分送或者多路汇流、单路出液的流体传输逻辑。设计过程中，所有接口的中心距均按照医用级软管的最小弯曲半径做了冗余预留，外接标准规格的医用硅胶管、PTFE软管时，无需额外加装管接头固定座即可直接插接，接口外壁做了微环形倒刺结构，插管后可承受常规液路系统的工作压力不脱管，同时不会因为倒刺过深导致管路内壁破损产生碎屑污染流体。安装边界上，基底背面为平整弧面，可通过医用级双面胶贴合或者微型卡扣固定在仪器内壁的安装位上，整体凸起高度控制在较低范围，不会与上方的运动采样臂、试剂针组件产生运动干涉，所有流道内壁均做了顺滑过渡处理，不存在直角转角或者滞留死角，能减少微量试剂输送过程中的残留量，降低不同试剂交叉污染的概率，适配需要频繁更换输送试剂、对残留量要求严苛的检验类设备液路系统。在实际选型适配时，可根据设备内部的液路通路数量，直接匹配对应接口数的该类构件，无需额外定制异形流道块，能缩短小型医用检验设备的液路系统开发周期，弧形的整体结构也能让外接管路顺着弧度自然排布，梳理后的管路走向更规整，方便后期设备维护时排查液路故障，不会出现管路杂乱堆叠遮挡其他功能部件的情况。
