可移动落地式输液挂杆结构设计

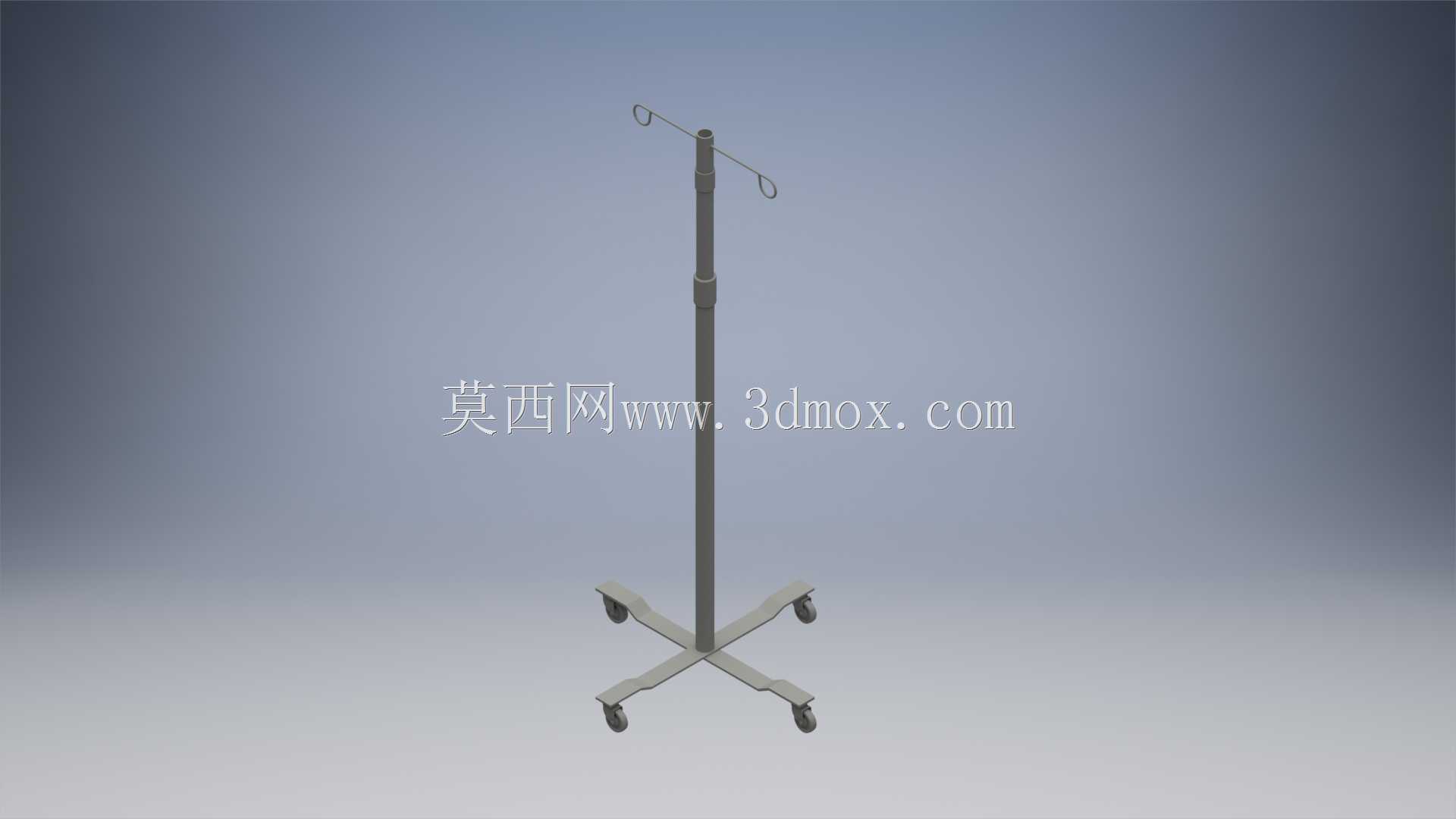

这款可移动落地式输液挂杆，是临床场景中适配静脉输液、肠内营养液输注等诊疗操作的常用辅具，日常在普通病房、急诊留观区、门诊输液室乃至临时采血点都能见到它的身影，核心作用是承挂输液容器，依靠重力作用让药液稳定输入患者体内，替代了传统固定式墙面挂点灵活性不足的痛点。从结构设计逻辑来看，底部采用十字形四脚支撑布局，每支支脚末端都配置了万向脚轮，其中两个脚轮带刹车锁定结构，既保证推行时转向顺滑无卡顿，在需要固定位置时踩下刹车即可避免设备滑移，十字支脚的展开尺寸经过反复校核，在保证支撑稳定性的前提下，支脚外伸长度控制在不会绊到过往医护人员、患者及陪护人员的合理范围，整体底座的接地直径适配病床旁、诊查椅侧的狭小摆放空间，不会占用过多通行面积。中间的杆体采用多段可伸缩套管结构，通过侧面的弹性定位销实现高度档位调节，调节范围覆盖了从坐姿输液到卧姿输液的不同高度需求，最低档位适配儿童座椅、轮椅旁的输液场景，最高档位可满足大容量输液袋悬挂时的重力落差要求，保证输液流速符合临床操作规范，杆体表面做了哑光喷塑处理，既耐日常消毒试剂的腐蚀，也不会因反光对卧床患者造成视觉干扰。杆体顶部设置了对称分布的双挂钩，挂钩做了圆弧防脱弯折处理，既可以同时悬挂多组输液容器满足多通路输液需求，也能避免输液袋、输液瓶因外力碰触从挂钩处滑落，挂钩的承重能力经过校核，可承载常规临床使用的大容量输液容器重量，不会出现形变脱钩问题。在建模过程中，各部件的装配间隙都按照实际五金加工公差做了预留，伸缩套管的配合间隙既保证升降调节时顺滑无卡滞，也不会出现杆体晃动量过大的问题，脚轮与支脚的安装接口采用标准五金连接尺寸，后期维护更换配件时可直接采购通用脚轮替换，无需单独定制配件，整体结构没有复杂的异形曲面，加工工艺成熟，量产成本可控，同时整体结构无尖锐外露棱角，所有边角都做了圆弧过渡处理，避免在人员密集的诊疗场景中剐蹭磕碰造成损伤。
