TI-84图形计算器外观结构三维建模

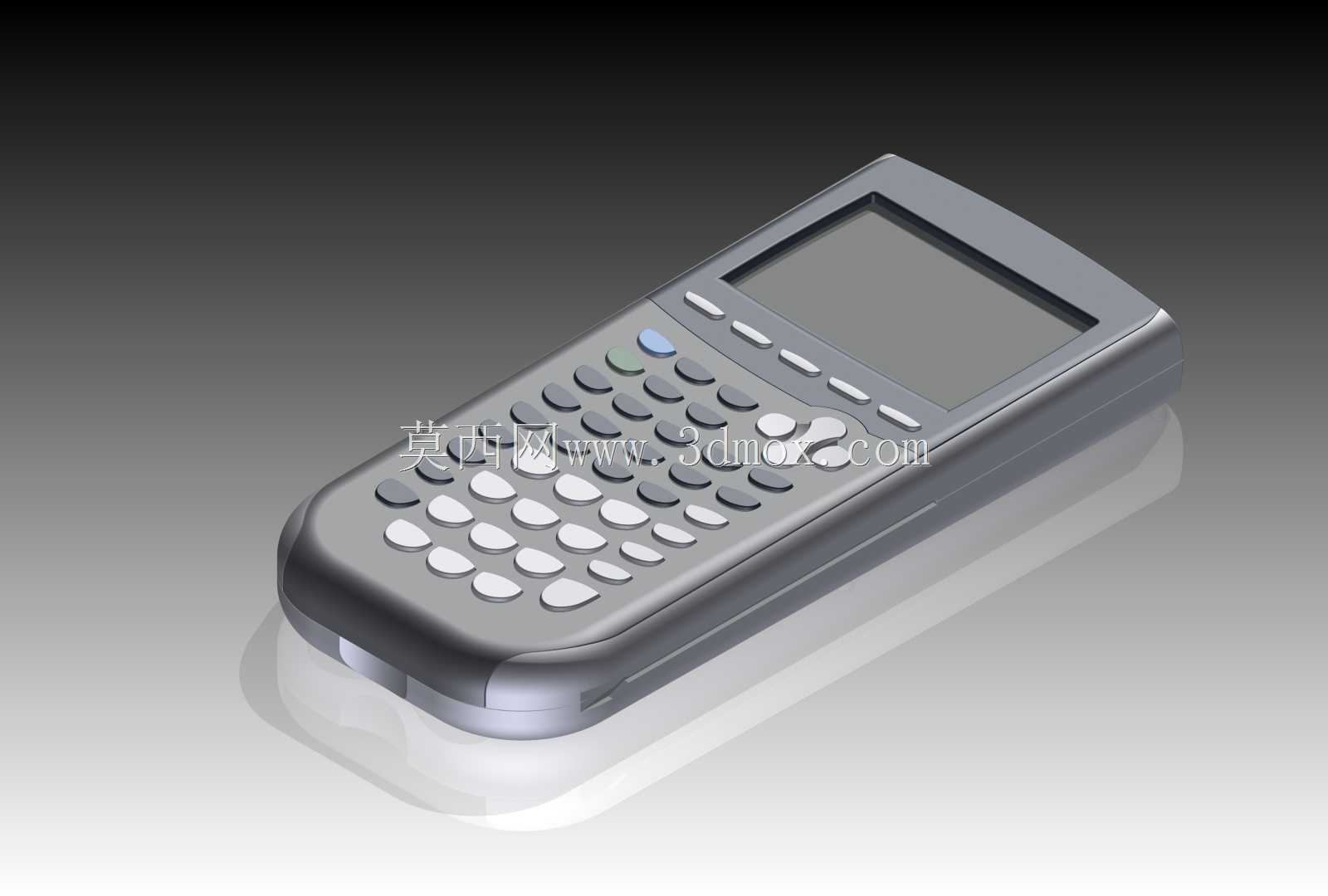

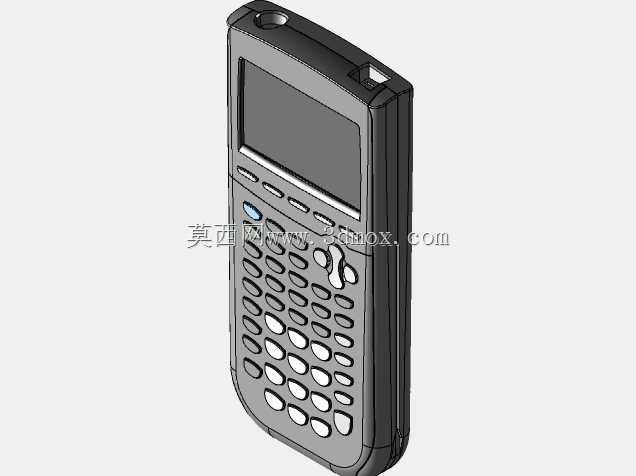

　　在教学辅助、工程现场快速验算以及标准化考试场景中，图形计算器是普及率极高的手持计算设备，本次建模围绕TI-84机型的实体结构展开，还原过程中优先匹配实际手持使用的人机交互逻辑，而非单纯复刻外观曲面。从实际使用场景出发，这类设备需要单手握持时拇指能够覆盖全部功能按键区域，因此建模时先确定握持区的弧度边界：机身背部靠近掌根的位置做了1.2度的内收弧面，避免长时间握持时硌手，机身整体厚度控制在18mm到22mm的渐变区间，屏幕端稍厚来容纳液晶模组的支撑骨架，按键端稍薄来适配手指按压的行程深度。按键区域的布局是建模的核心部分，不同于普通办公计算器，图形计算器的功能按键分为数字区、功能区、图形操作区三个模块，建模时每个按键的凸起高度做了差异化处理：常用的数字运算按键凸起1.8mm，边缘做R0.8的圆角，按压时的触感反馈边界清晰；顶部的功能快捷键凸起1.2mm，和数字区形成触感区分，盲操作时不需要目视就能快速定位按键区域，避免考试或者现场验算时频繁低头找按键打断思路。

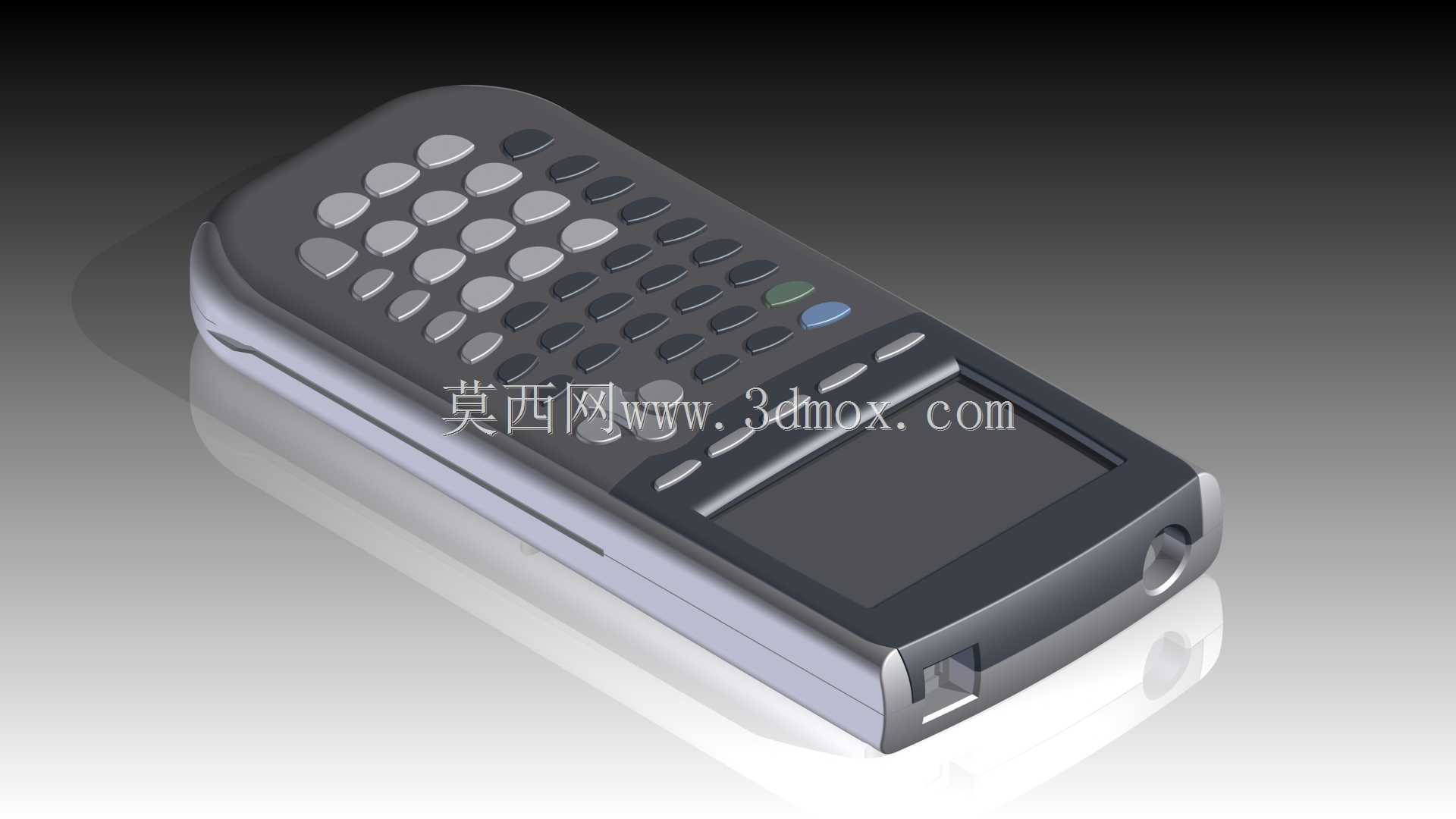

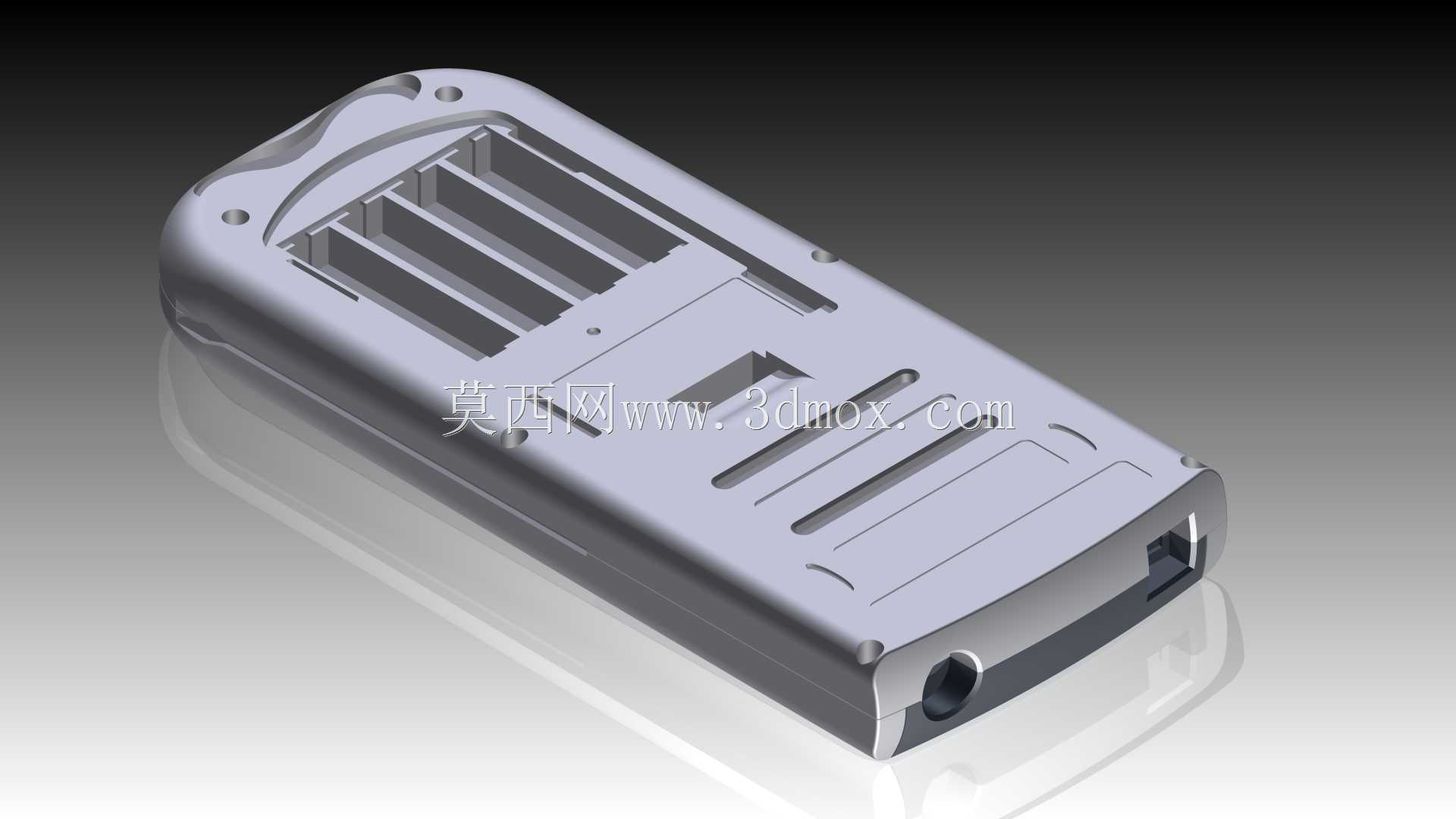

　　屏幕部分的建模考虑了实际装配的间隙，液晶显示区域和外壳边框之间预留0.3mm的装配台阶，屏幕表面的透明保护罩做了0.5mm的下沉设计，避免日常放置时屏幕直接接触桌面产生划痕，保护罩和外壳的衔接处做了微小的倒角过渡，没有尖锐的棱角，防止放在书包里和其他文具摩擦时产生应力开裂。机身侧面的建模还原了数据接口的位置边界，接口处的凹槽深度控制在3mm，刚好能容纳数据线插头的插入深度，不会因为凹槽过深导致积灰，也不会因为过浅导致插头连接松动。建模过程中特意保留了结构设计的未完成细节，比如电池仓内部的固定螺柱位置、电池接触弹片的安装槽、前后壳的卡扣配合位，这些细节在做结构验证时可以直接用来做装配干涉检查，不需要重新拆分零件。

　　从安装边界来看，整个机身的最大外轮廓尺寸控制在长192mm、宽88mm的范围内，刚好能适配市面上主流的计算器保护套尺寸，屏幕区域的有效显示尺寸对角线为2.8英寸，边框宽度左右各12mm，顶部15mm，底部因为要预留品牌标识位置做了22mm的宽度，这个宽度比例既保证了屏幕的可视面积，也给内部的电路板走线预留了足够的空间。按键之间的间隙统一设置为0.8mm，这个间隙既能避免按键按压时互相卡滞，也不会因为间隙过大导致灰尘碎屑进入机身内部，每个按键的底部都做了十字筋位的导向结构建模，对应机身上的按键导向柱，装配时按键不会出现歪斜卡键的问题。

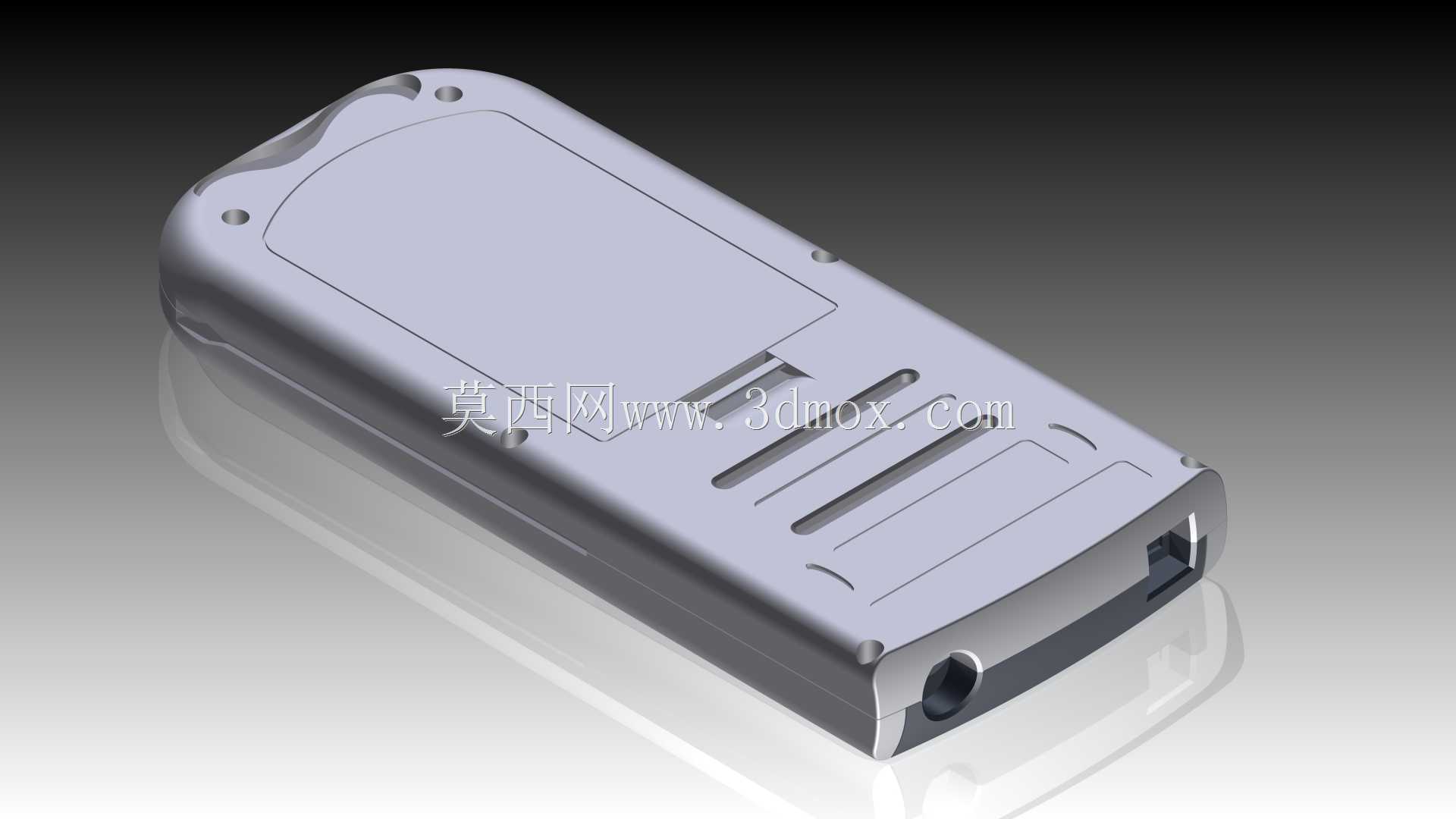

　　在外壳的分模线处理上，建模时分模线设置在机身侧面距离背部3mm的位置，这个位置在日常握持时不会被手掌接触到，避免分模线的毛刺影响握持手感，同时也方便注塑生产时的模具加工，减少飞边处理的工作量。电池仓的建模考虑了电池更换的便利性，仓盖的卡扣位置设置在距离边缘10mm的位置，用指甲就能抠开，不需要借助额外的工具，仓盖和机身的配合间隙控制在0.2mm，既不会松动脱落，也不会因为间隙过小导致热胀冷缩时仓盖卡住。整体建模的曲面过渡全部采用G1连续，没有突兀的折角，所有外露的边缘都做了R1以上的圆角处理，符合手持数码产品的安全设计规范，不会因为尖锐边缘划伤使用者。从结构强度的角度，建模时机身内部的加强筋位置对应按键的支撑柱，每个按键下方都有十字交叉的加强筋连接到外壳内壁，避免频繁按压按键导致外壳局部凹陷变形，屏幕周围的支撑筋高度统一，保证屏幕装配后受力均匀，不会因为挤压出现液晶漏液的问题。
