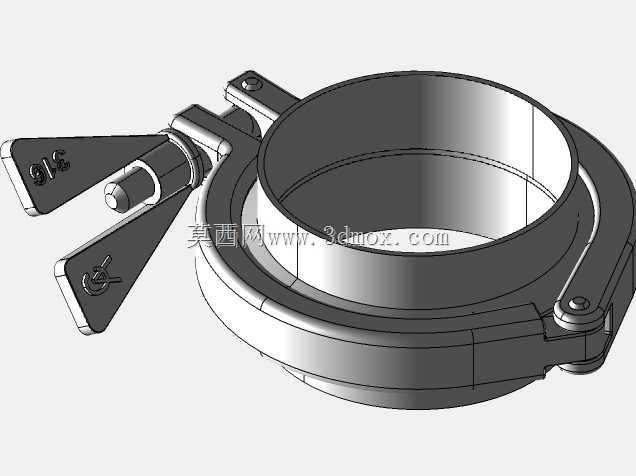

卫生级快装三夹卡箍连接结构

这类三夹卡箍结构，在食品饮料、生物制药、精细化工的洁净管路系统里是核心的快接连接件，日常生产中管路需要频繁拆装清洗、更换滤芯或者调整管路走向的场景，全靠这类结构实现无工具快速拆装，相比法兰连接能减少70%以上的拆装工时，同时避免螺栓连接件在洁净区积污的问题。从结构设计逻辑来看，整个卡箍采用铰链式开合结构，一侧用销轴做旋转支点，另一侧配套带偏心锁紧结构的扳把，扳把压合时通过偏心距产生的压紧力，将两个带凸缘的接头端面紧紧压合在中间的密封垫圈上，密封垫圈通常采用硅橡胶或者聚四氟乙烯材质，适配不同介质的耐腐蚀、耐温要求，压紧后密封面受力均匀，能承受10bar以内的管路工作压力，满足常规常压洁净输送的工况需求。设计时首先要匹配对应公称通径的接头凸缘尺寸，常见的通径覆盖DN15到DN100区间，卡箍的环形卡槽内径要和接头凸缘的外径做间隙配合，单边间隙控制在0.2-0.5mm，既保证安装时能顺利卡入，又避免压紧时出现偏斜导致密封失效。扳把的锁紧行程需要经过反复校核，要保证扳把压合到最终位置时，偏心结构刚好越过死点，实现自锁，不会因为管路振动或者温度变化出现松脱，同时扳把的操作力矩要控制在单人徒手就能操作的范围，不需要借助额外工具。安装边界上，这类卡箍不需要在管路上焊接额外的连接法兰，只需要将两个待连接的管端焊接上配套的快装接头凸缘，对齐后套上密封垫，再将卡箍卡在两个凸缘的外侧，压下扳把就能完成连接，安装时不需要预留螺栓拆装的操作空间，在管路排布密集的罐体接口、设备进出口位置，能大幅节省管路安装空间，同时卡箍本身采用304或者316不锈钢材质，表面做抛光处理，粗糙度Ra值可以达到0.8μm以下，没有卫生死角，能满足CIP在线清洗的要求，不会残留物料滋生细菌。在实际选型应用时，要注意卡箍的锁紧力不能过大，否则会压坏密封垫圈导致泄漏，也不能过小导致密封面压合不足，扳把的长度设计刚好匹配合适的操作力矩，普通操作人员经过简单培训就能掌握安装力度，不需要专业的扭力工具。另外卡箍的铰链销轴处做了防脱设计，拆装时销轴不会从铰链孔中滑出，避免小零件在洁净生产区掉落造成异物污染风险，整个结构没有多余的外露零件，外表面光滑流畅，日常清洁时可以直接擦拭表面，不会积灰积料。
