快速部署型气动呼吸辅助装置结构设计

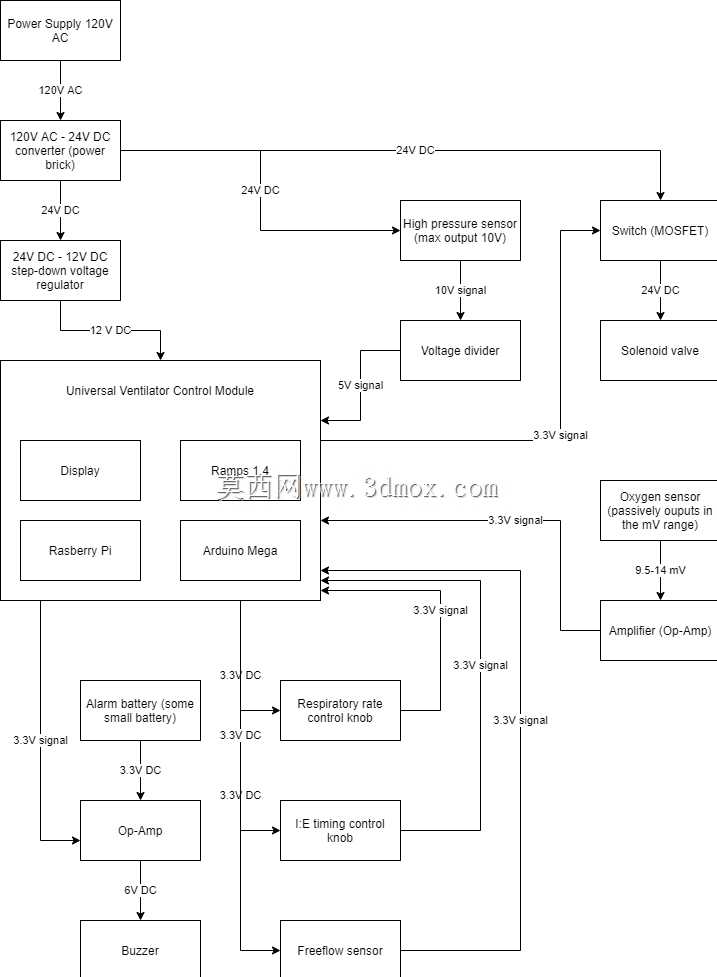

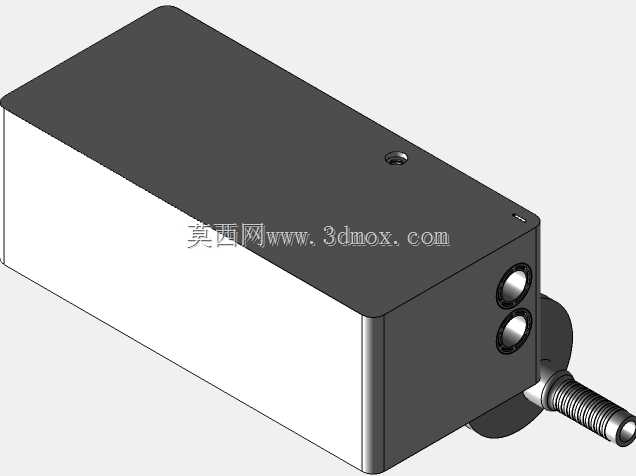

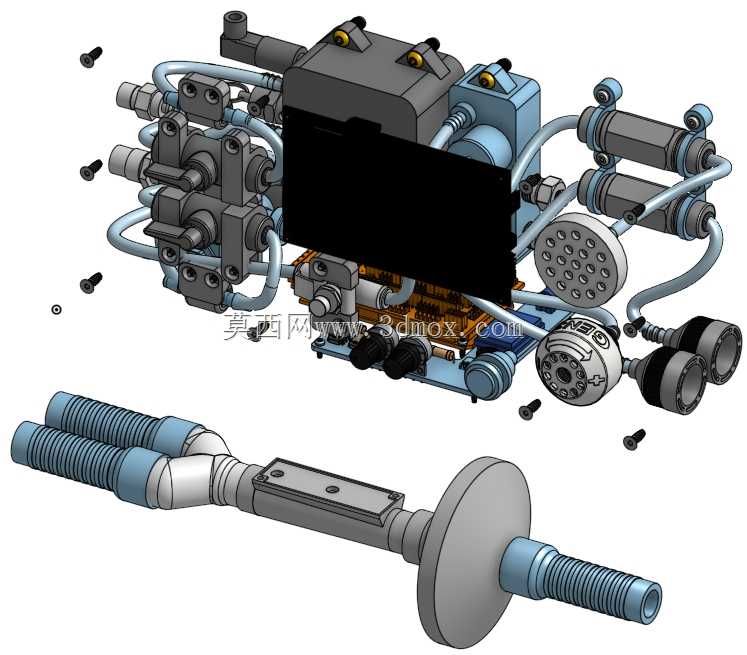

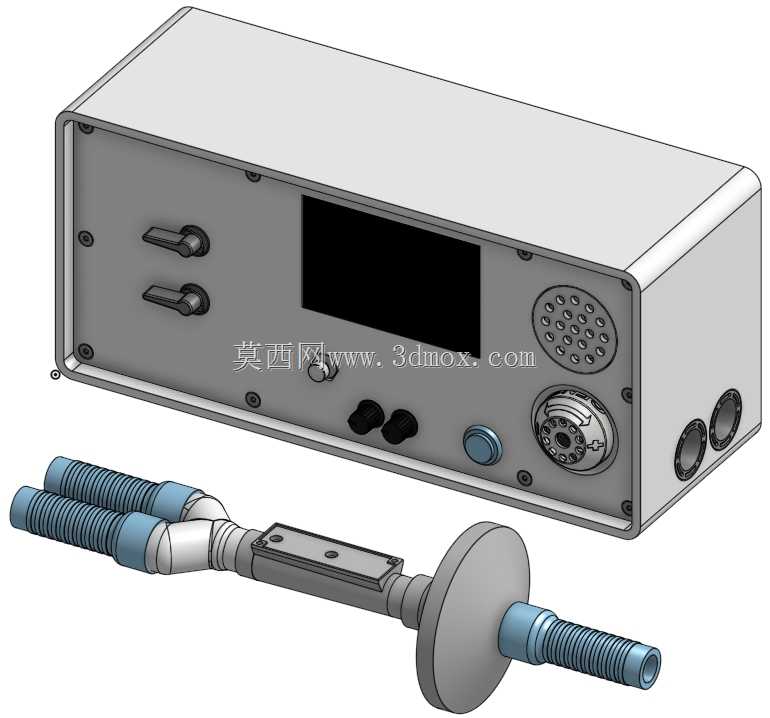

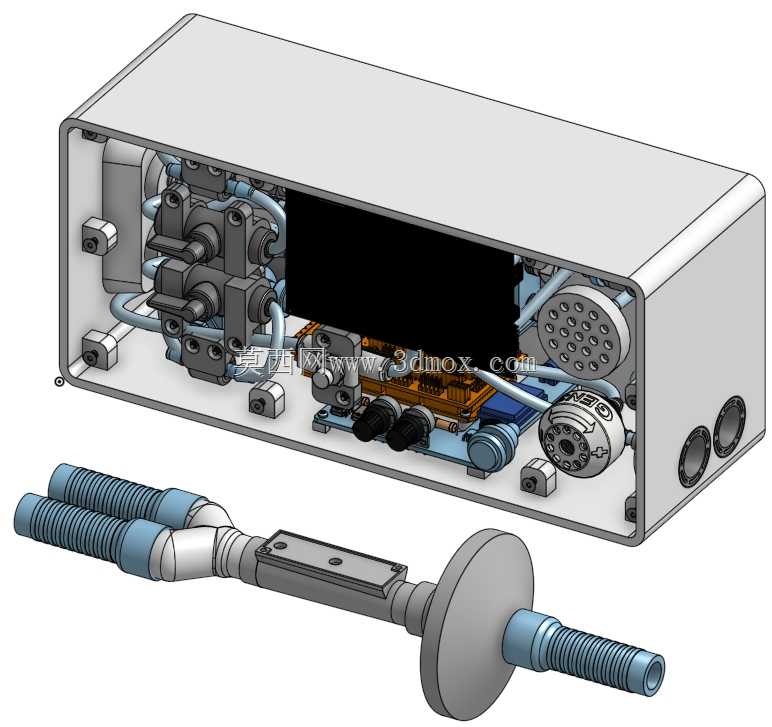

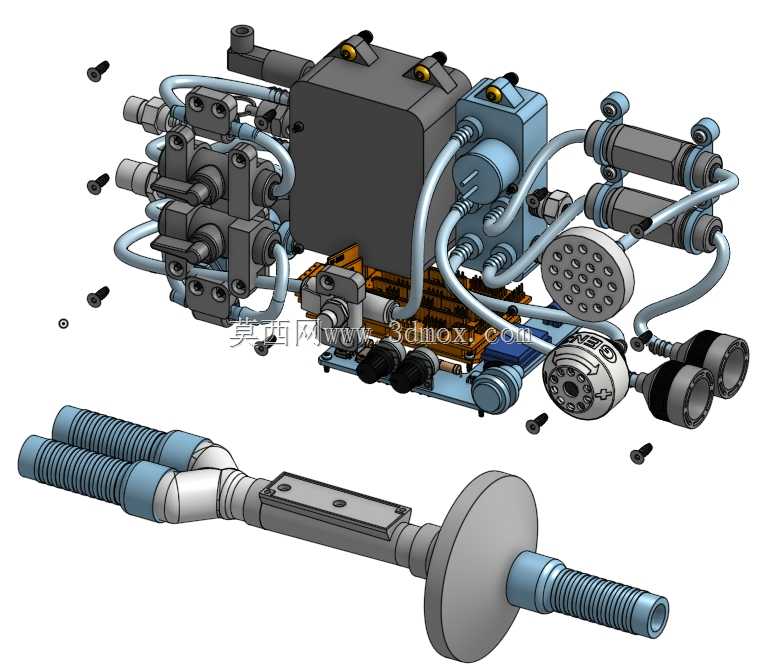

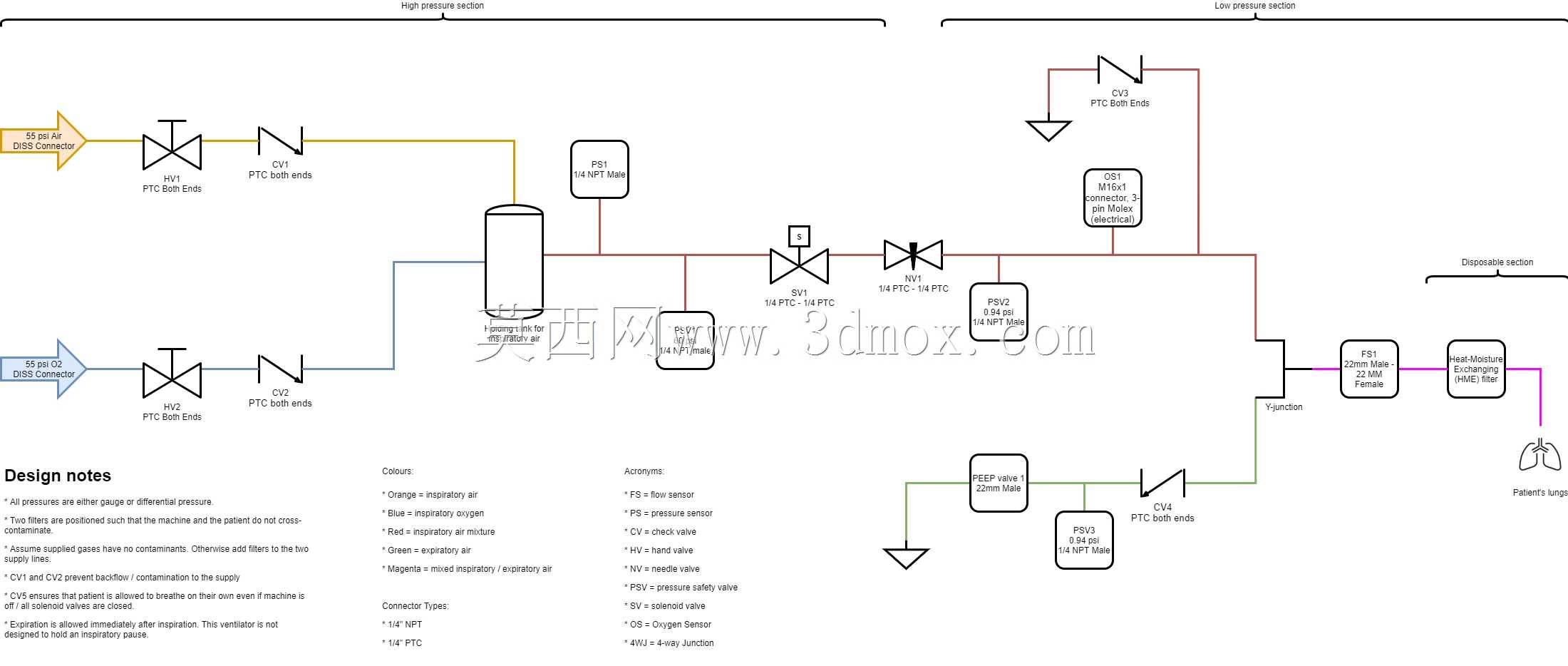

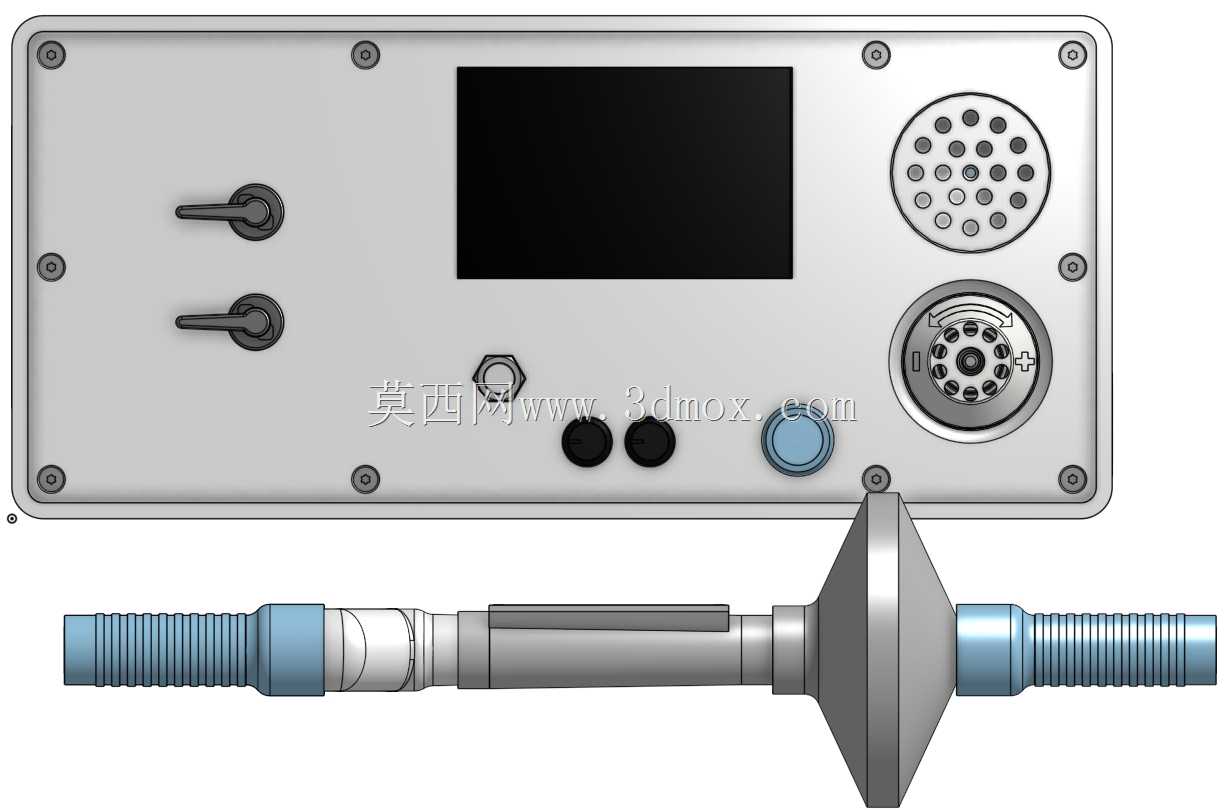

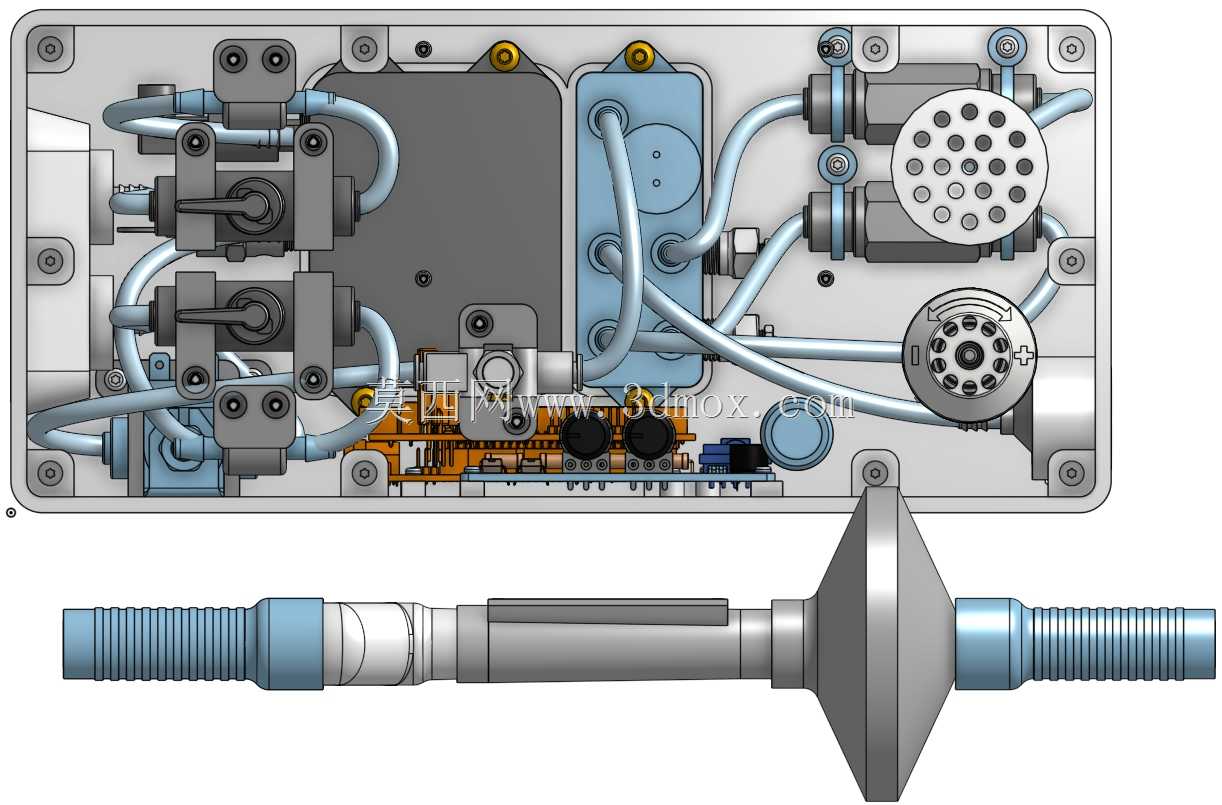

该装置核心定位为应急场景下可快速落地的最小可行气动呼吸支持设备，整体设计围绕快速部署的核心需求展开，气路控制模块集成在矩形安装基板上，所有阀组、管路接口、消音组件均采用标准化布局，基板上预留的安装孔位可直接适配常规设备机架的固定点位，无需额外加工转接件即可完成整机固定。从功能实现逻辑来看，装置核心依赖3D打印结构件与现成OTS标准部件的组合，3D打印件主要承担气路分流、阀组安装定位、消音组件固定的作用，这类结构件在设计时预留了标准件安装公差，可直接匹配市面常规采购的气动阀、快插接头、通气管路，无需定制特殊规格连接件，大幅压缩了生产组装的准备周期。气路部分采用硬质管路与柔性软管结合的布线方式，硬质管路负责固定路径的气流传导，柔性软管则用于阀组活动端与固定管路的连接，避免阀组动作时产生管路拉扯应力，同时所有管路接口均采用快插式设计，现场组装无需专用工具即可完成管路接驳。音量控制强制通风功能通过集成在气路末端的多孔消音盘与流量调节阀组实现，消音盘上的通孔经过孔径与排布优化，可在保证气流通量的前提下降低高压气流排出时的气动噪音，流量调节阀组则可根据实际通气需求调整输出气压与流量，适配不同场景下的通气参数要求。装置配套的传导杆件采用阶梯轴结构，两端设置标准外螺纹用于外接管路或固定端连接，中间的锥形扩径结构承担气流缓冲与传导的作用，杆件的安装边界与常规呼吸管路的接口尺寸完全匹配，可直接替换现有呼吸回路中的对应部件，无需调整原有管路布局。在结构可靠性设计上，所有电气与气动元件的安装位均设置了定位凸台与防呆结构，组装时可快速识别安装方向，避免错装导致的功能失效，基板上的元件排布经过干涉校验，所有活动部件的运动行程内无其他结构遮挡，同时预留了足够的操作空间，便于后期维护时快速更换故障部件。
