肌电信号采集用电极线缆结构设计

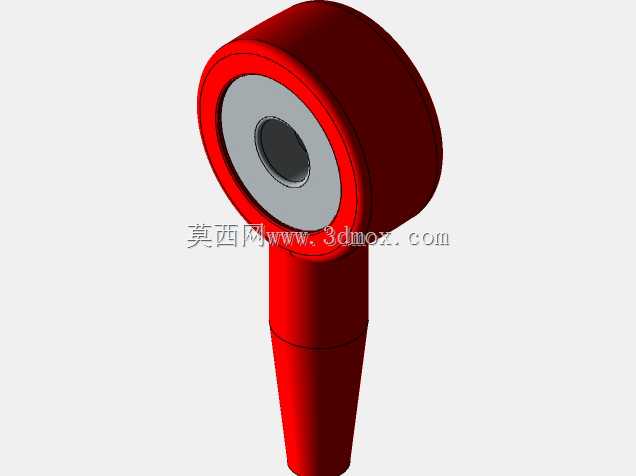

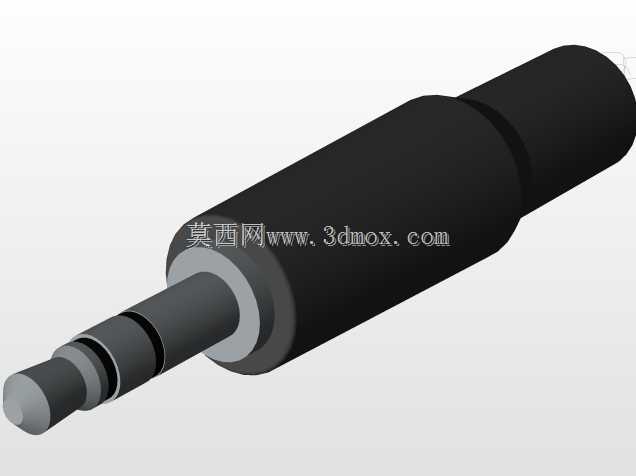

这款肌电电极线缆主要面向生物电信号采集场景设计，常见于康复医疗设备、运动生理监测装置、人机交互肌电控制外设的配套传感链路中，作为前端电极与后端信号处理模块之间的信号传输载体，承担着微弱肌电信号低损耗传输的核心作用。从实际使用场景出发，这类线缆需要兼顾佩戴贴合度与信号稳定性，设计时首先考虑了体表接触端的适配性，三个独立电极端可对应贴合在人体皮肤表面的目标肌肉群位置，电极端的接触结构做了平滑过渡处理，避免长时间佩戴对皮肤造成压痕或不适，同时保证接触阻抗处于合理区间，减少运动过程中因接触松动产生的信号噪声。线缆本体采用多芯独立走线结构，三根线芯分别对应不同的电极通道，线体选用柔性耐弯折的包覆材料，能够跟随人体肢体活动产生自然弯曲，不会因为肢体大幅度动作出现线体拉扯导致的电极移位，线体的弯曲半径做了适配优化，在常规肢体活动的弯折角度下不会出现线芯断裂或信号衰减的问题。从安装边界来看，电极端的外径控制在适合体表固定的尺寸范围内，既能够保证足够的接触面积采集肌电信号，又不会因为体积过大影响相邻电极的布置，线缆出线端的集成结构可以直接对接标准的肌电信号采集接口，不需要额外做转接处理，适配多数商用肌电采集设备的接口规范。设计过程中特意规避了线体之间的信号串扰问题，三根线芯之间做了屏蔽隔离处理，能够减少外界电磁干扰对微弱肌电信号的影响，保证采集到的信号保真度满足后续信号放大与解析的要求。线体的长度设置兼顾了不同佩戴位置的走线需求，既可以满足上肢肌肉监测时从手臂到采集设备的走线长度，也适配下肢、躯干等部位的监测走线，多余的线长可以通过常规的线卡做固定整理，不会因为线体过长干扰使用者的正常活动。电极端的标识做了差异化区分，不同通道的电极端采用不同的颜色标识，方便使用者快速对应正确的采集通道，减少安装时的接线错误，电极与线体的连接位置做了应力释放结构，能够承受日常使用过程中的反复拉扯，提升整体的使用寿命。这类线缆在实际使用中不需要额外的固定辅件，配合常规的医用体表电极贴就可以完成固定，安装操作门槛低，适合在临床康复监测、运动科学实验、肌电假肢控制等多个场景下使用，结构设计完全围绕体表信号采集的实际需求展开，没有多余的冗余结构，在保证信号传输性能的前提下尽可能压缩了整体体积与重量，降低佩戴过程中的异物感。
