应急场景用巴克斯特呼吸机结构设计

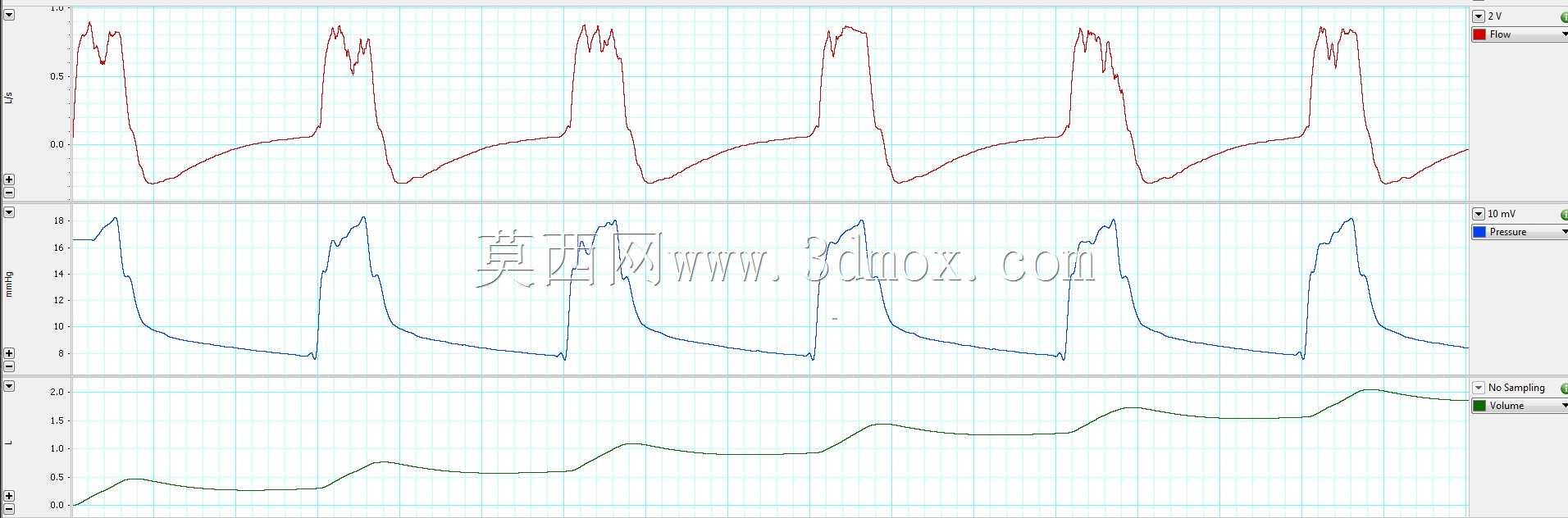

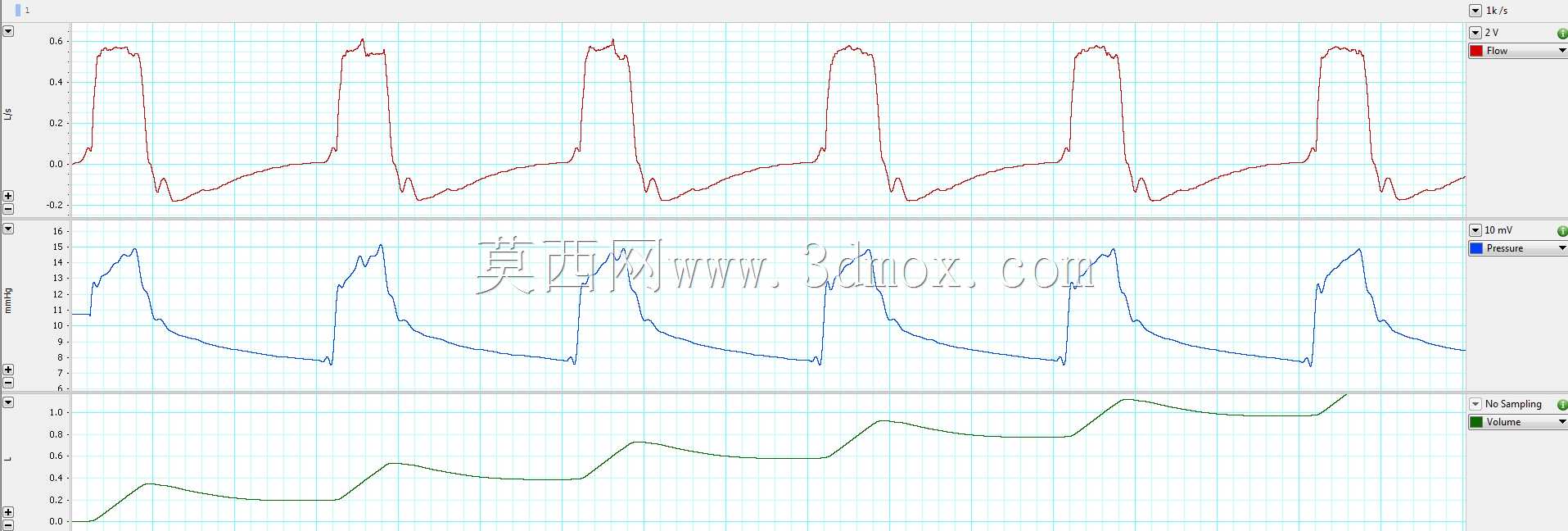

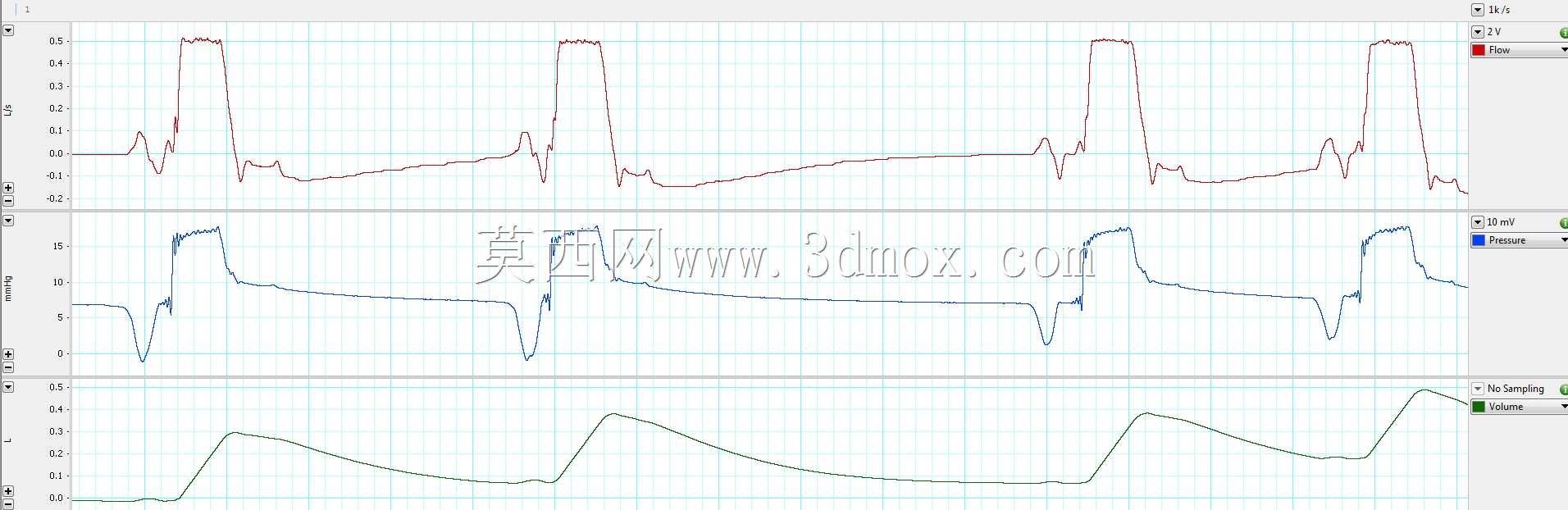

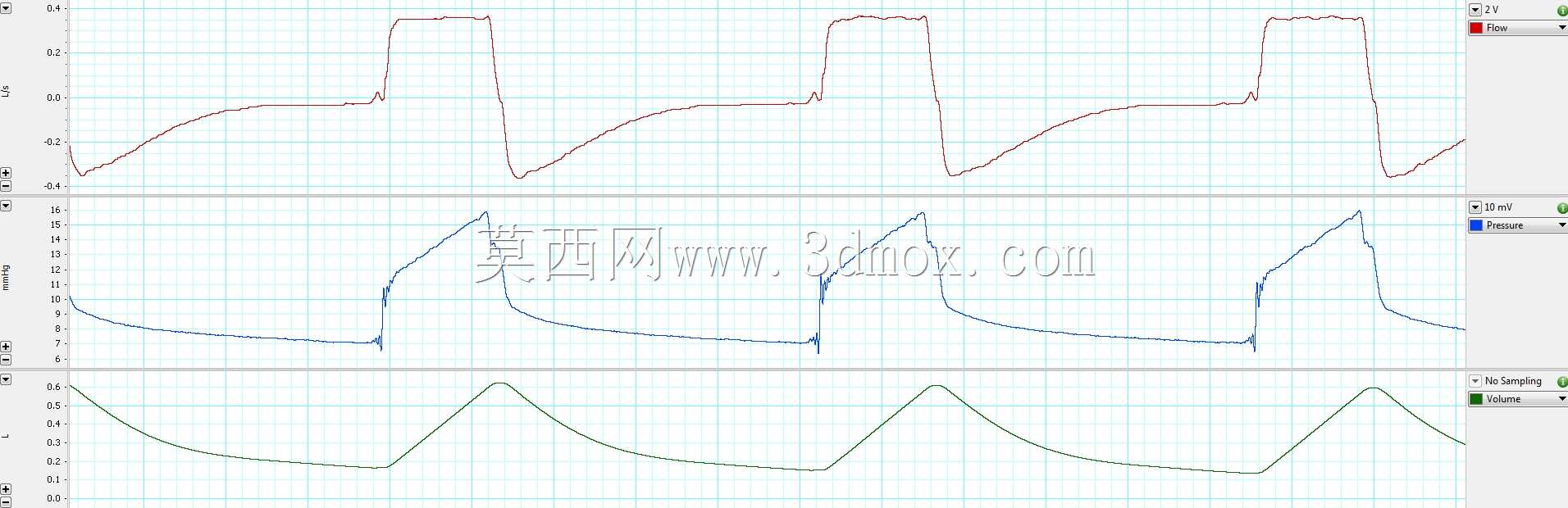

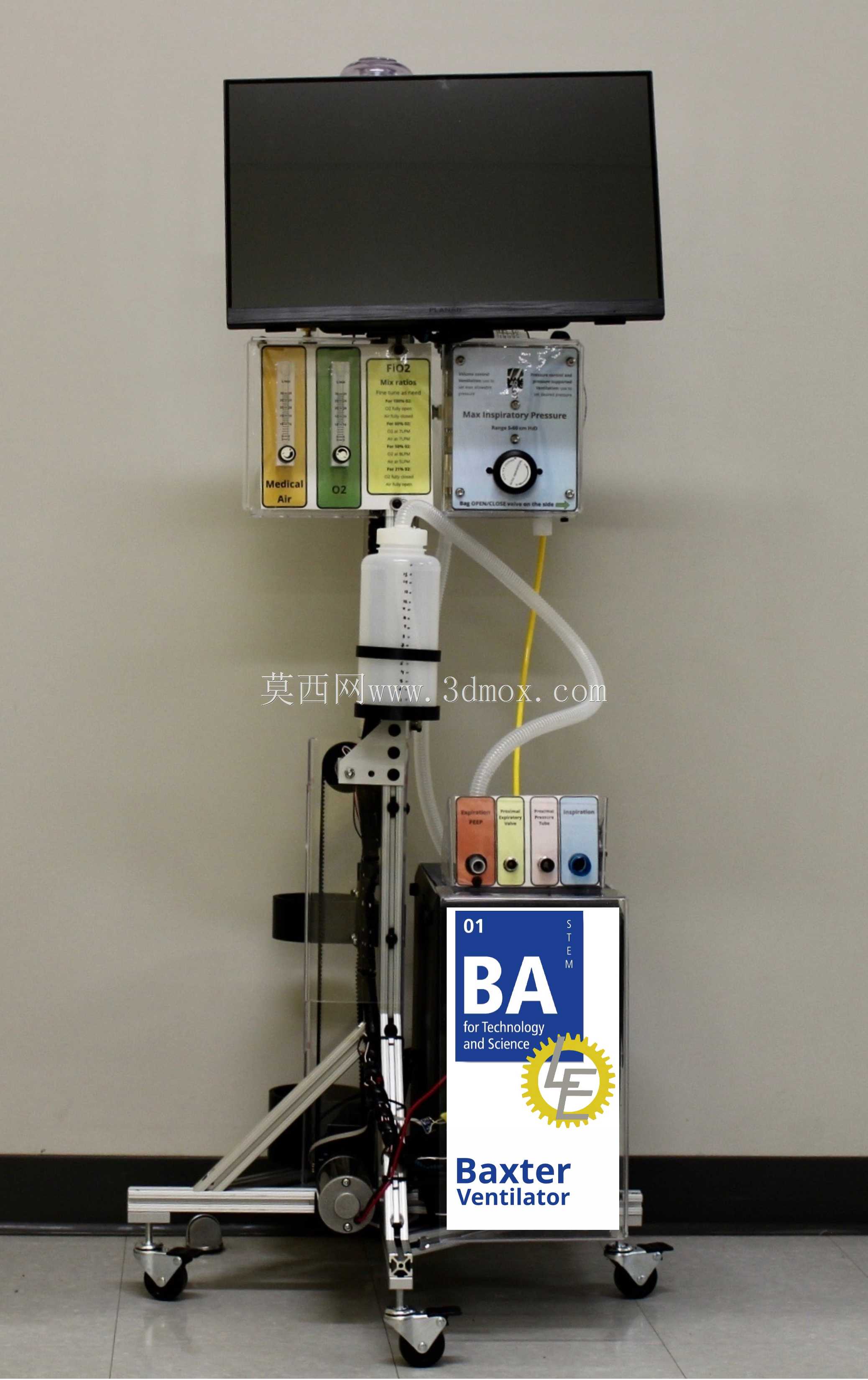

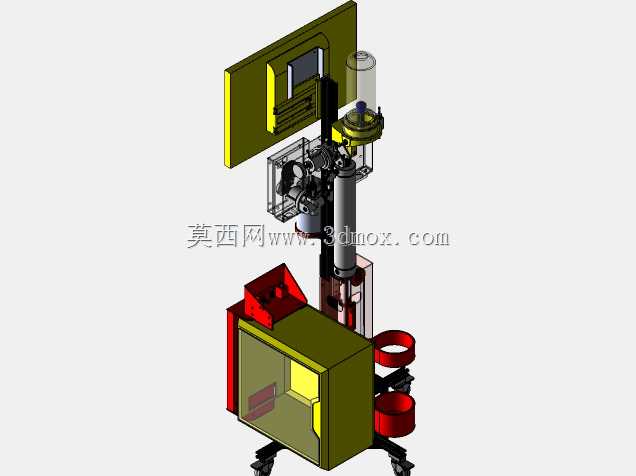

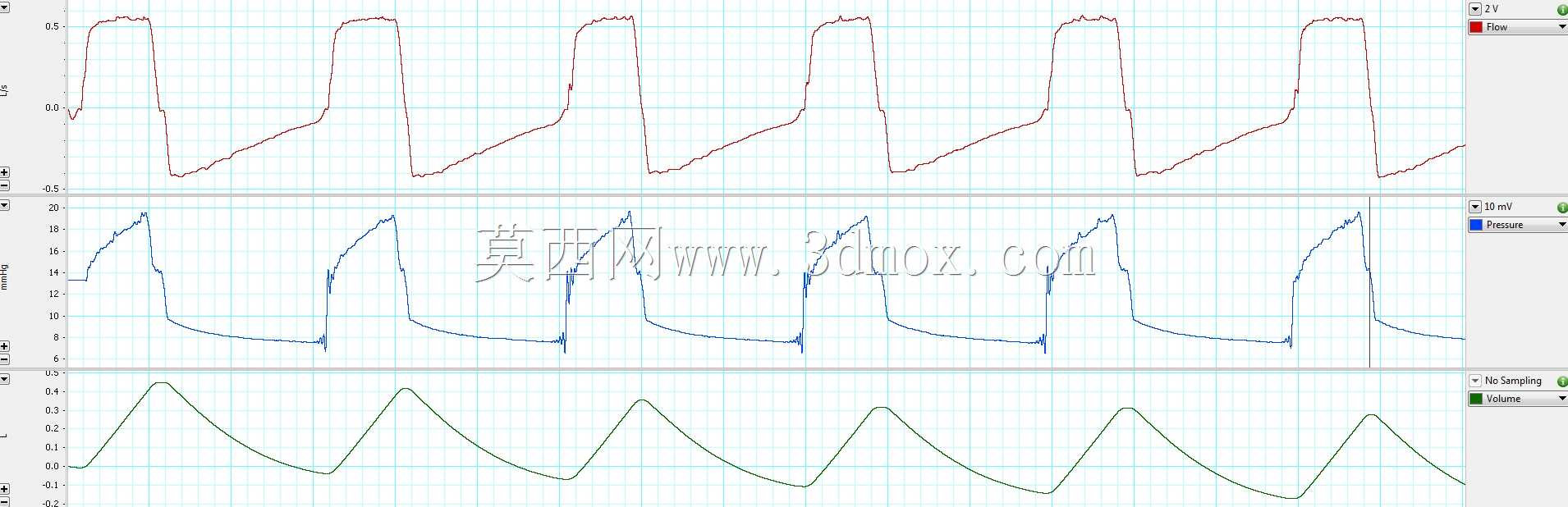

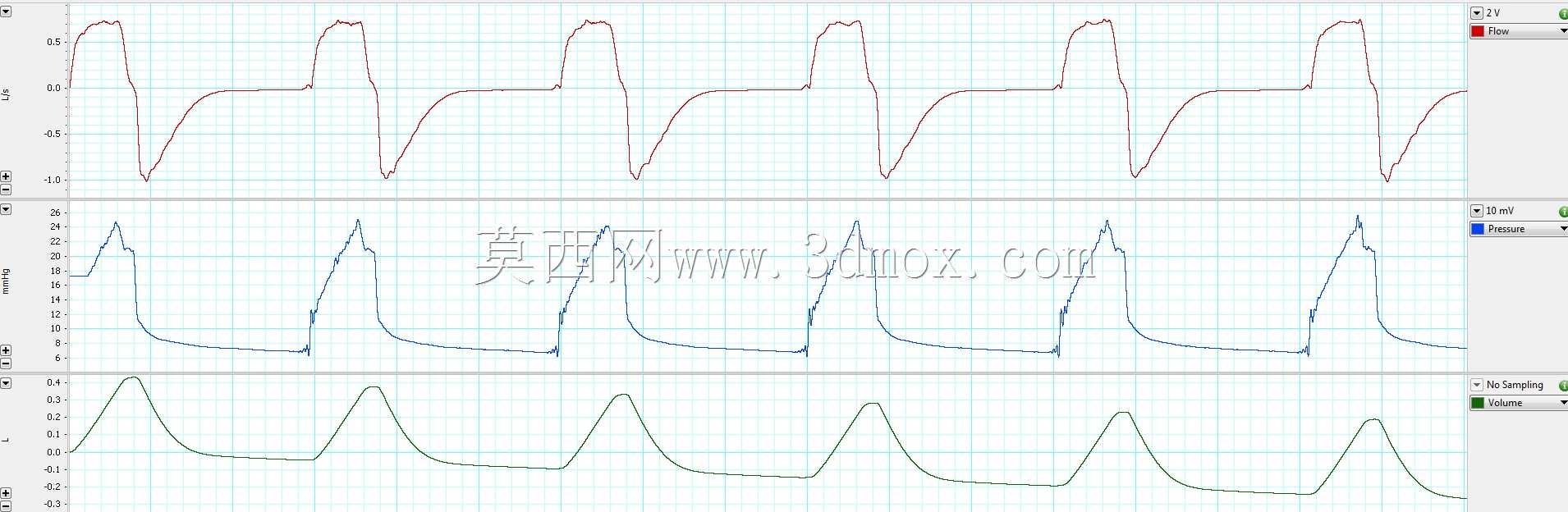

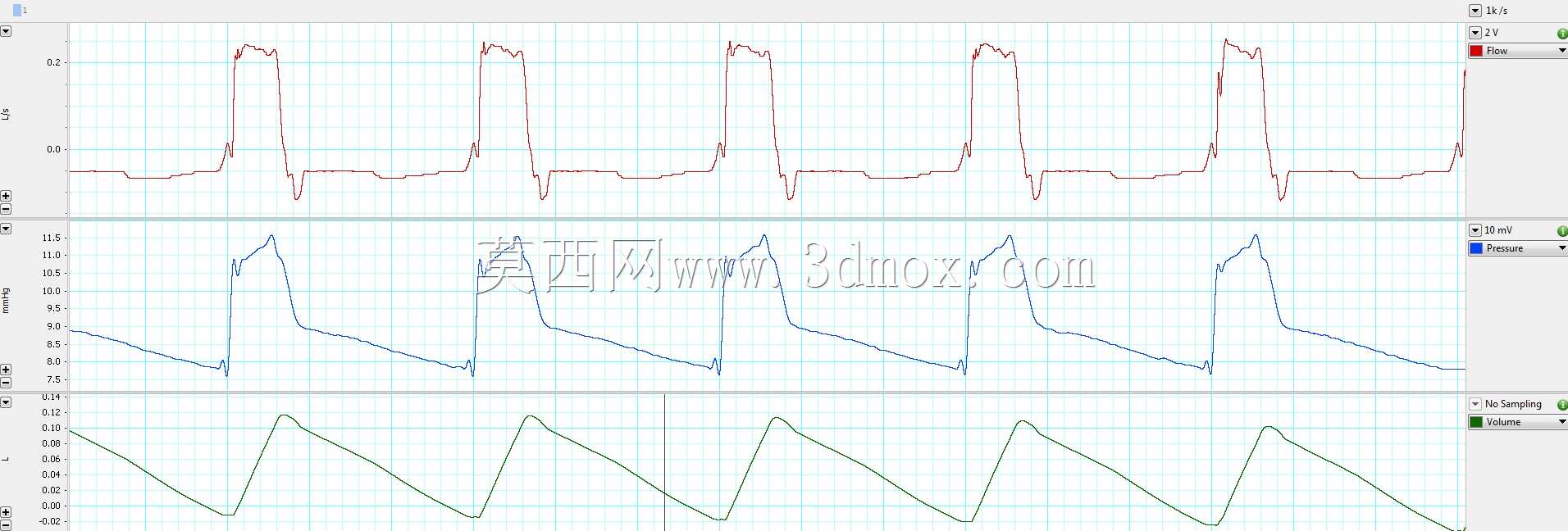

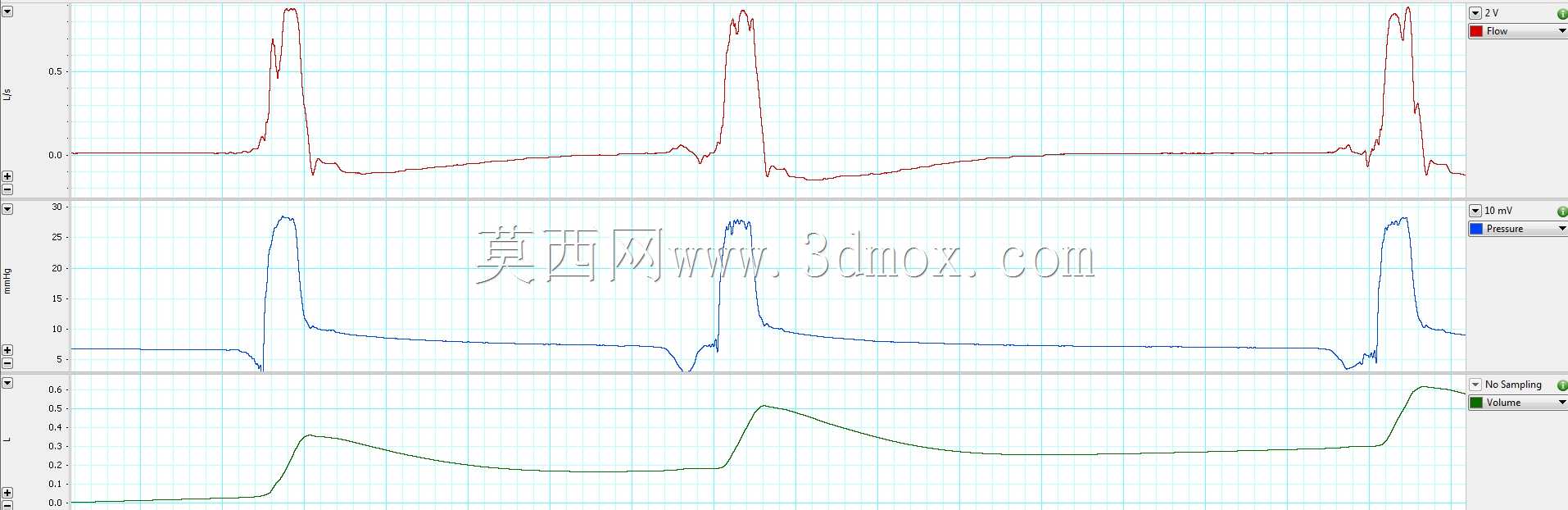

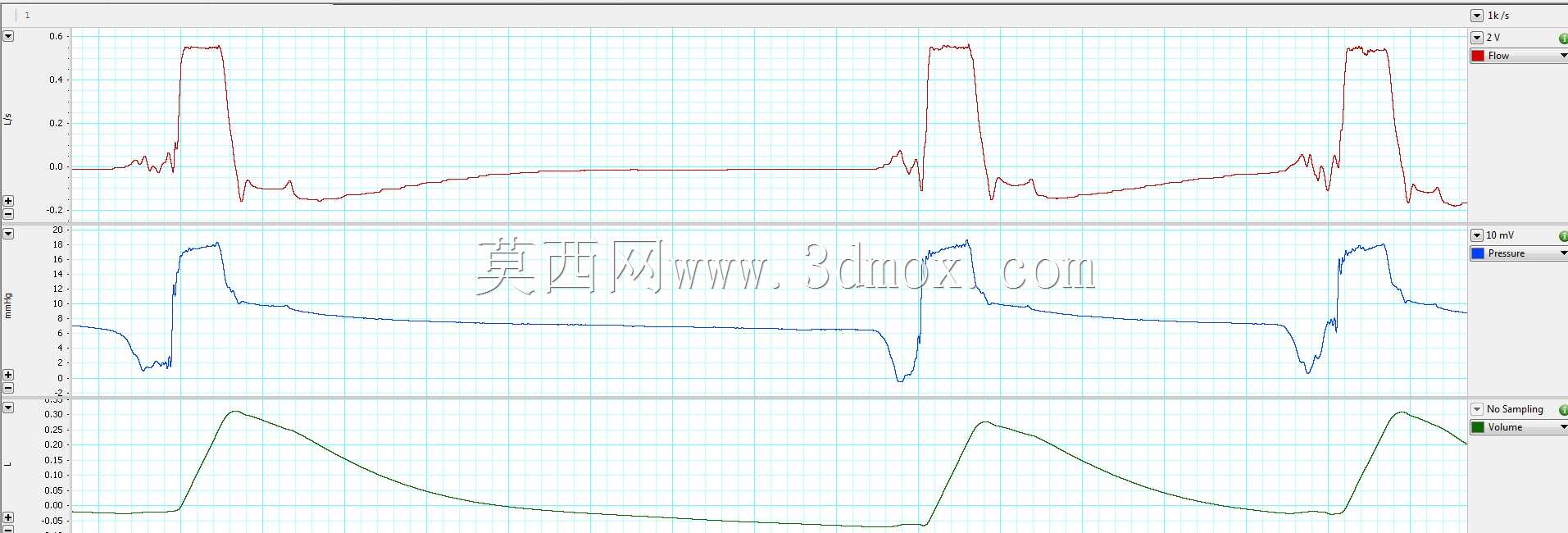

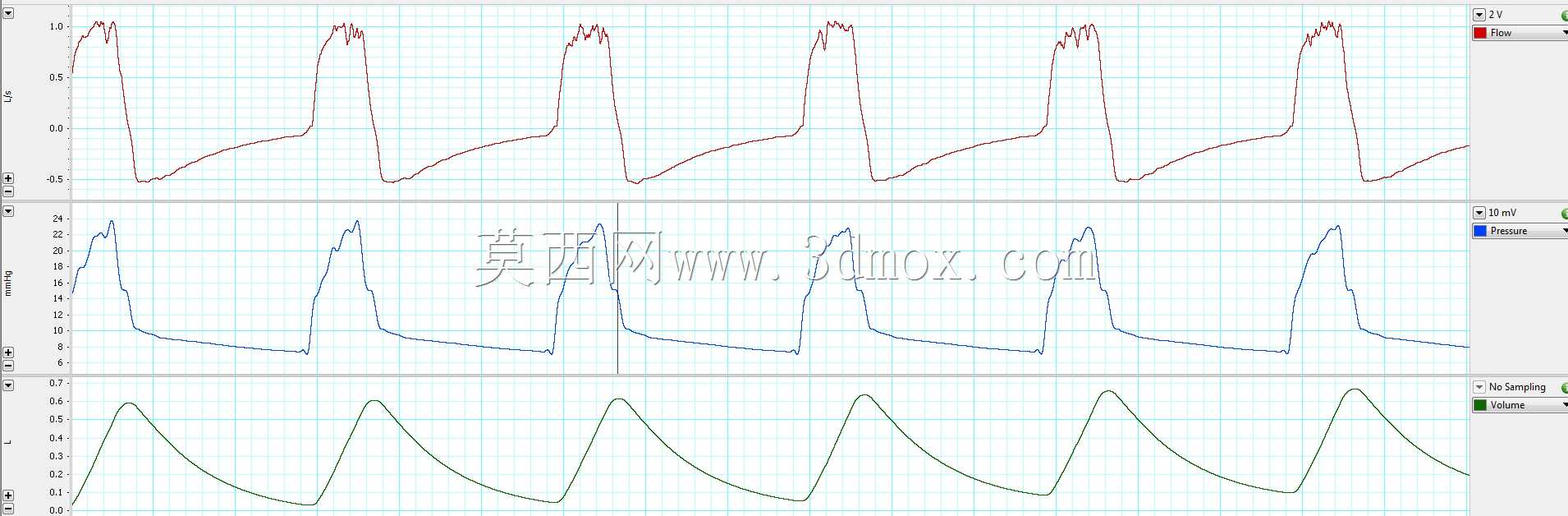

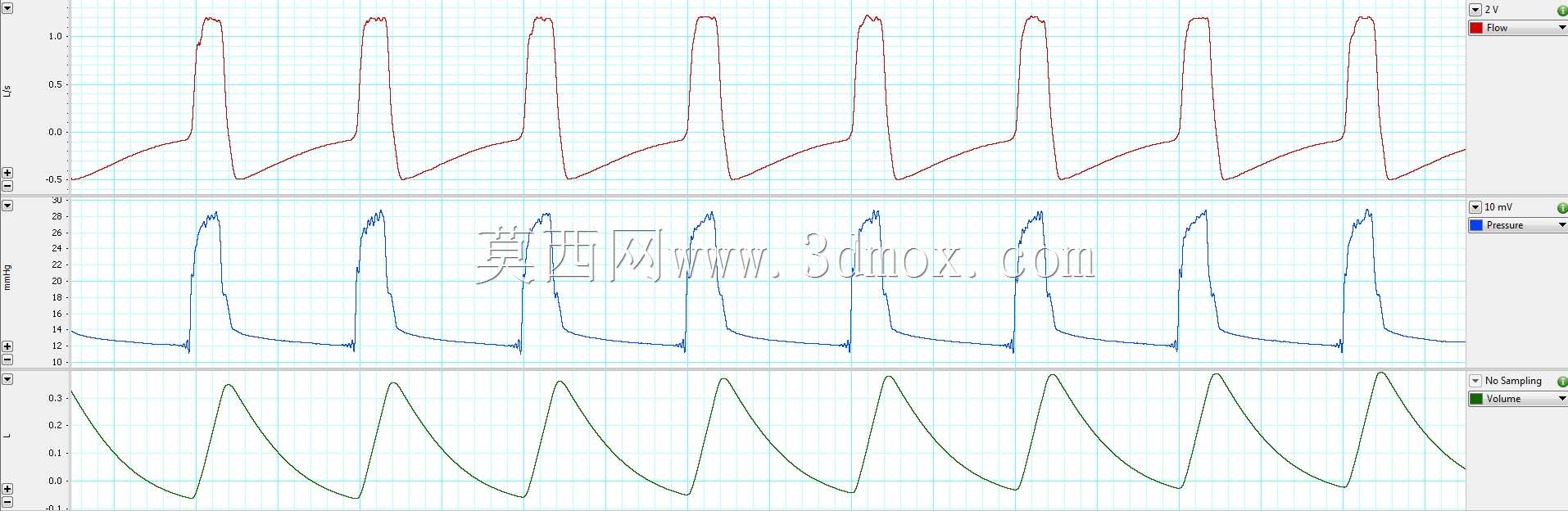

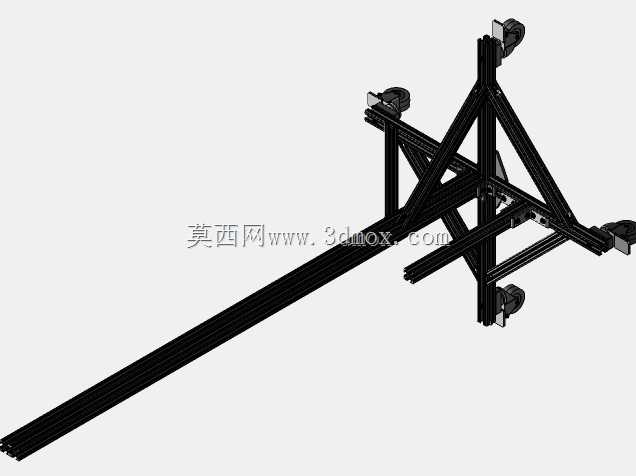

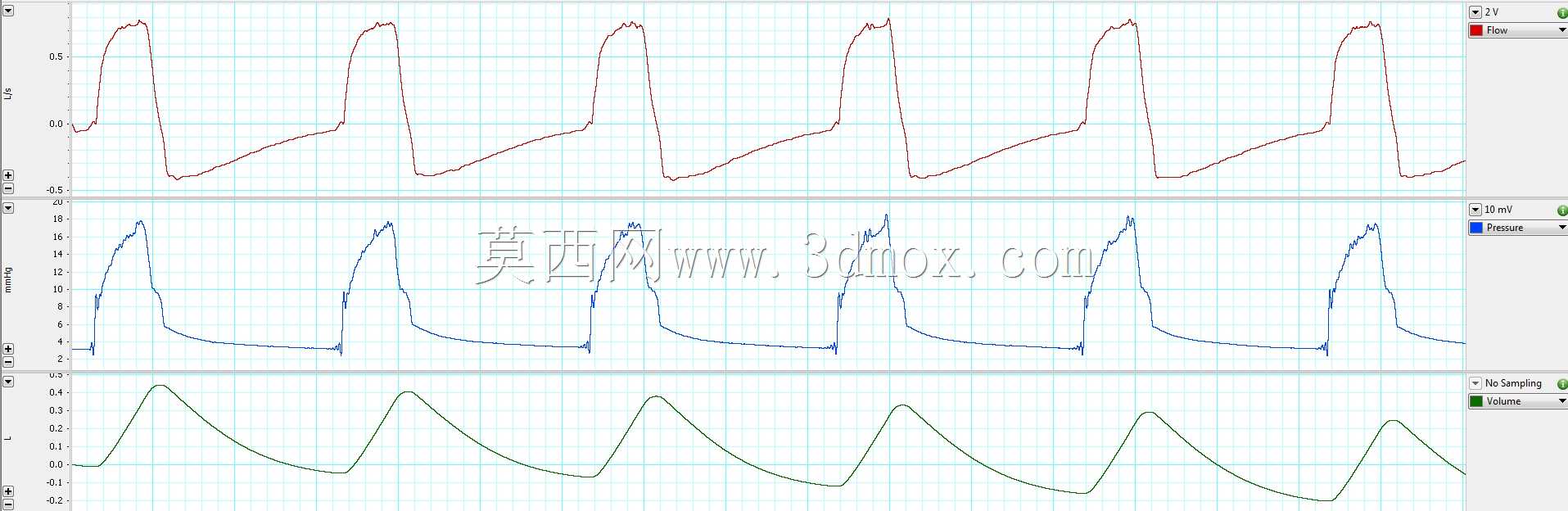

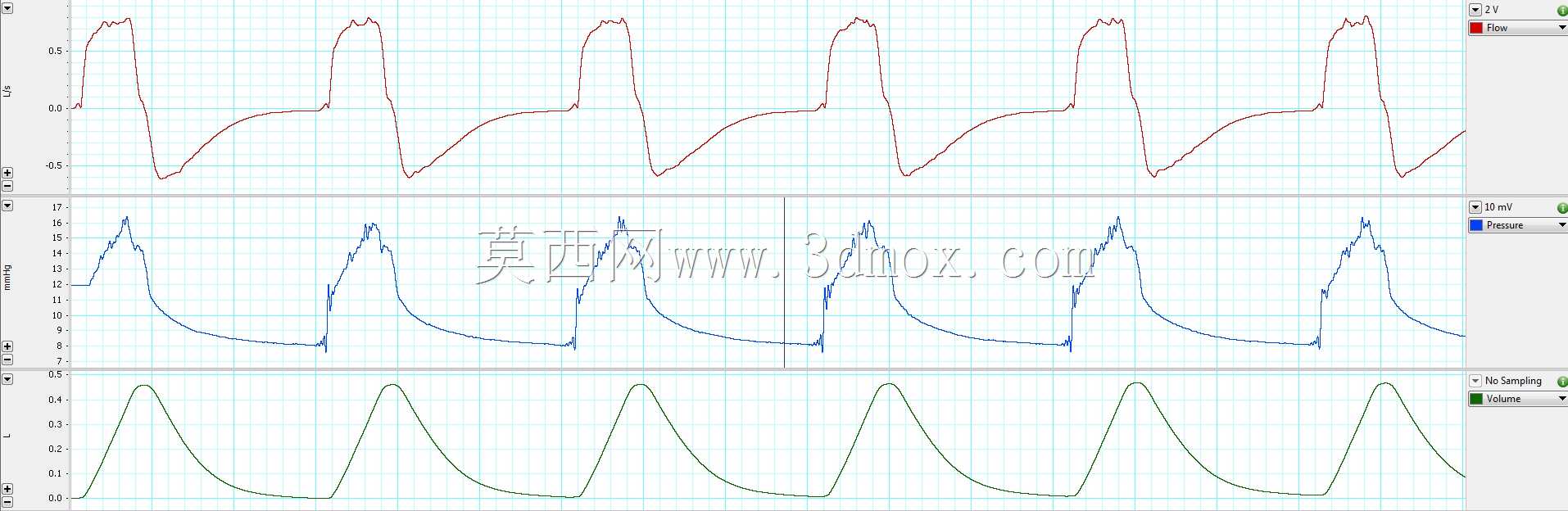

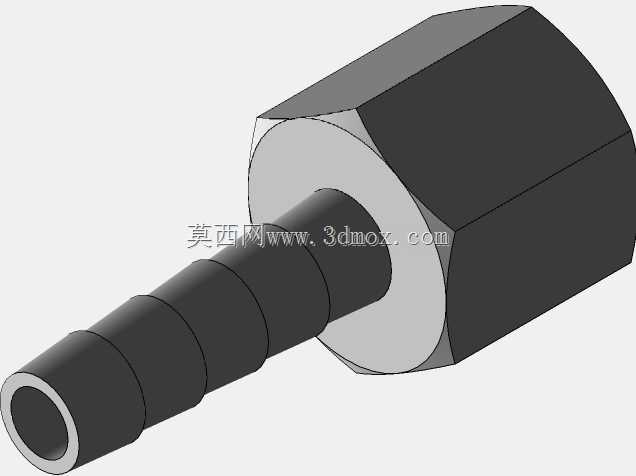

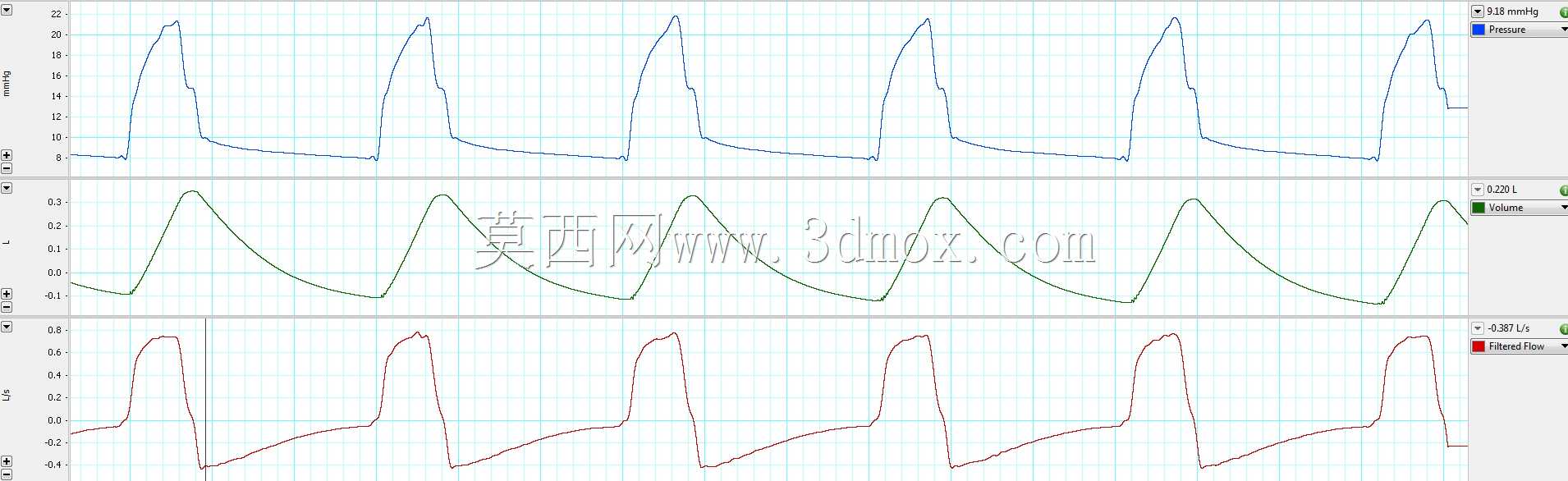

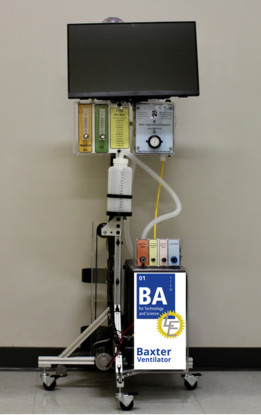

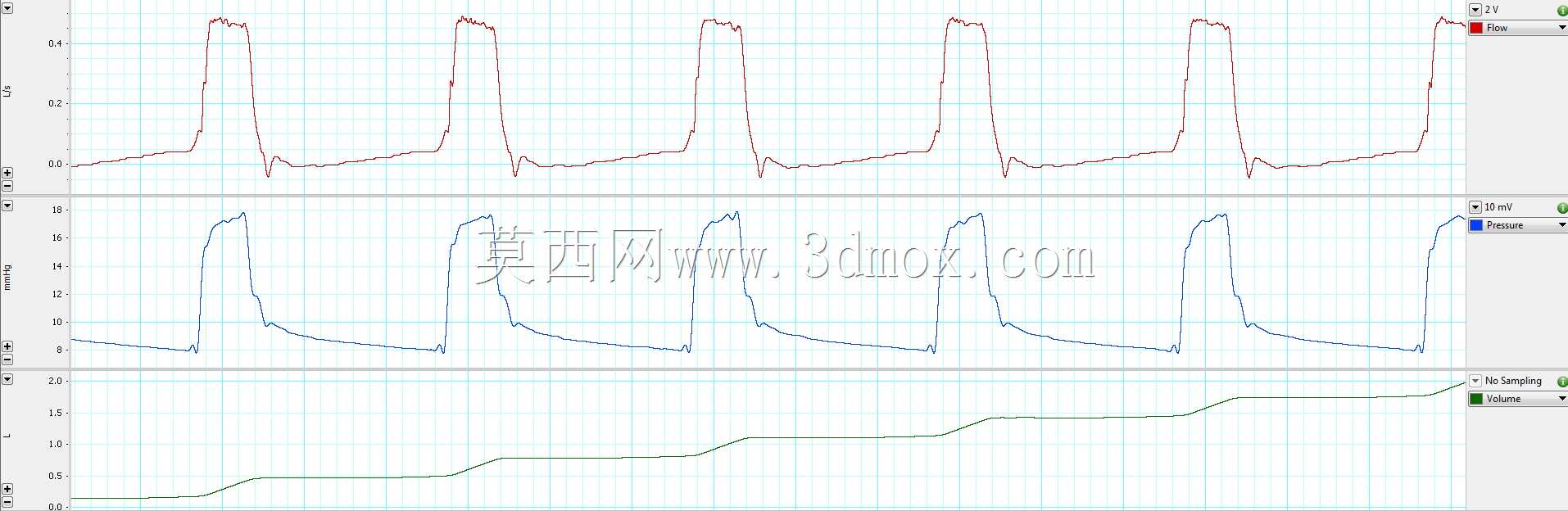

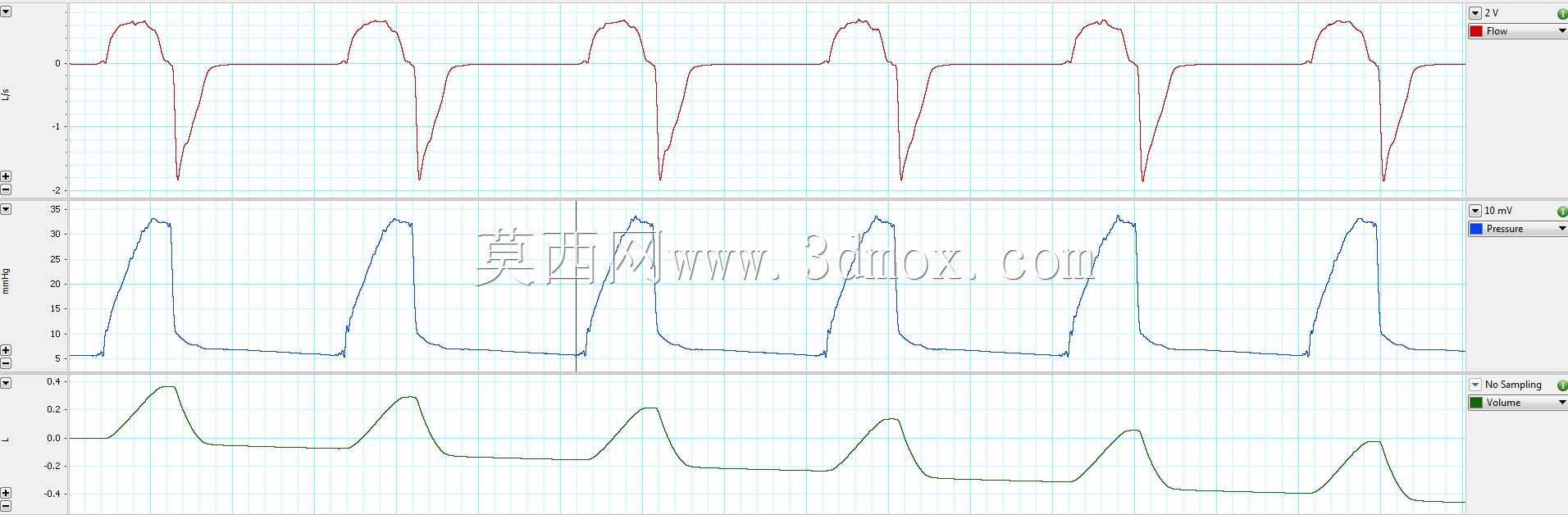

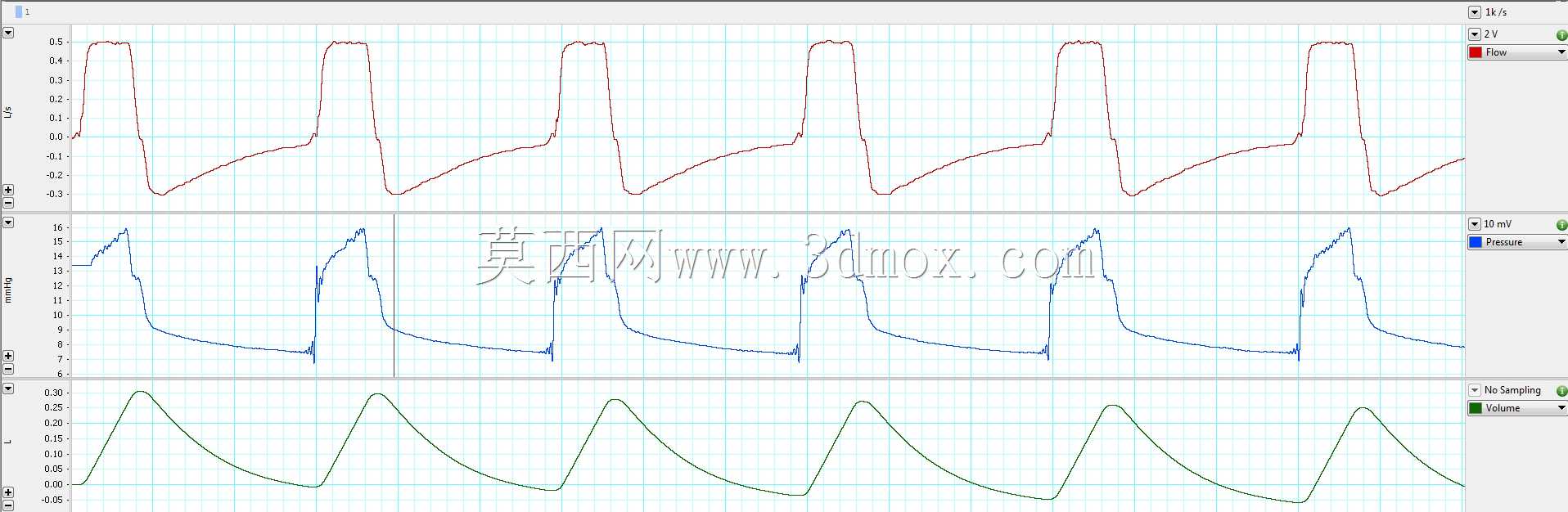

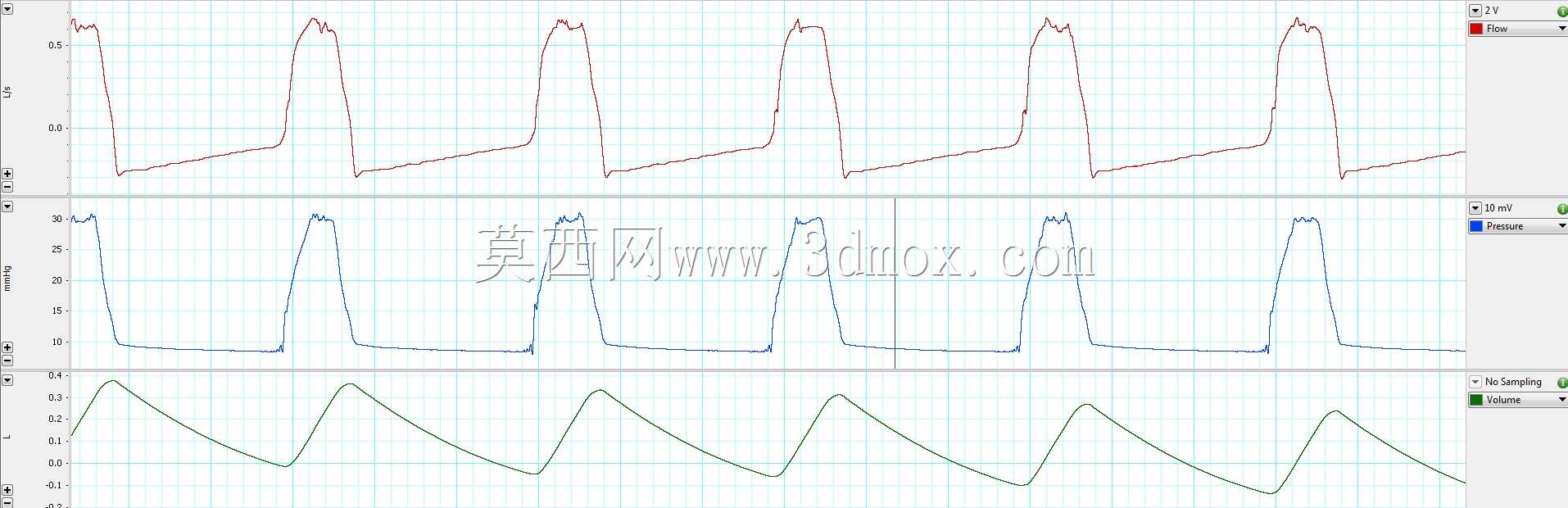

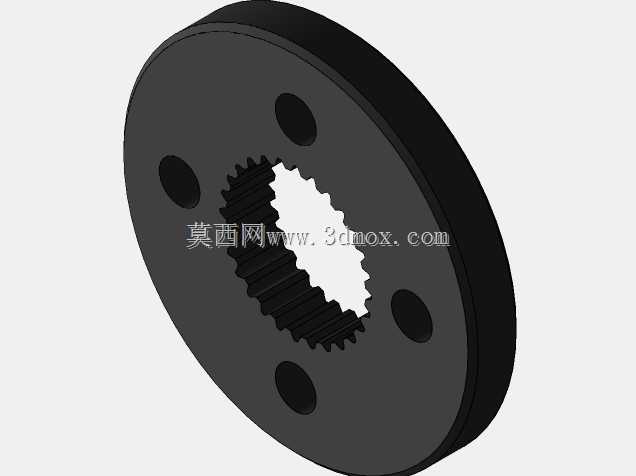

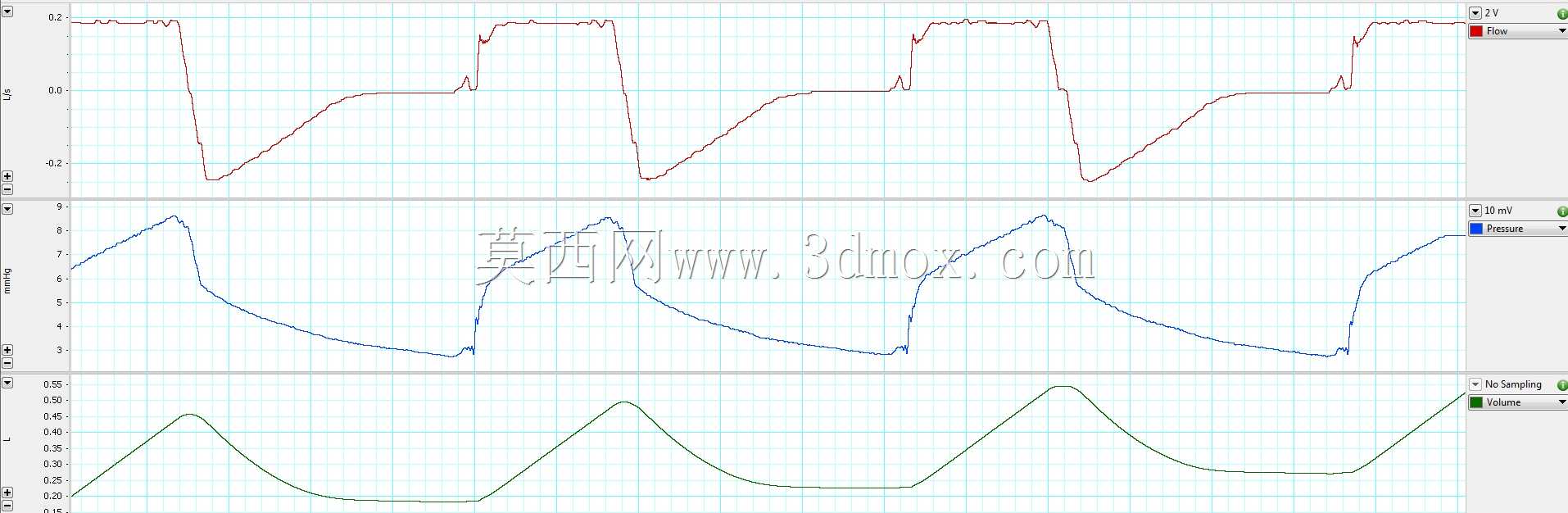

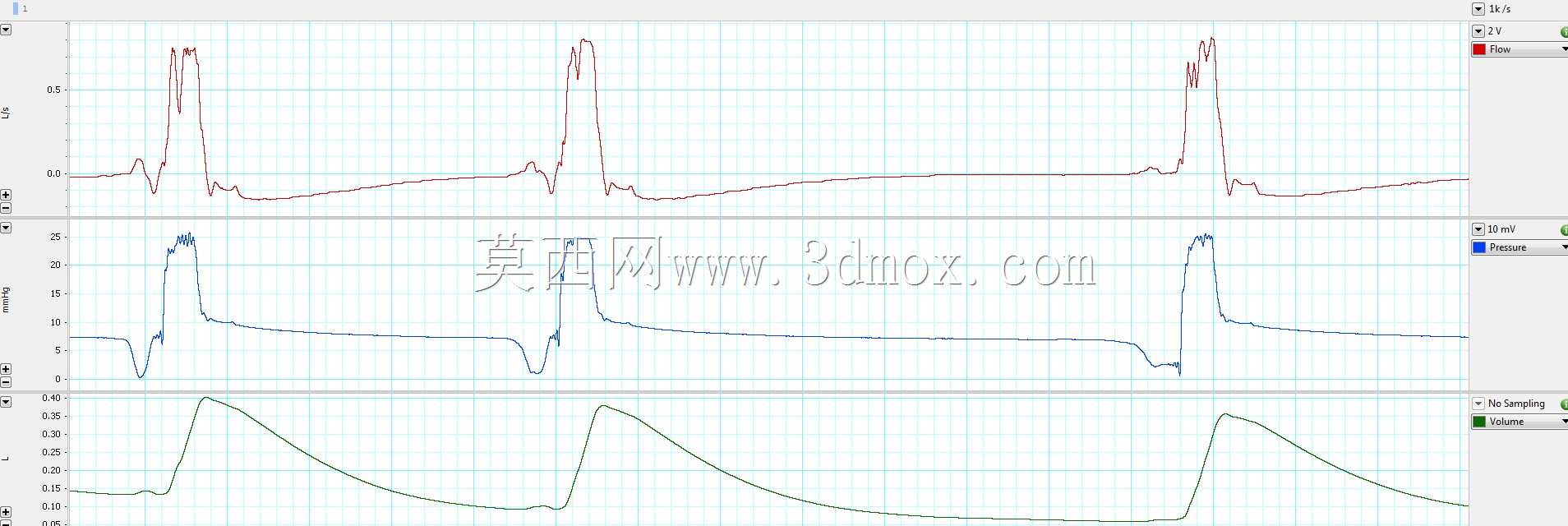

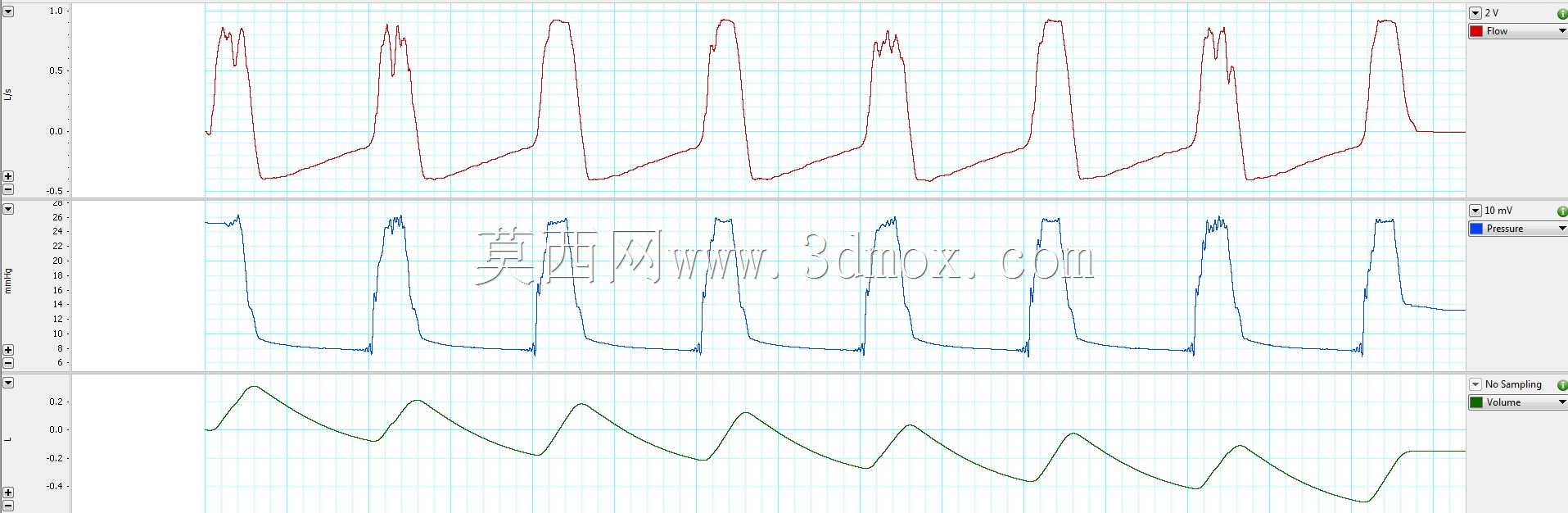

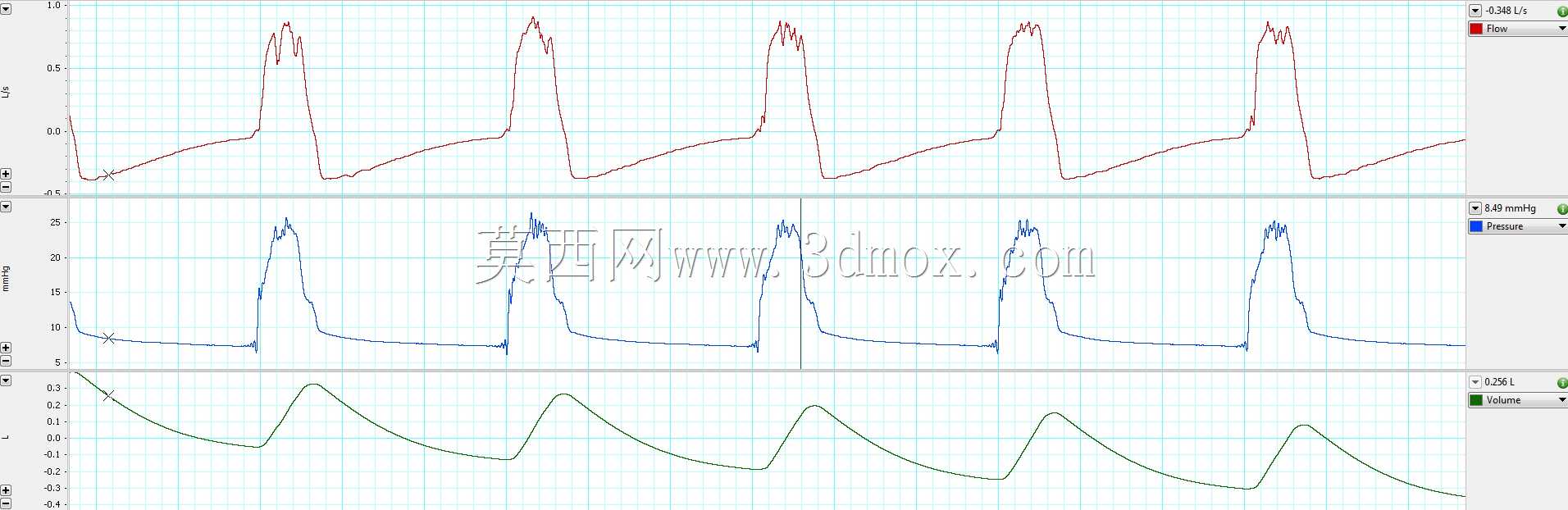

这款呼吸机的结构设计完全围绕应急场景的落地使用展开，整体采用带脚轮的立式铝型材框架作为安装基体，底部框架预留了气源组件、核心动力单元的安装位，中部集成气路控制模块与阀组安装位，顶部预留显示屏安装支架，整体安装边界适配常规病房、急救现场的狭小空间，移动时无需额外拆解部件，脚轮带锁止结构，就位后可快速固定避免移位。从功能实现逻辑来看，设备核心依靠电机带动皮带轮系统驱动大型气缸作为动力输出端，无需外接高压空气源，仅需常规市电即可运行，备用电源状态下可维持九十分钟以上的通气输出，外接氧气罐可通过快插接口直接接入气路，无需额外适配转接件，适配偏远地区、供应链中断场景下的快速部署需求。气路控制部分支持多模式通气切换，受控模式下可实现定容控制连续强制通气、压力控制连续强制通气，辅助模式下可切换压力支持通气、容积支持通气、同步间歇强制通气，呼气末正压、吸气峰压、吸入氧分数参数设置为手动调节结构，同时配套软件监控逻辑，避免参数误调带来的使用风险。设计阶段充分考虑非专业装配场景的落地性，全部选用通用标准五金件与市面易采购的功能部件，装配仅需基础手动工具即可完成，结构上预留了充足的操作维护空间，气路管路采用明装布管方式，故障排查时可快速定位问题点位。控制部分的传感器采集端、用户输入终端通过进程间通信框架完成数据交互，触控屏作为人机交互界面安装在顶部视野最佳位置，操作时无需弯腰即可完成全部参数设置。结构设计上加入了多重冗余安全结构，气路设置超压泄放支路，电气部分做了高低压隔离，避免低压控制回路接入危险电压，整机经过模拟肺工况验证，不同通气模式下的输出气流稳定性、容积控制精度均能匹配临床使用要求，通过调整电机的运行参数即可适配不同患者的通气输出需求，无需改动硬件结构即可覆盖多数临床呼吸支持场景。
