应急备用简易呼吸辅助装置结构设计

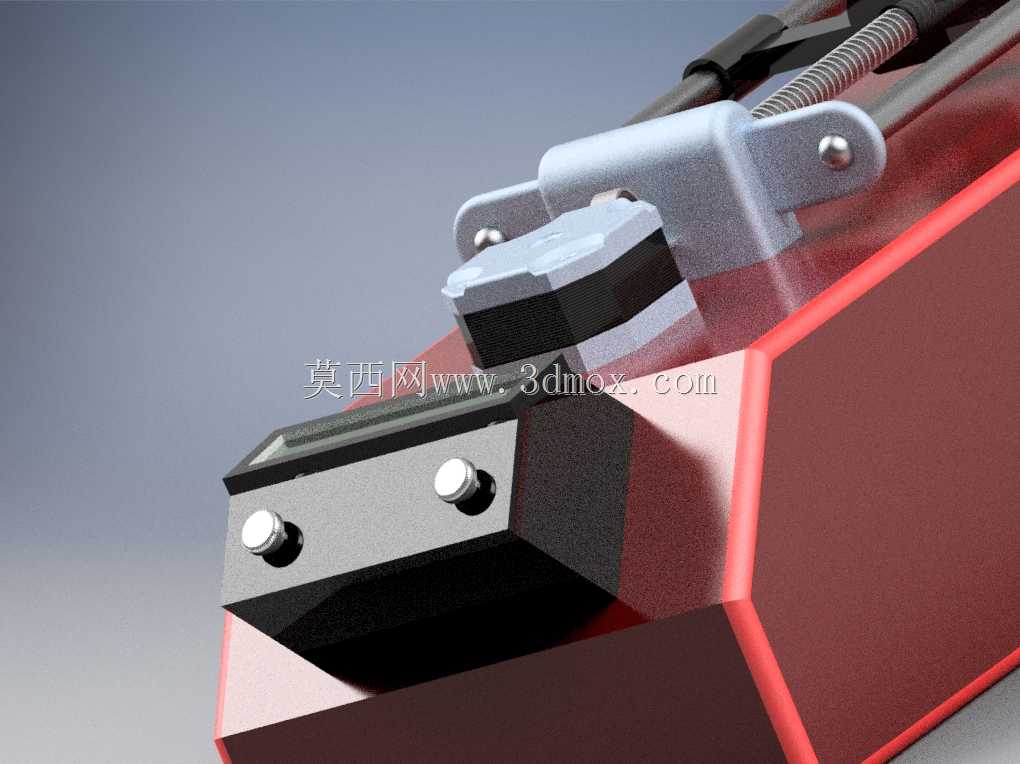

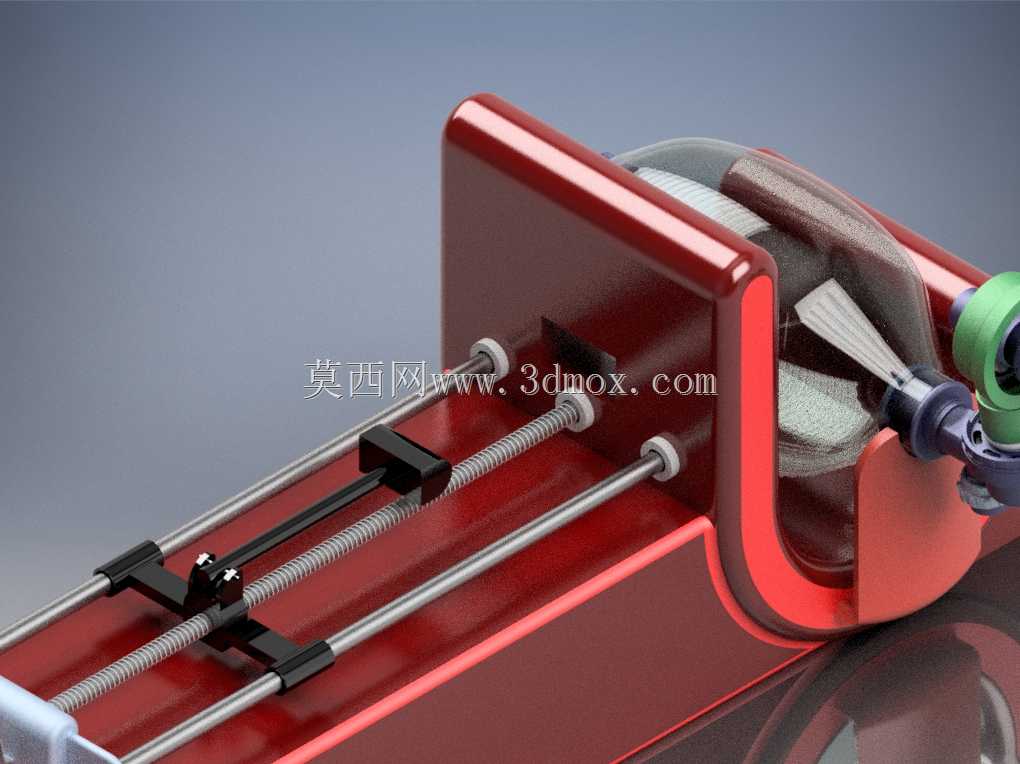

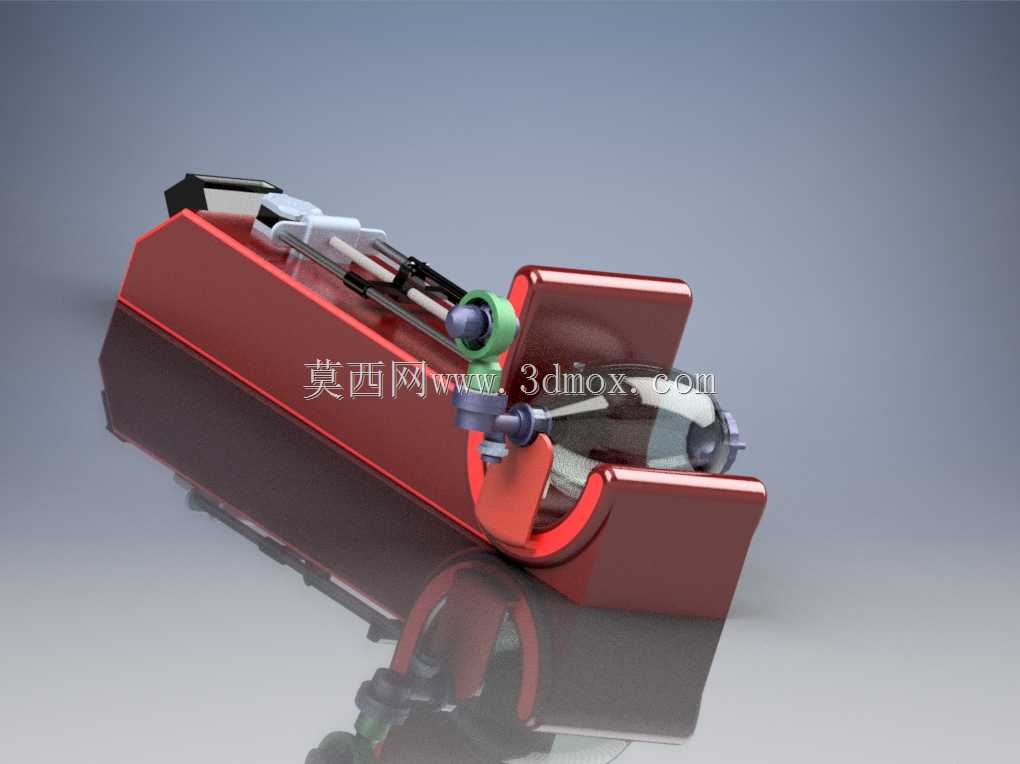

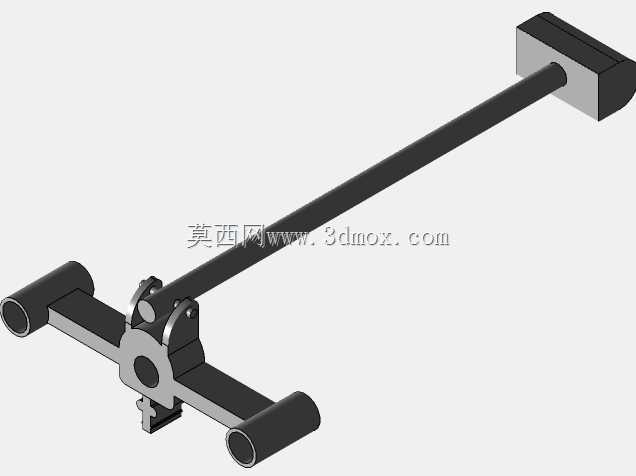

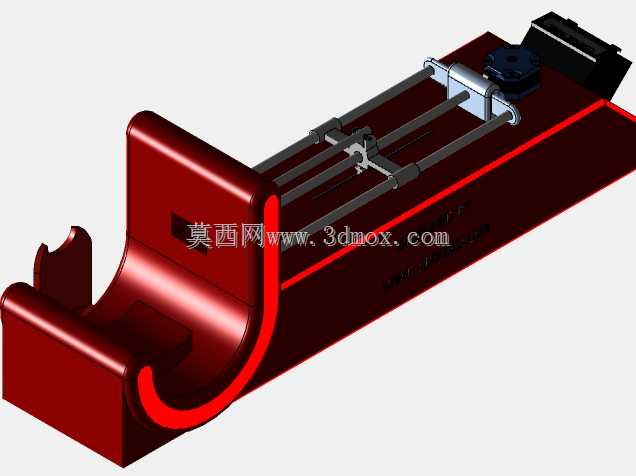

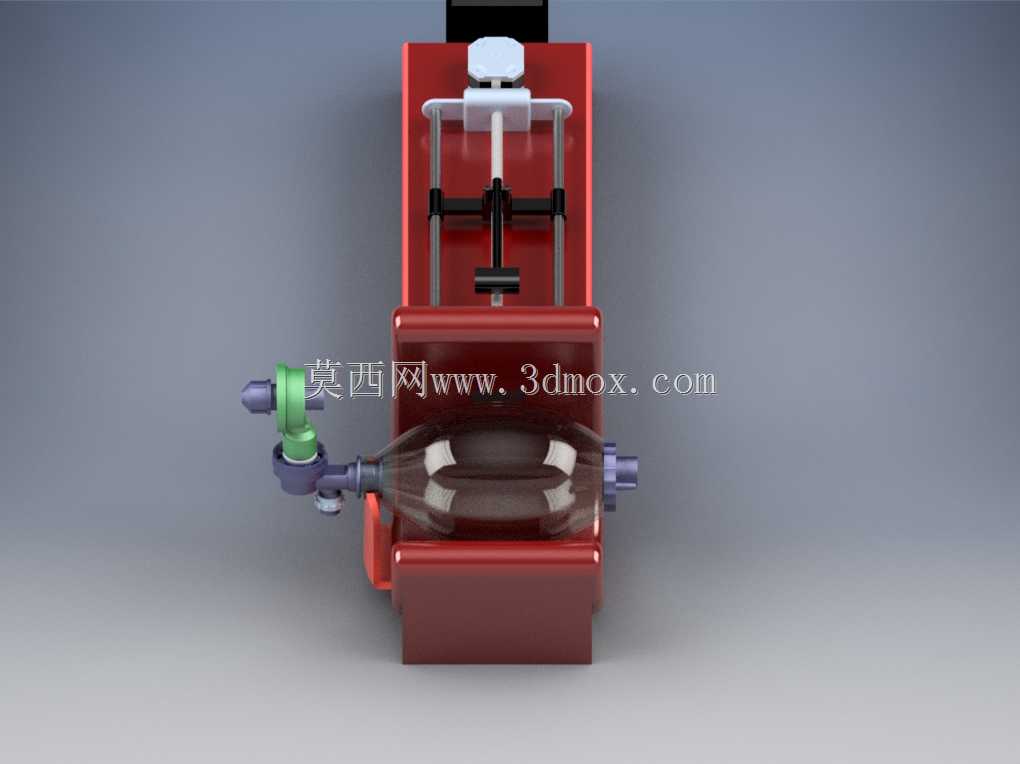

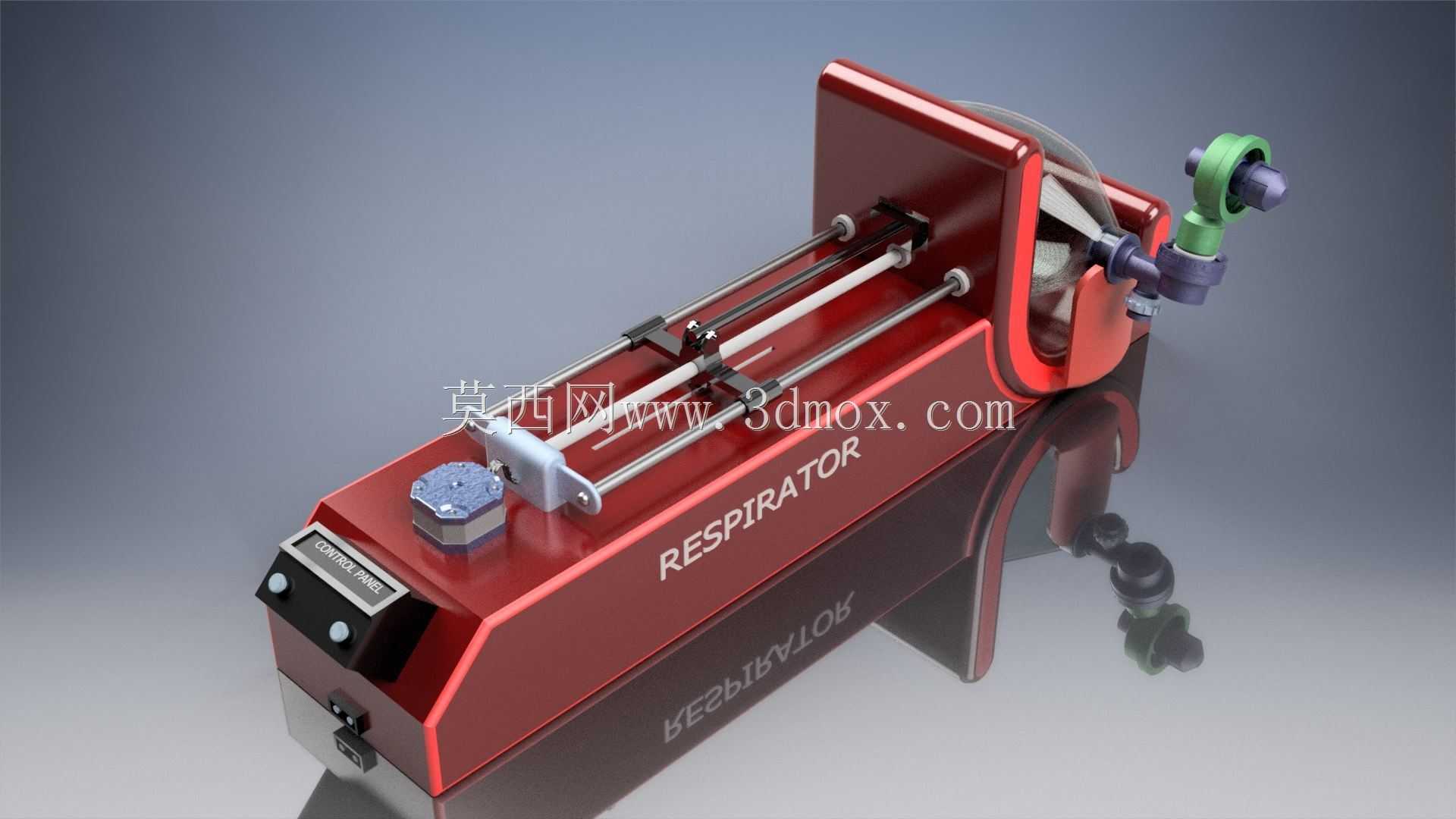

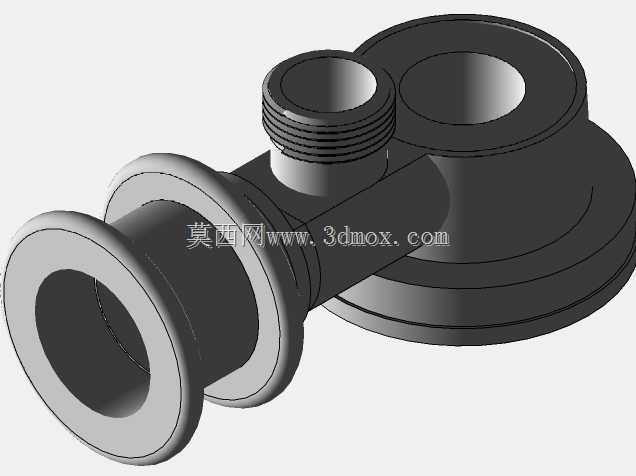

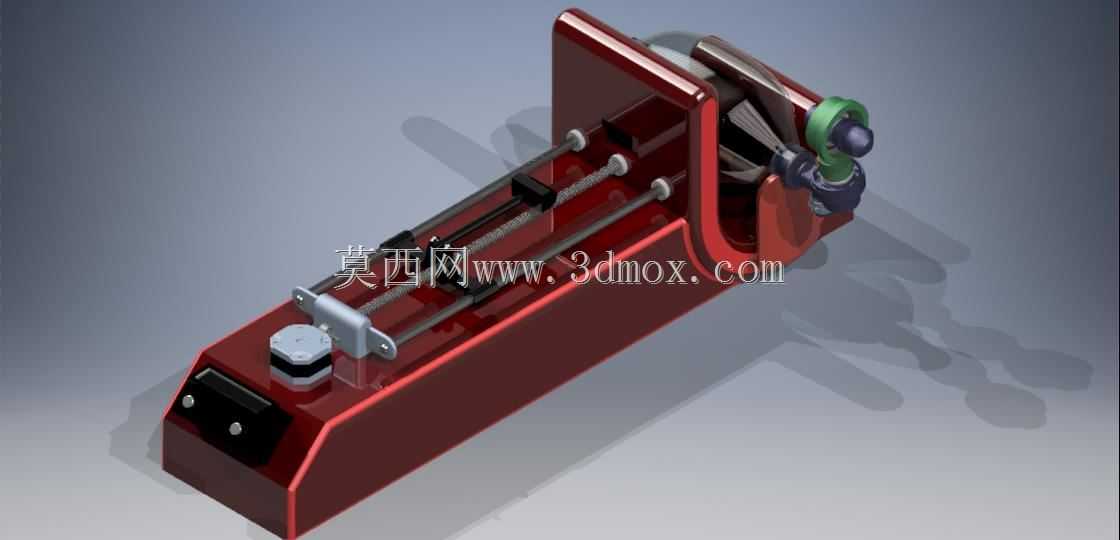

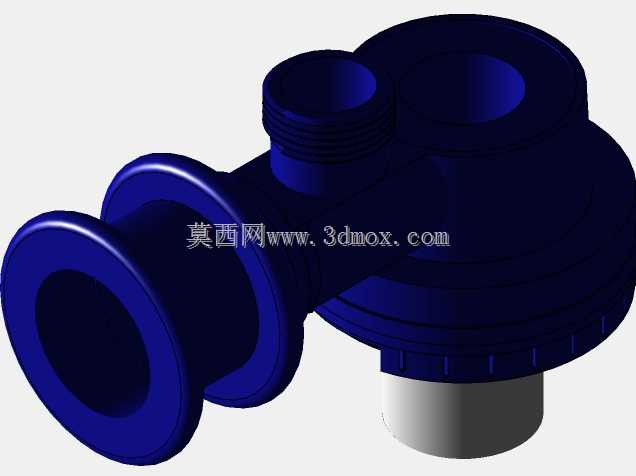

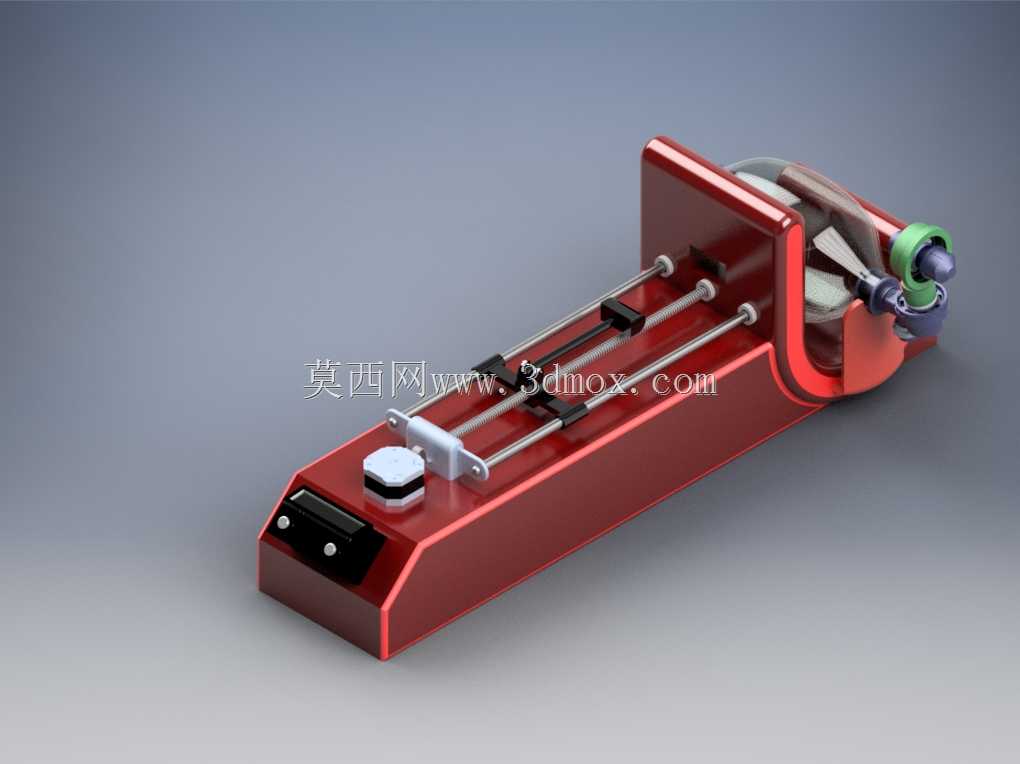

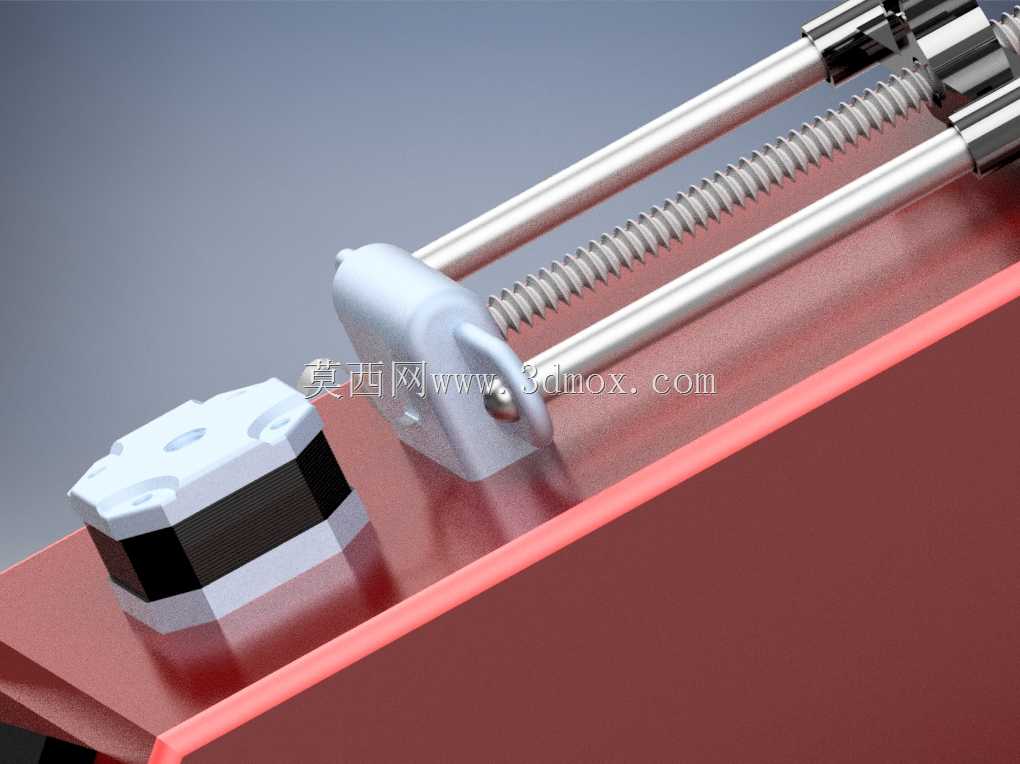

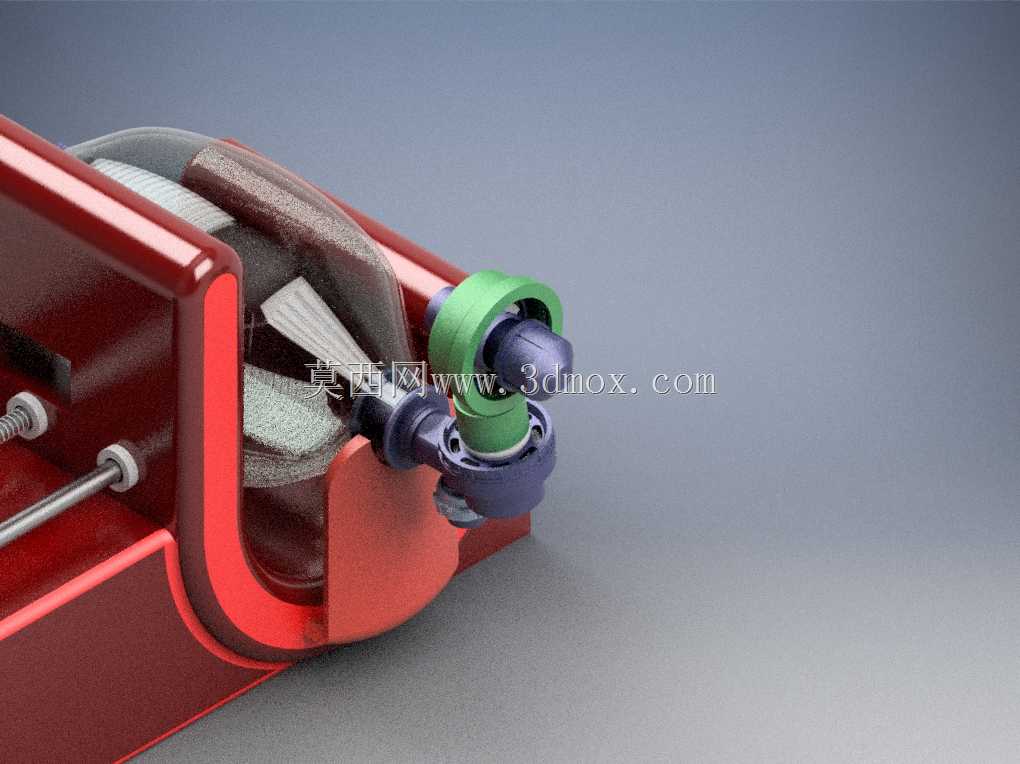

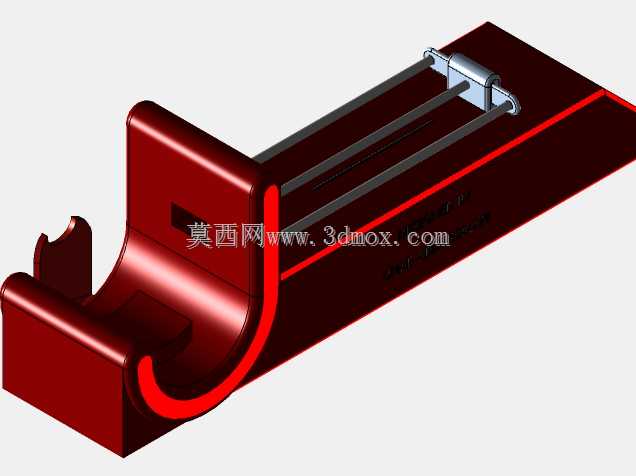

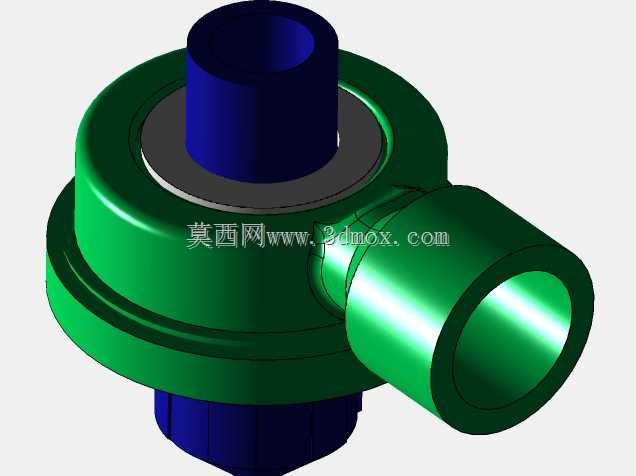

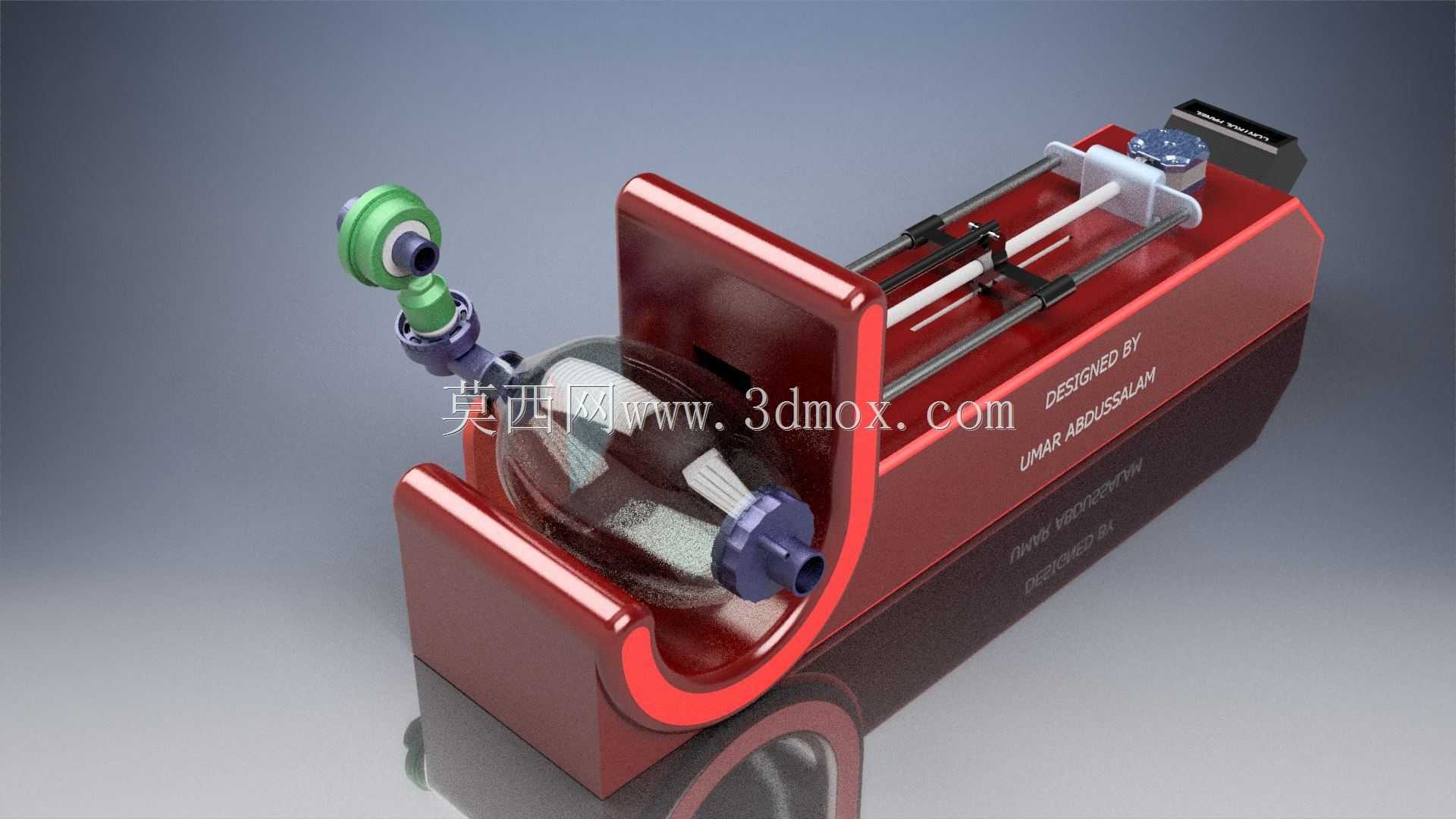

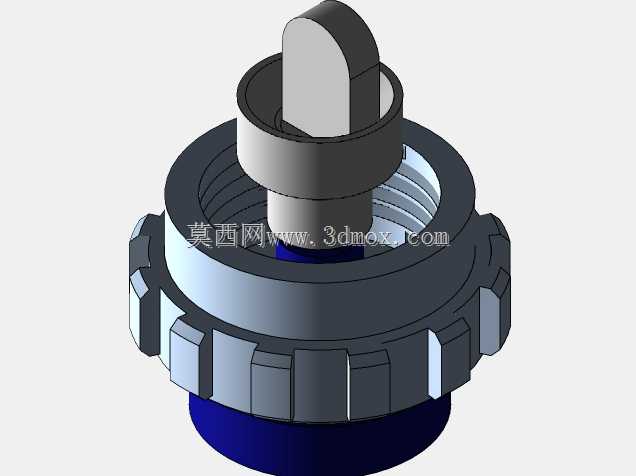

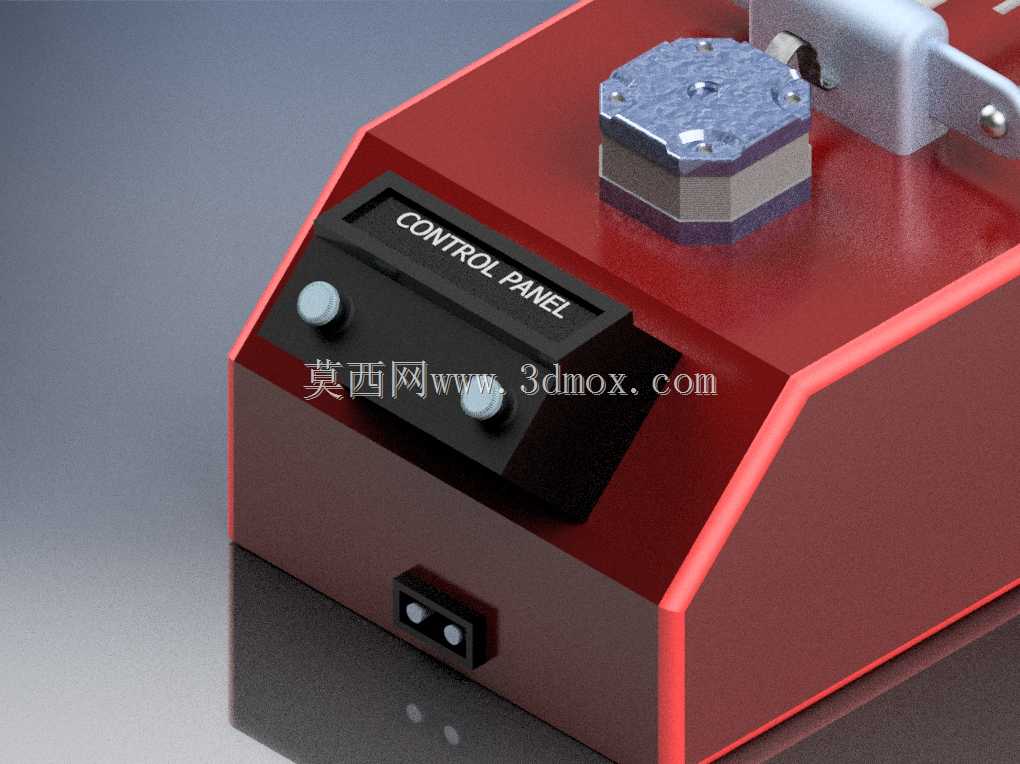

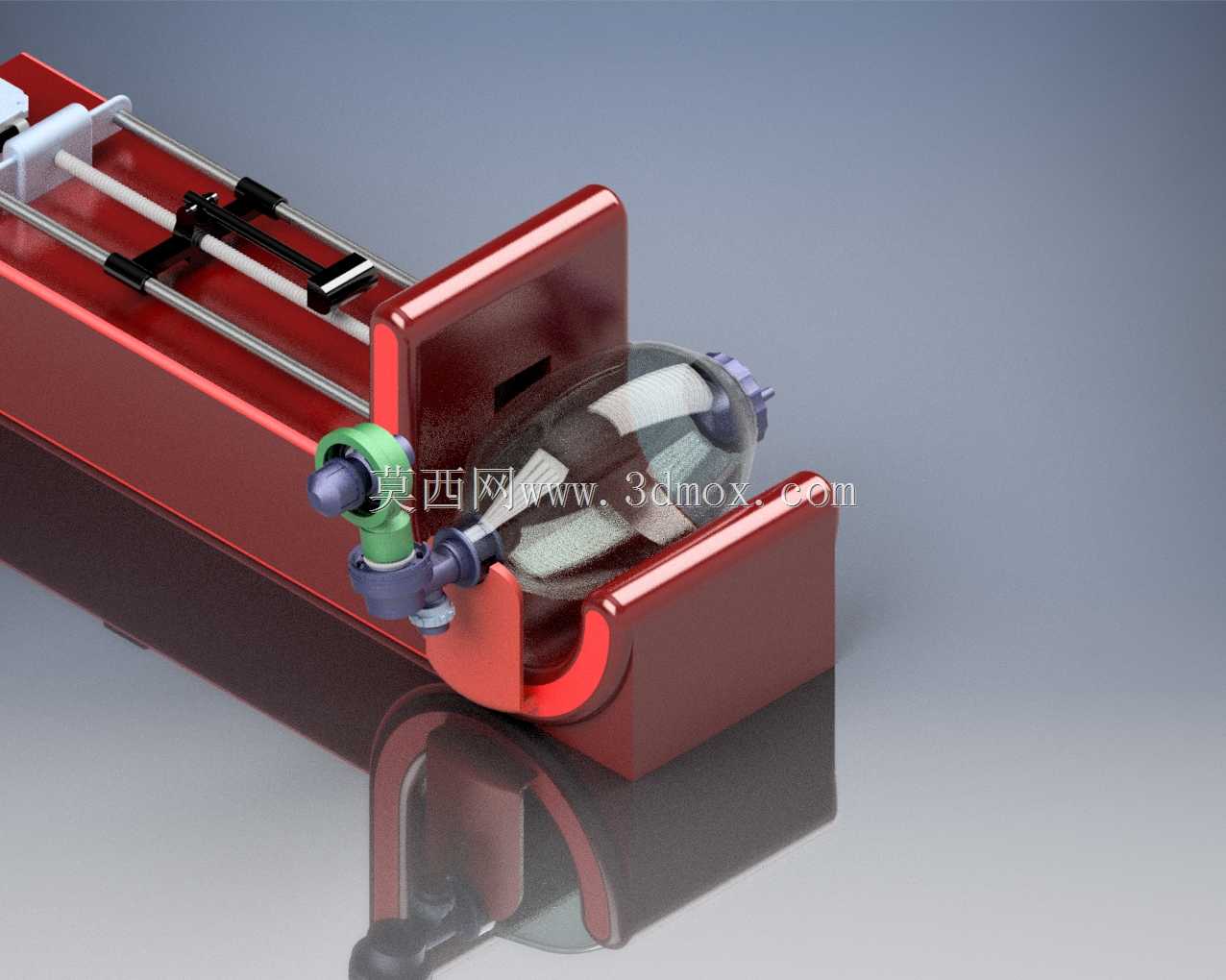

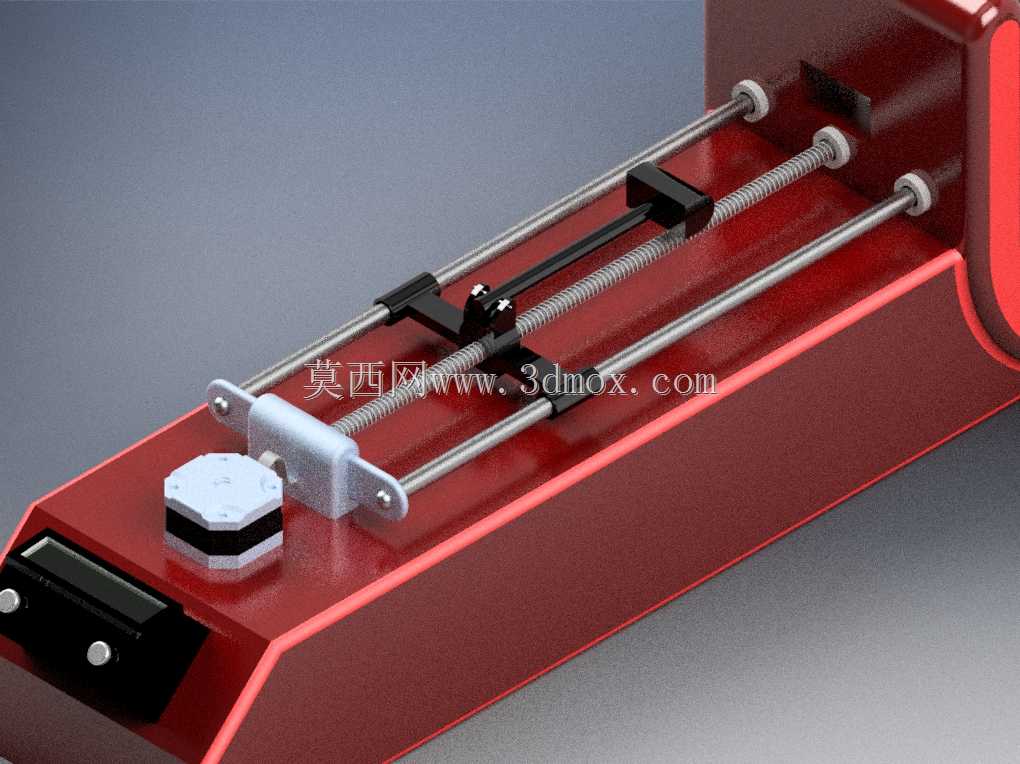

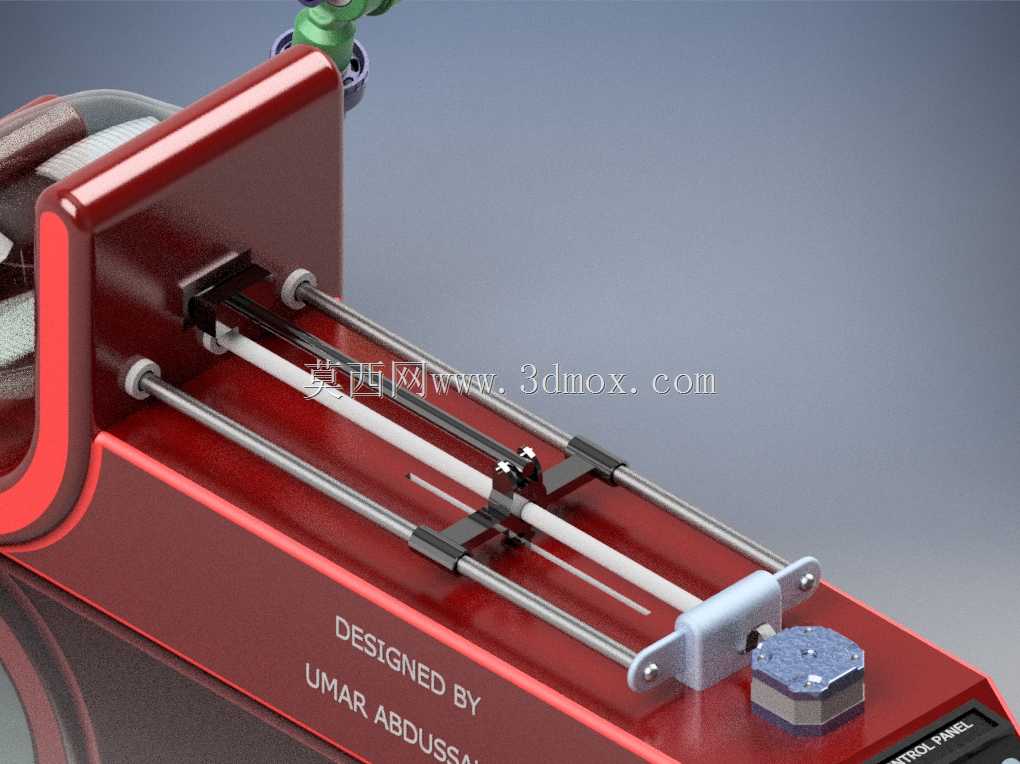

这款呼吸辅助装置的设计初衷，是面向电力供应不稳定、医疗资源匮乏的欠发达区域，作为常规呼吸机故障、断电或批量公共卫生事件发生时的临时呼吸支持替代方案，填补基层急救场景下的设备缺口。从结构布局来看，整机采用卧式一体化集成设计，主体框架为一体式铣削成型的红色承载壳体，所有功能组件均内嵌或侧装于壳体之上，整体安装边界控制在长420mm、宽180mm、高210mm范围内，无需额外搭建安装支架，可直接放置于急救推车、临时诊疗台甚至平整地面使用，对使用场景的场地条件要求极低，适配野外临时医疗点、社区应急隔离点、乡镇卫生所等多种非标准诊疗环境。动力传输部分采用双平行光轴导轨搭配滑动执行座的结构，相比传统单轴传动结构，双导轨设计可大幅降低推送过程中的径向偏摆，保证呼吸推送气量的稳定性，执行座的行程通过端部的机械限位块硬限位，避免超行程造成的气道压力过载，无需复杂的电子限位程序即可实现基础的安全防护，适配无稳定电力供应时的手动驱动改造需求。气路输出端设置了快插式标准呼吸回路接口，搭配可旋转的万向接头组件，可适配不同规格的成人呼吸面罩与管路，接头处的旋转结构可避免管路弯折造成的气路堵塞，在患者体位小幅变动时也能保证气路通畅。壳体侧面集成的调压阀组件可实现输出气压的线性调节，调节范围覆盖常规成人辅助通气所需的压力区间，调压旋钮旁设置了直观的刻度标识，操作人员无需经过复杂培训即可快速完成参数调整。设备前端设置了简易的启停控制按键与状态指示窗，仅保留最核心的操作功能，避免复杂电控系统在恶劣环境下的故障风险，整体结构的零部件通用化率极高，大部分传动、密封零件均可采用常规五金标准件替代，在供应链断裂的极端场景下也可完成快速维修替换。从设计逻辑上，该装置完全舍弃了常规高端呼吸机的复杂传感与电控模块，所有核心功能均通过纯机械结构实现，大幅降低了设备的制造成本与维护难度，在应急场景下的可靠性远高于依赖精密电子元件的常规呼吸设备，既可以作为基层医疗机构的常备备用设备，也可作为应急救援物资批量储备，在突发公共卫生事件、自然灾害救援等场景下快速部署投入使用。
