菲力尔紧凑型USB接口热成像相机结构

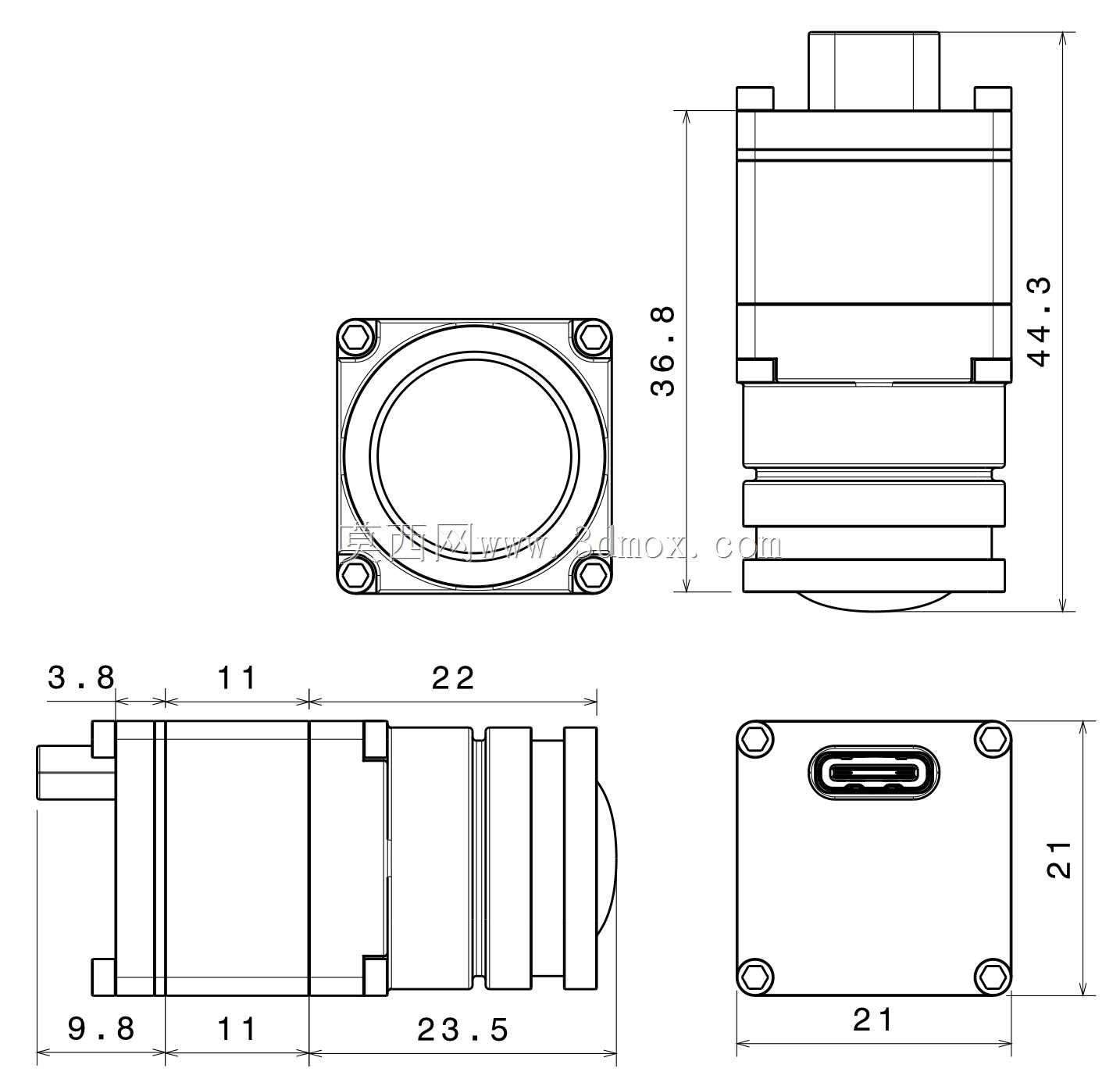

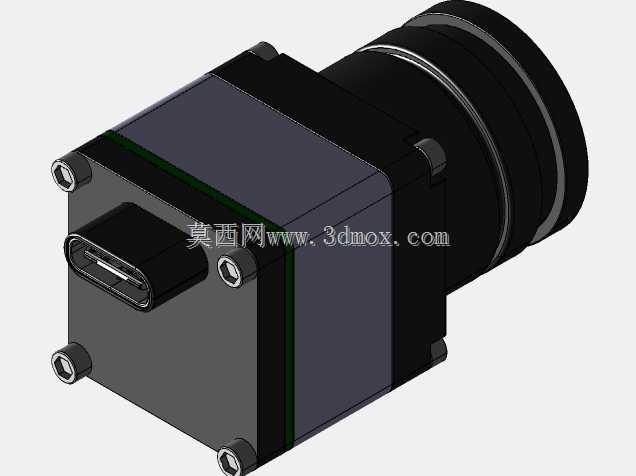

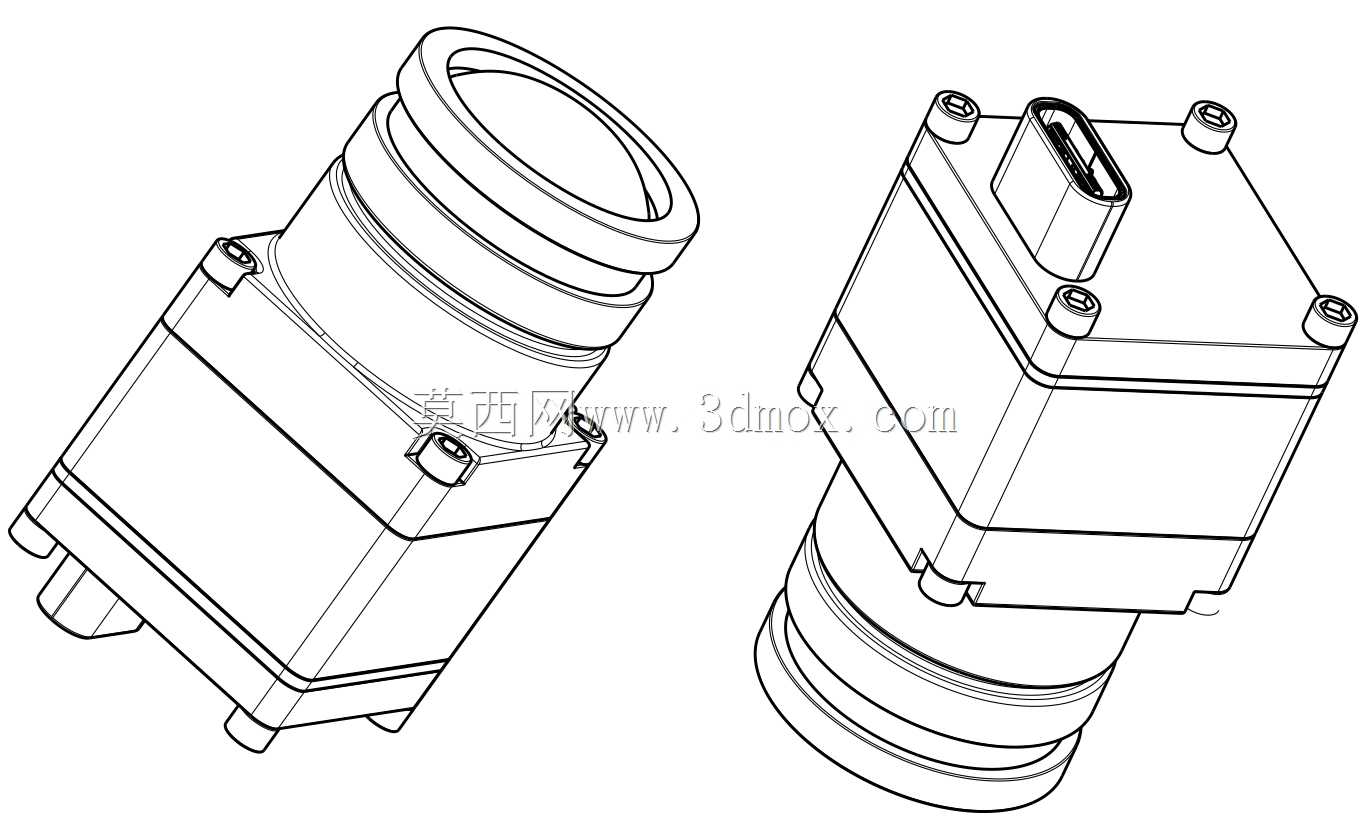

这款热成像采集设备的三维结构，在做设备集成方案时能给结构工程师省不少对接的麻烦，很多做工业巡检、嵌入式视觉采集的项目里，选这类紧凑型热成像模组最头疼的就是安装边界和接口干涉问题，这个模型把所有装配细节都还原到位，不用反复找厂商要2D图纸核对空间。从实际应用场景来看，这类小体积热成像模组常被集成在便携巡检终端、自动化产线温度筛查工位、小型无人机吊舱里，不像大体积的工业热像仪需要预留大量安装空间，它的方形主体加侧出镜头的布局，能适配狭窄的设备内腔安装位，做结构排布时可以直接把模型拖进装配体里核对周边元器件的间隙，不用反复调整支架位置。从功能特性上看，它自带的USB接口兼顾供电和数据传输，不用额外布置供电线路，集成时只需要预留标准USB接口的插拔空间就行，接口端做了内凹的防护设计，装配时能避免插头磕碰周边电路板，镜头端的多层镜筒结构做了阶梯式限位，安装遮光罩或者外接滤光片时可以直接靠台阶定位，不用额外做定位结构。设计思路上完全走紧凑集成路线，主体外壳用四颗内六角螺丝做周向固定，四个安装螺丝孔位分布在主体端面的四个角，既可以做端面贴装，也能通过角上的孔位转接L型支架做侧装，安装方式非常灵活，外壳上的密封胶圈槽直接做在壳体拼接处，集成时不用额外设计密封结构就能满足常规工业场景的防尘要求。尺寸边界上，主体方形截面的边长控制得非常紧凑，镜头伸出长度和主体长度的比例经过优化，不会因为镜头过长导致设备整体重心偏移，装在移动巡检设备或者小型吊舱上时不会因为重心问题增加额外的配重需求，接口端的Type-C接口位置做了下沉处理，插头插入后不会突出主体端面太多，进一步压缩了整体安装需要的纵深空间，做薄型设备集成时这个细节非常实用。镜筒部分的滚花结构不是装饰，实际装配时可以用来手动微调镜头焦距，不用额外借助工具，做设备维护时能快速完成现场调校，壳体侧面的细微凹槽是走线限位槽，集成时如果需要外接同步触发线，可以顺着凹槽走线，不用额外设计走线卡扣，避免线缆和周边运动部件剐蹭。
