长条柔性弯曲检测传感器结构设计

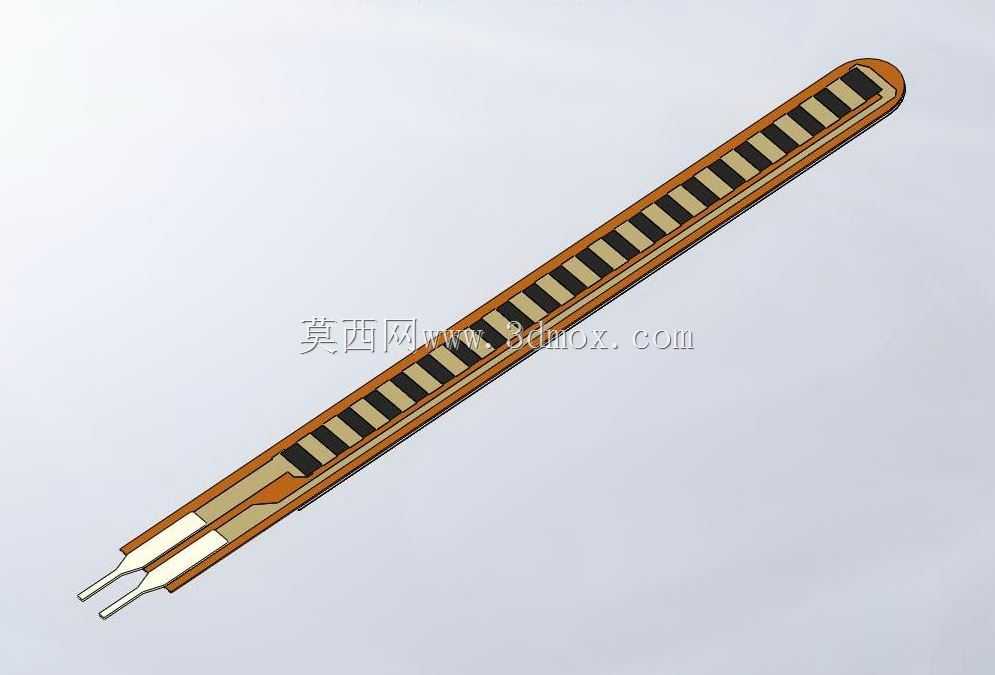

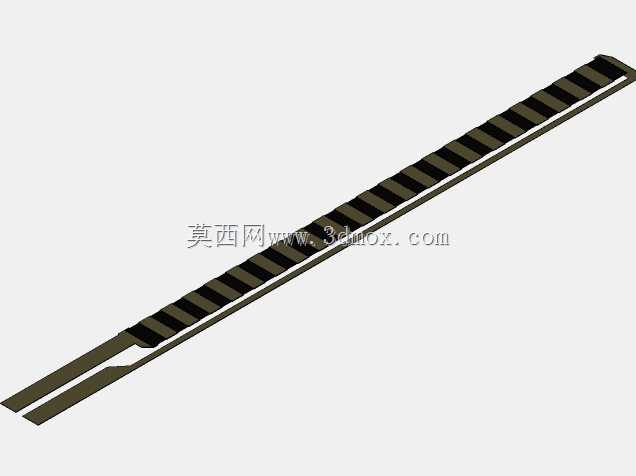

这类长条状柔性弯曲传感器，核心是通过基材表面的力敏材料层，在自身发生弯曲形变时改变输出电阻值，从而将物理弯曲角度、形变幅度转化为可采集的电信号，目前在多类民用、工业场景中都有成熟应用。做结构设计时首先要考虑安装边界，这类传感器整体为薄型长条形结构，厚度通常控制在1mm以内，宽度根据检测量程从5mm到15mm不等，长度可根据检测需求选型，末端引出两根扁平信号引脚，安装时不需要预留大的装配空间，可直接贴合在被检测曲面、活动关节表面，不会对被检测部件的原有运动轨迹造成额外干涉。从功能特性来看，这类传感器没有刚性结构件，整体可随附着面同步弯曲，最小弯曲半径可做到5mm左右，能够适应反复弯折的使用场景，常规工况下弯折寿命可达百万次级，适合需要长期检测形变的位置。在康复医疗领域，这类传感器常贴合在康复训练手套、关节护具表面，用来采集患者手指、手肘、膝关节的弯曲角度，辅助评估康复训练动作的完成度，也可集成在理疗设备中，根据肢体弯曲状态调整输出参数；在消费电子与娱乐场景，可集成在体感游戏手套、柔性交互控制器中，捕捉手部动作姿态实现交互输入；在工业机器人与协作机械臂领域，可贴装在机械臂关节外侧或者柔性夹爪表面，检测夹爪的弯曲开合程度，或者检测机械臂运动过程中是否发生意外碰撞形变，作为碰撞检测的补充传感单元；在乐器领域，也可集成在电子琴键、柔性打击垫下方，检测按键的按压力度与形变程度，输出对应力度的演奏信号。设计这类传感器的配套安装结构时，要注意避免尖锐边角直接压迫传感区域，固定时优先选用双面胶贴合或者薄型压条固定，不能过度挤压传感层导致信号基线偏移，信号引脚位置要做应力释放结构，避免反复弯折时引线根部断裂。建模时需要还原层叠结构：最外层是绝缘耐磨的聚酰亚胺封装层，中间是力敏传感材料层与导电电极层，末端引脚位置做补强处理，保证插接或者焊接时的结构强度，整体外形要做圆角过渡，避免安装时划破附着面或者自身封装层。
