全自动一拖二平面口罩生产线三维结构

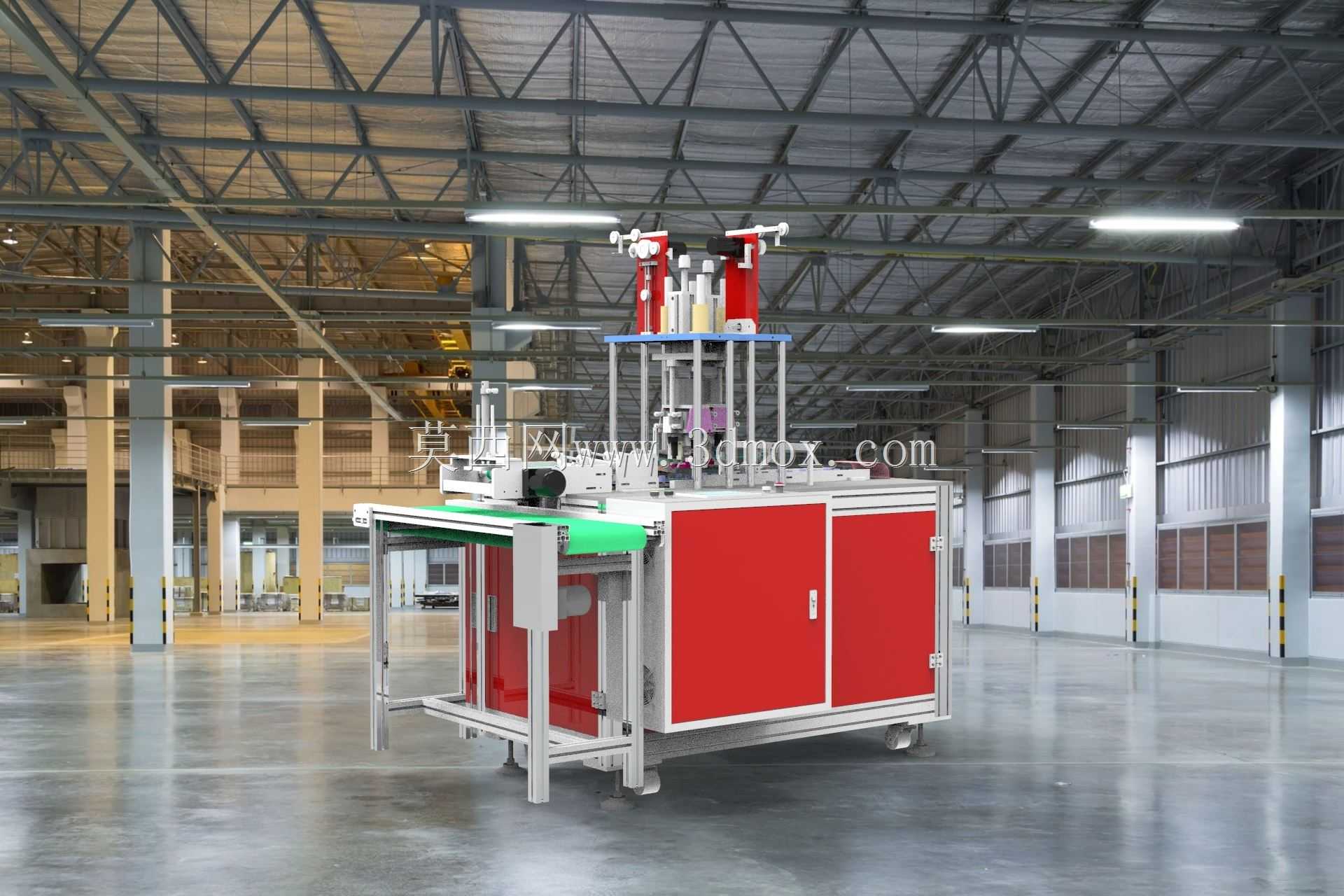

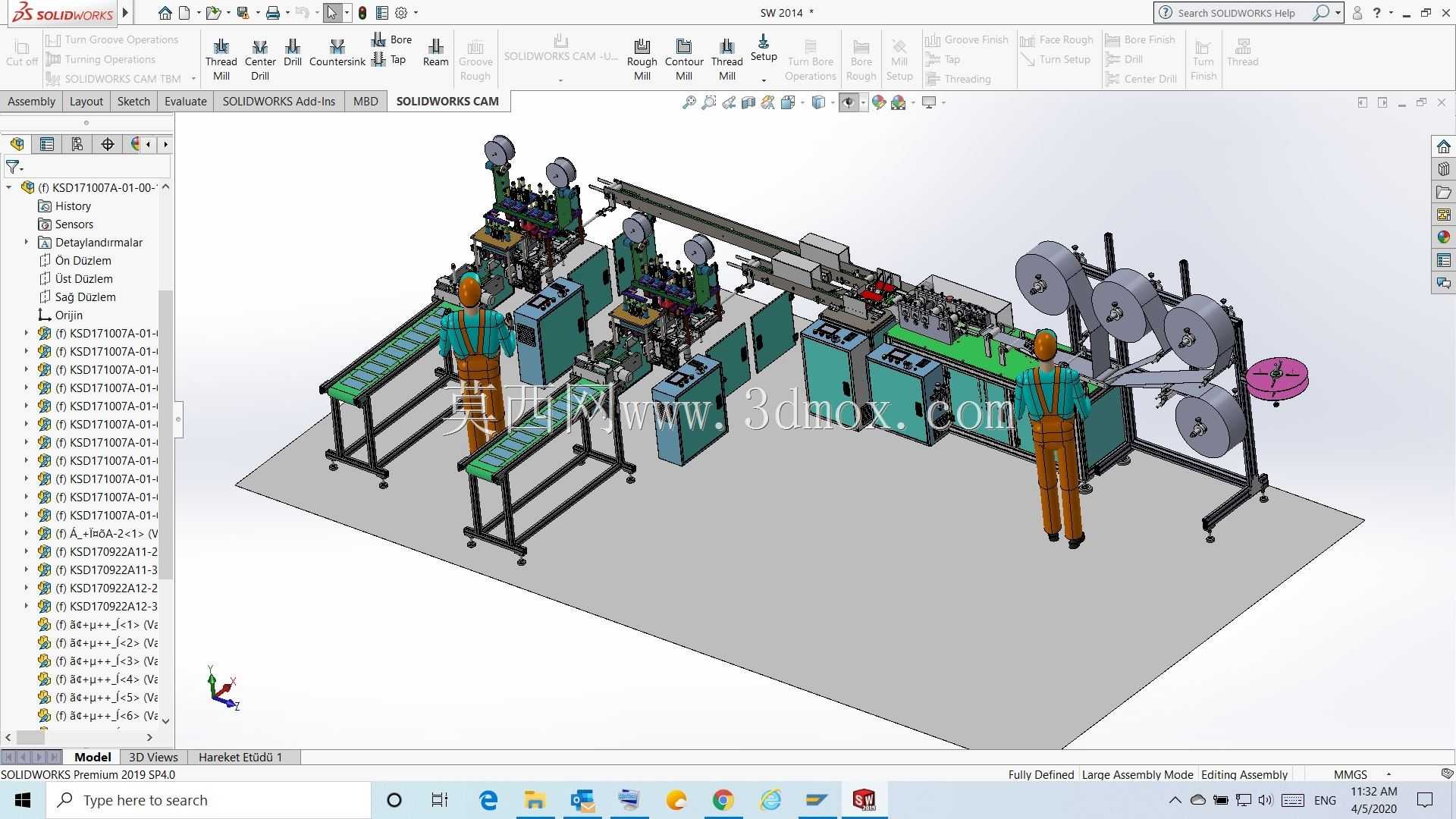

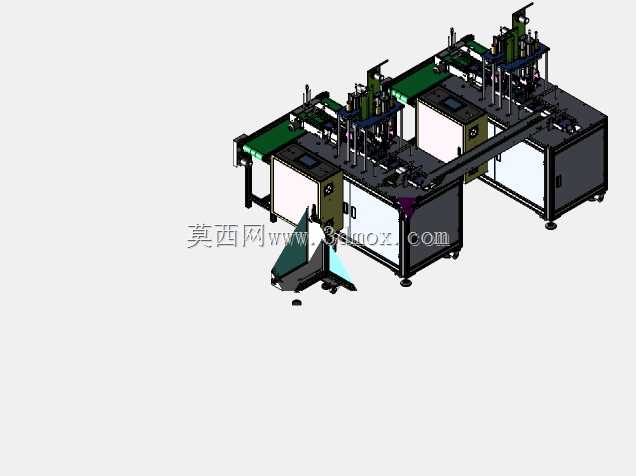

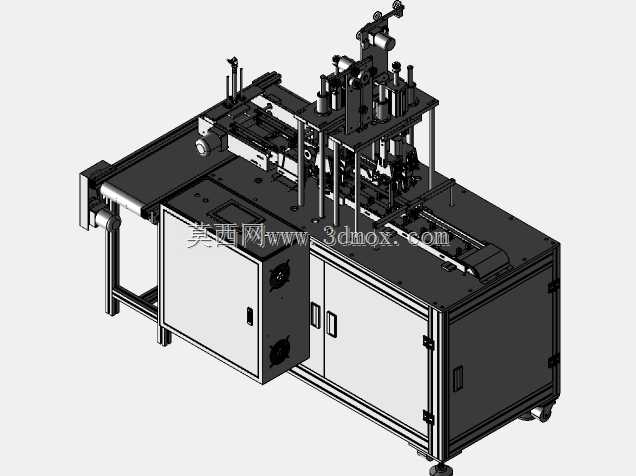

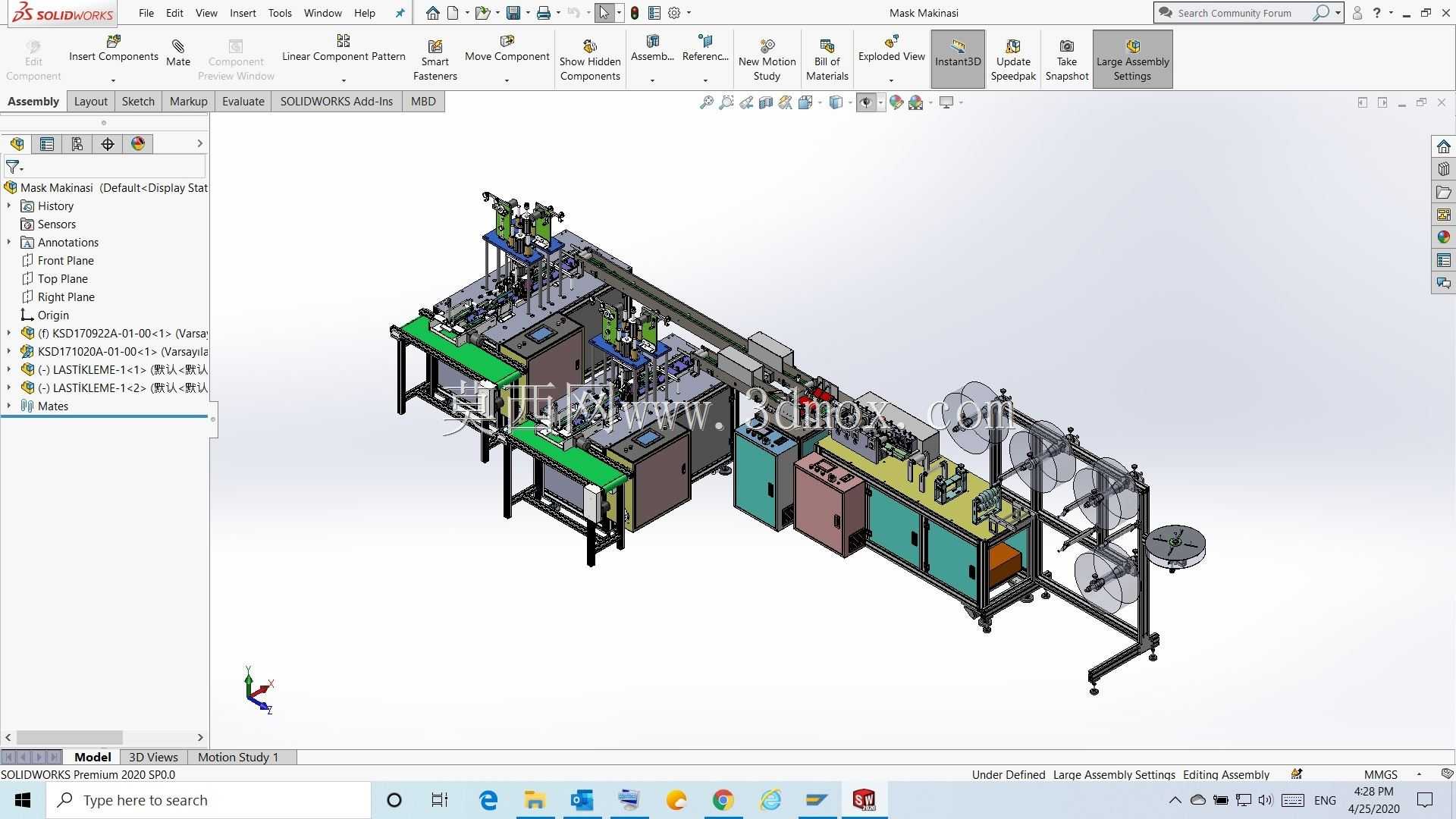

这套产线结构针对民用平面防护口罩的规模化量产场景设计，可直接对接洁净生产车间的物料供给端，从多层无纺布、熔喷布的原料放卷开始，整合了布料纠偏、褶皱折叠、鼻梁条植入、封边裁切、耳带熔接、成品出料全工序，无需人工中转即可完成单片口罩的全流程加工，适配常规三层平面口罩的生产需求，可对接后端包装工位完成整线联动。从结构设计逻辑来看，整体采用分段模块化布局，前段为口罩本体成型段，多组放卷料架对称布置在机架侧方，每卷料轴配备独立张力调节机构，避免布料拉扯变形或松垮跑偏，料架旁设置导向辊组，将多层布料精准叠合后送入折叠工位，折叠机构通过多组可调角度的导板完成口罩的三道褶皱成型，可根据不同规格口罩的需求调整导板间距与折边深度，适配不同尺寸的成品要求。鼻梁条输送机构布置在布料叠合层中间位置，采用定长裁切后同步送入布料夹层的结构，配合热压辊完成初步压合固定，避免鼻梁条在后续工序中移位。中段为封边与裁切工位，采用超声波焊接辊组完成口罩侧边的连续封合，封边纹路可根据需求更换辊轮，后续的裁切机构采用追剪结构，匹配前段布料的输送速度完成定长裁切，保证每片口罩本体的尺寸一致性，裁切后的本体通过皮带输送线分流送入后端的耳带焊接工位。后段设置双工位耳带焊接机构，可同时对两片口罩本体进行耳带上料、熔接作业，焊接头采用可调行程结构，可适配不同长度的耳带焊接需求，焊接完成的成品通过斜向出料输送带送入接料工位，操作人员可直接在出料端收集成品，也可对接自动包装线实现无人化转运。安装布局上，整线采用工业铝型材搭配钣金护罩搭建主体机架，底部配置可调脚杯与脚轮，方便车间内的移位与水平调平，各工位的操作高度符合人体工程学设计，操作人员可在产线侧方完成料卷更换、参数调整、异常排查等作业，护罩上预留透明观察窗，可实时观察内部工位的运行状态，各运动机构的驱动端均设置防护结构，避免作业过程中发生安全隐患。各功能段之间采用同步带与伺服驱动配合，保证各工序的动作节拍匹配，避免出现物料堆积或工位待料的情况，气路与线路均沿机架内部的线槽布置，外观整洁同时方便后期维护检修。
