物料自动视觉检测分拣工作站

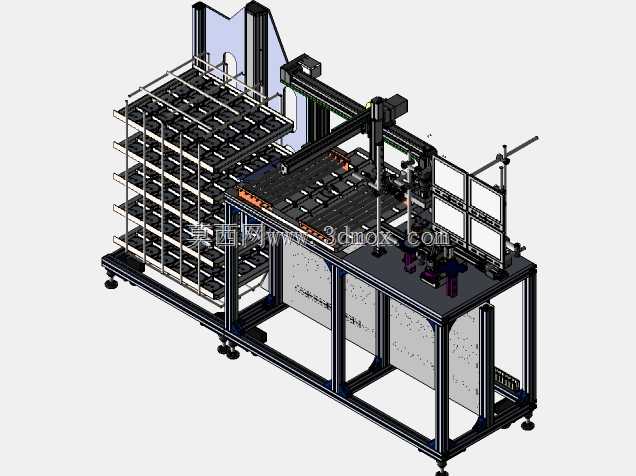

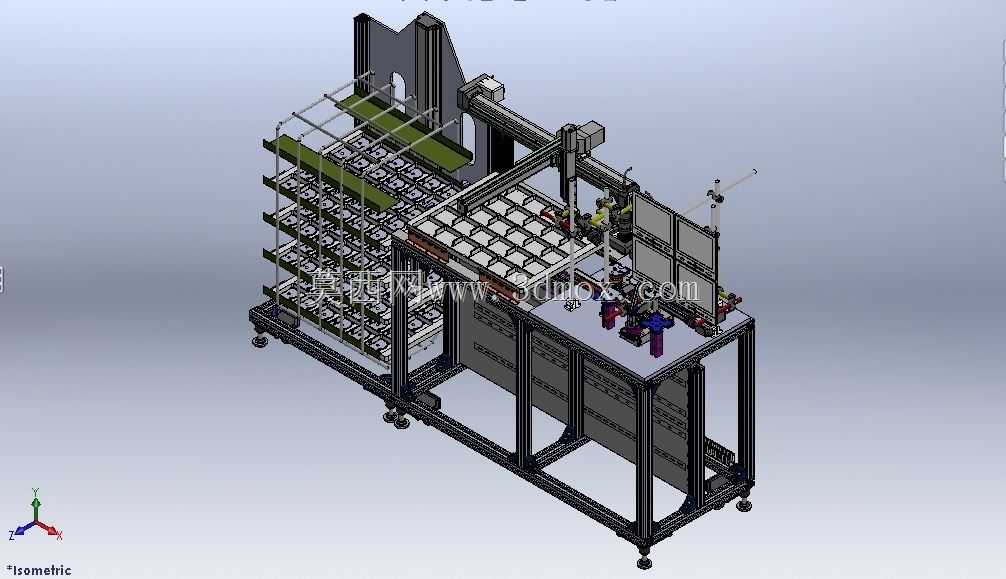

这套设备主要面向3C电子、小型精密五金件的来料全检工序，解决人工目检效率低、漏检率高、一致性差的产线痛点，可直接对接前段加工设备出料端，也可作为独立检测工位嵌入现有流水线，适配尺寸在150mm以内的块状、盘状小型工件的外观缺陷、尺寸偏差、装配到位度检测。整体设备采用铝型材搭建框架，底部安装福马轮兼顾调平与移位需求，设备总长约2.2米，宽度约1.2米，高度约2.1米，安装时需预留后侧0.8米的维护通道，上方预留0.5米的走线及排风空间，整机供电采用220V单相电，气源压力要求0.5-0.7MPa，无需额外预埋特殊地基。建模时先从底部机架开始搭建，先绘制铝型材截面草图，按框架布局拉伸生成主体型材，添加角码、脚轮、封板等标准件完成基座部分；之后搭建左侧多层料仓结构，每层料盘采用定位销固定，料仓侧边安装导向滑轨保证料盘抽拉顺畅，料仓上方设置顶升机构，可逐次将待检料盘抬升至取料高度；中部为桁架移栽机构，采用双直线导轨搭配同步带传动，X轴行程覆盖料仓到检测工位全范围，Z轴末端安装夹爪与视觉相机集成模组，移栽过程中即可完成初步图像采集，减少工位等待时间；右侧为双检测工位，配备背光源与环形光源组合，可根据工件材质调整打光角度，检测完成后由夹爪将合格件与不合格件分别放入对应料盘，满料后自动触发提示。设计过程中特意将视觉处理单元安装在机架中部的密封仓内，避免车间粉尘、油污污染元器件，走线全部采用拖链内置排布，防止运动过程中线缆磨损，所有运动轴的限位传感器均预留安装调节位，可根据后续工件尺寸变化调整行程范围，夹爪部分采用快换接口，更换不同夹指即可适配多规格工件，无需整体拆卸模组。
