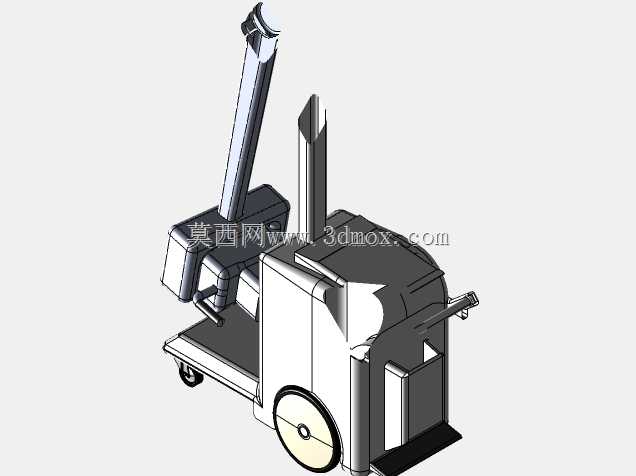

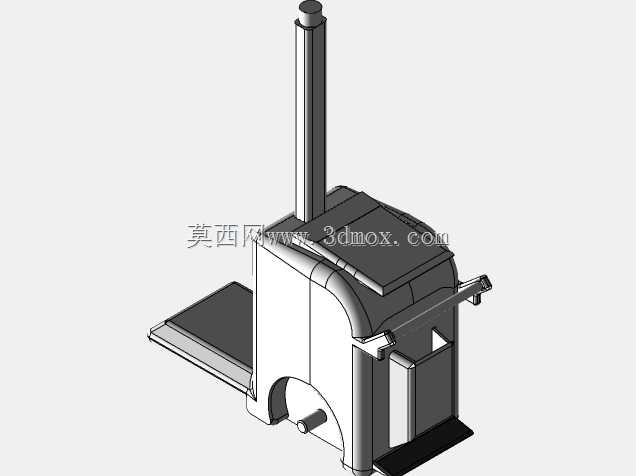

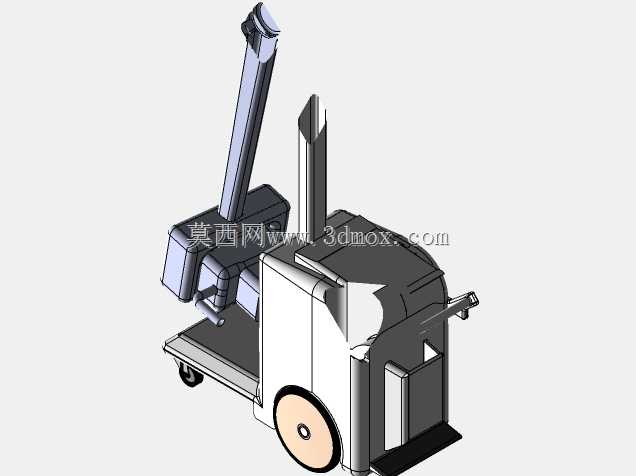

医用X射线诊断设备概念结构设计

这款X射线设备的概念设计，首先围绕放射科日常诊疗的实际场景展开，日常工作中，设备需要适配立位胸片拍摄、卧位骨骼摄片、造影检查等多种操作需求，设计时优先考虑了检查位的覆盖范围，避免出现拍摄死角，同时兼顾医护操作的动线合理性，减少操作过程中不必要的折返移动。从功能特性来看，设计阶段重点考量了射线发生模块的安装定位，将高压发生组件与球管的安装位做了集成化布局，既可以缩短高压传输路径降低损耗，也能减少设备整体的占地空间，适配不同面积的放射科室安装需求，设备的运动结构预留了足够的调节行程，球管支架可实现垂直升降、水平旋转、角度倾斜的多维度调节，满足不同体位、不同体型受检者的拍摄对位需求，探测器的安装位也预留了通用安装接口，可适配不同尺寸的平板探测器，满足常规拍片与特殊造影的不同成像需求。设计思路上没有采用传统固定式X线机的厚重外壳结构，而是用流线型的外罩覆盖内部机械与电气组件，一方面可以减少设备棱角避免磕碰受检者，另一方面也能优化设备周边的人员通行空间，设备底部的安装边界做了下沉式底座设计，不需要额外做地面预埋固定，可直接在平整的放射科地面安装就位，降低科室改造的施工成本，底座内部预留了走线空间，高压线缆、信号线缆、供电线缆都可从底座内部穿行，避免线缆外露造成的安全隐患。外形尺寸方面，整体设备的宽度控制在常规诊室门宽可通行的范围内，设备进场安装时不需要拆解门框，整机高度适配常规医疗建筑的吊顶高度，不会出现安装时与吊顶、管线干涉的问题，设备的操作侧预留了足够的医护站立空间，受检侧也预留了轮椅、平车的停靠位置，可满足行动不便受检者的拍片需求。结构设计阶段还考虑了日常维护的便利性，设备外罩采用快拆式连接结构，日常更换球管、检修高压组件时不需要整体拆解设备，可单独拆卸对应位置的外罩完成维护操作，运动导轨的位置做了密封防护设计，避免日常清洁时的消毒液、灰尘进入导轨内部影响运动精度，设备的配重结构做了内置式处理，不会出现外露配重块夹伤人员的风险，整体设计在满足诊疗功能的前提下，尽可能兼顾了使用安全性、安装便利性与维护便捷性，适配基层医疗机构、综合医院放射科的常规X线拍片需求。
