简易挤压式自动通气呼吸装置结构

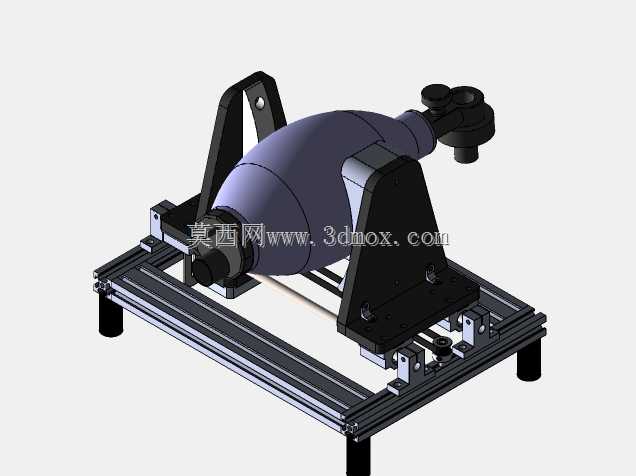

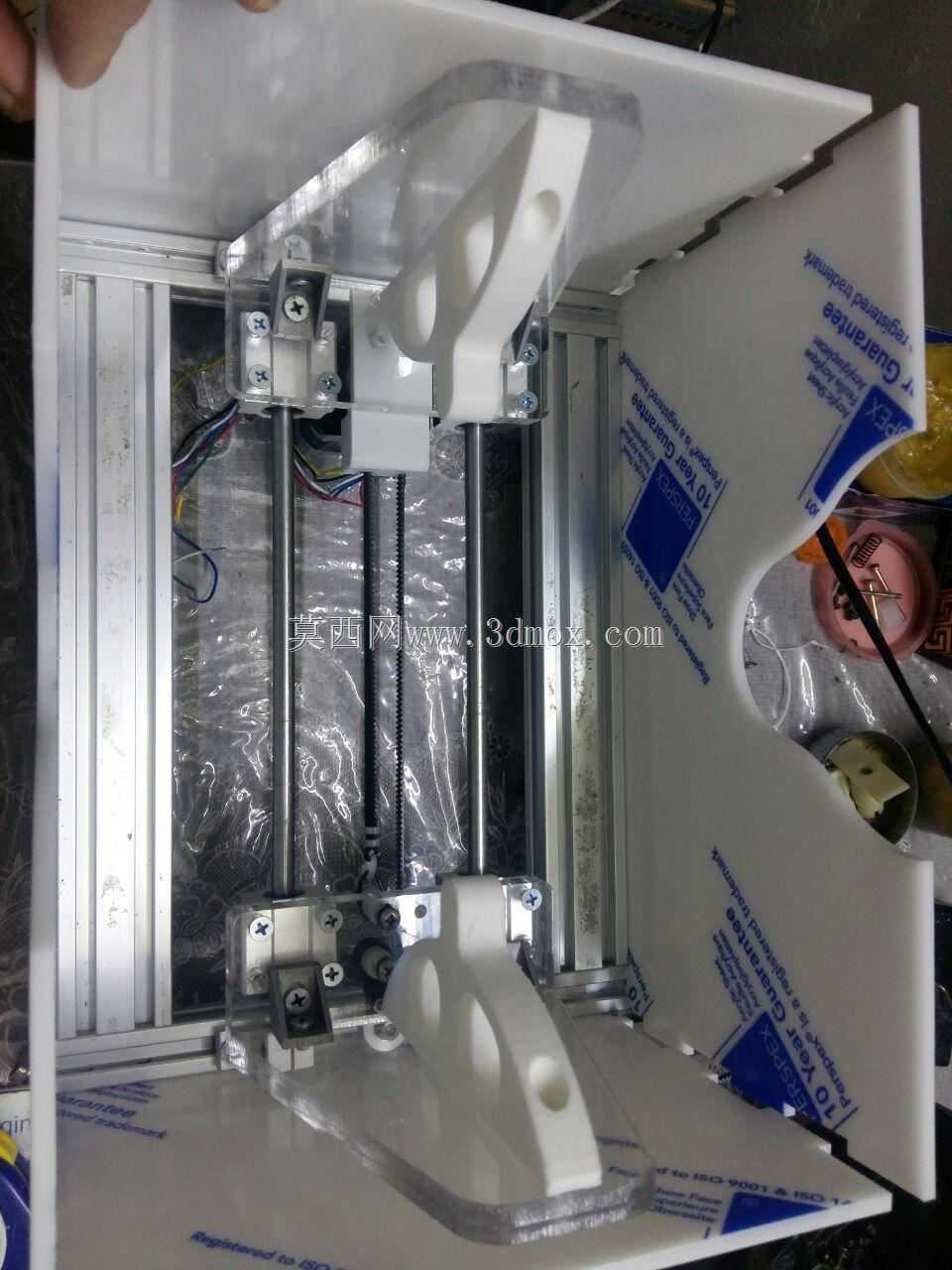

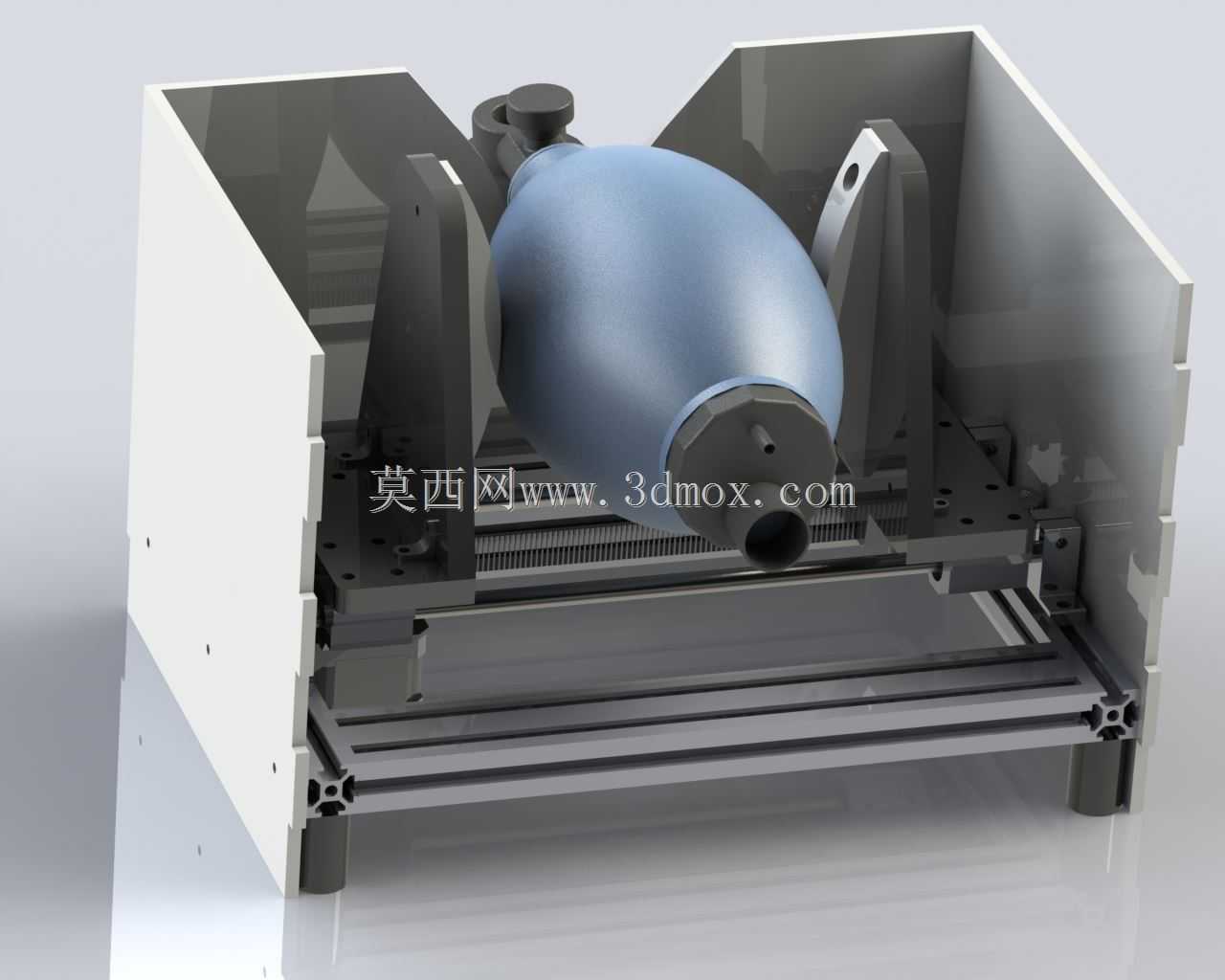

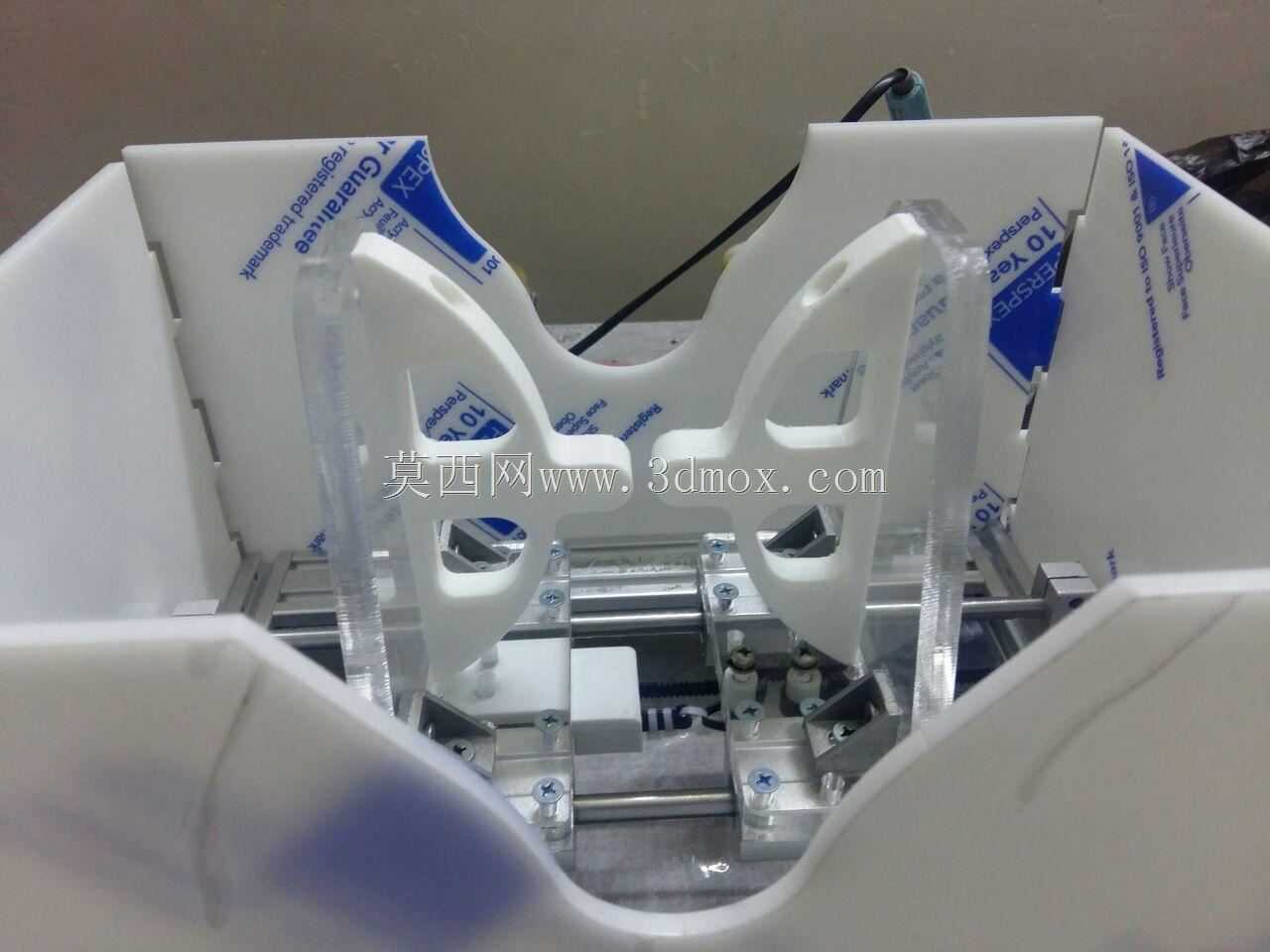

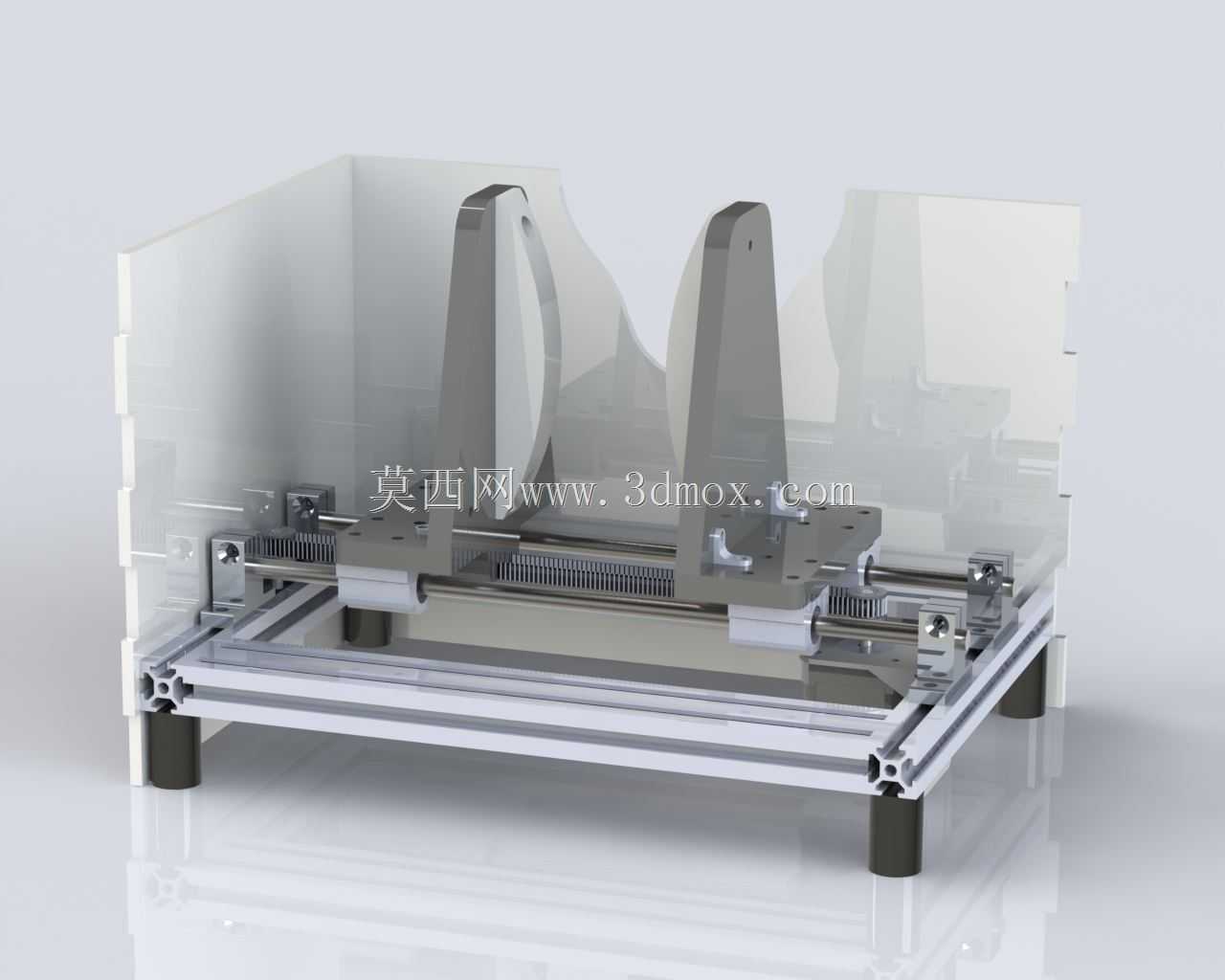

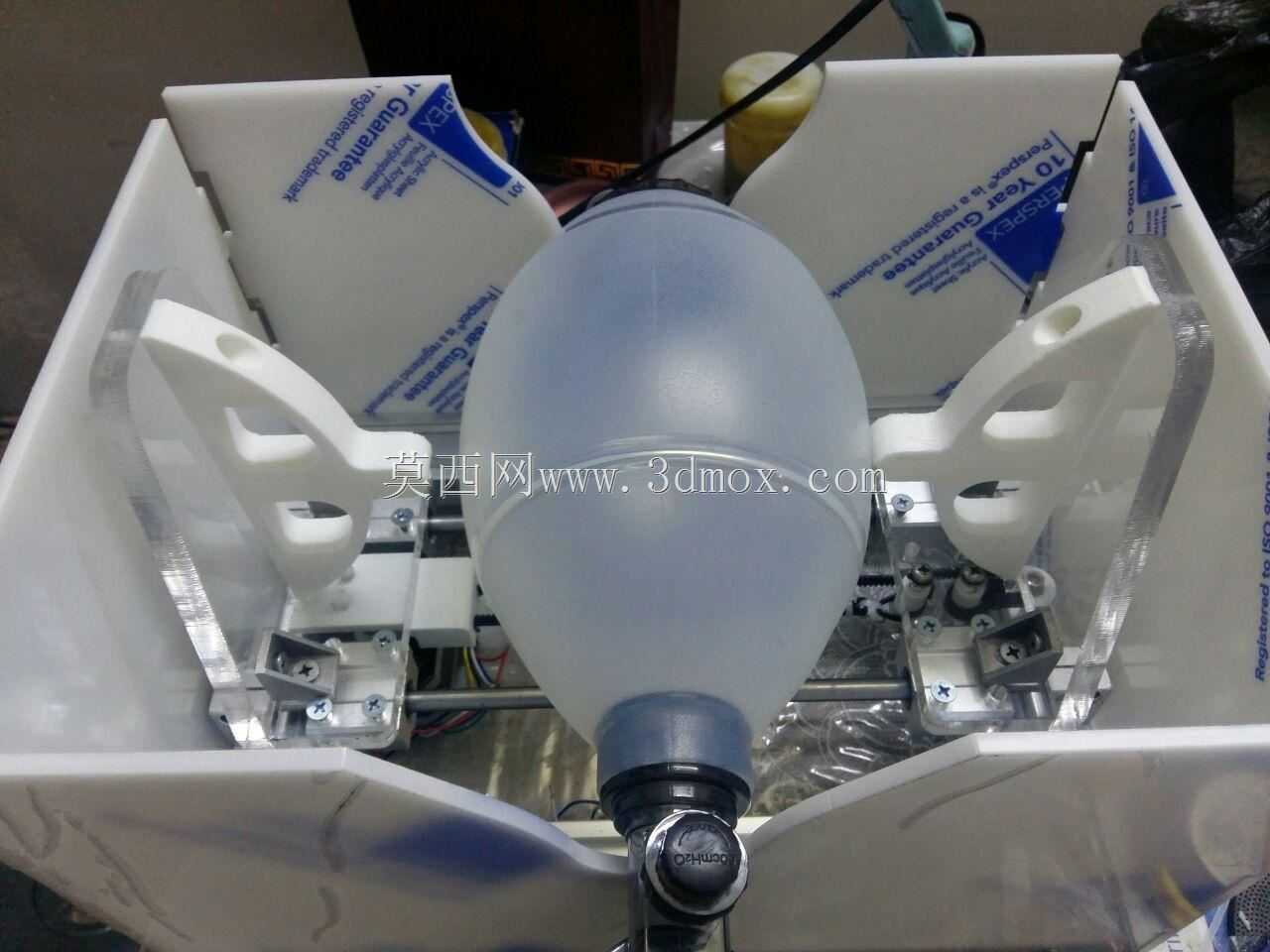

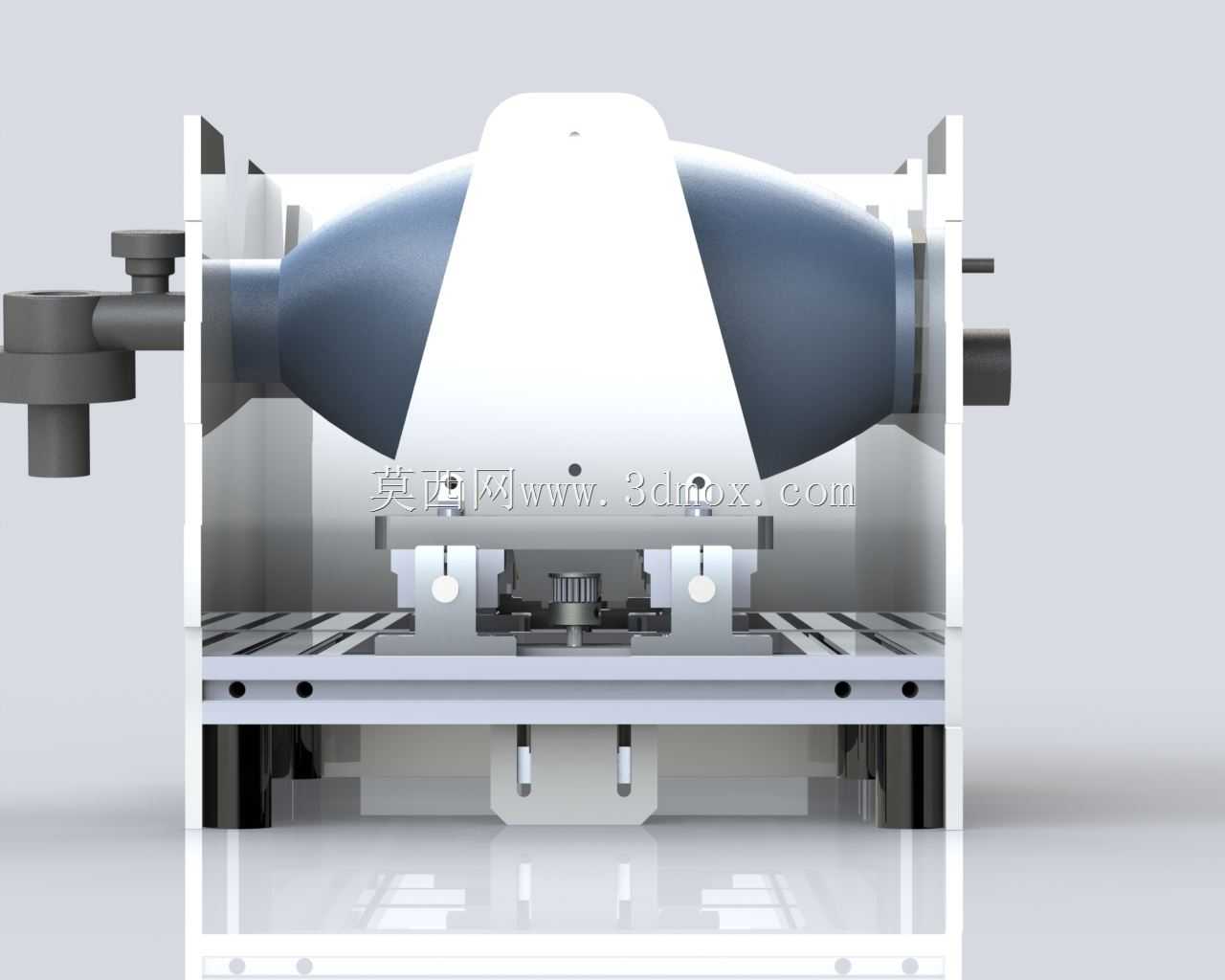

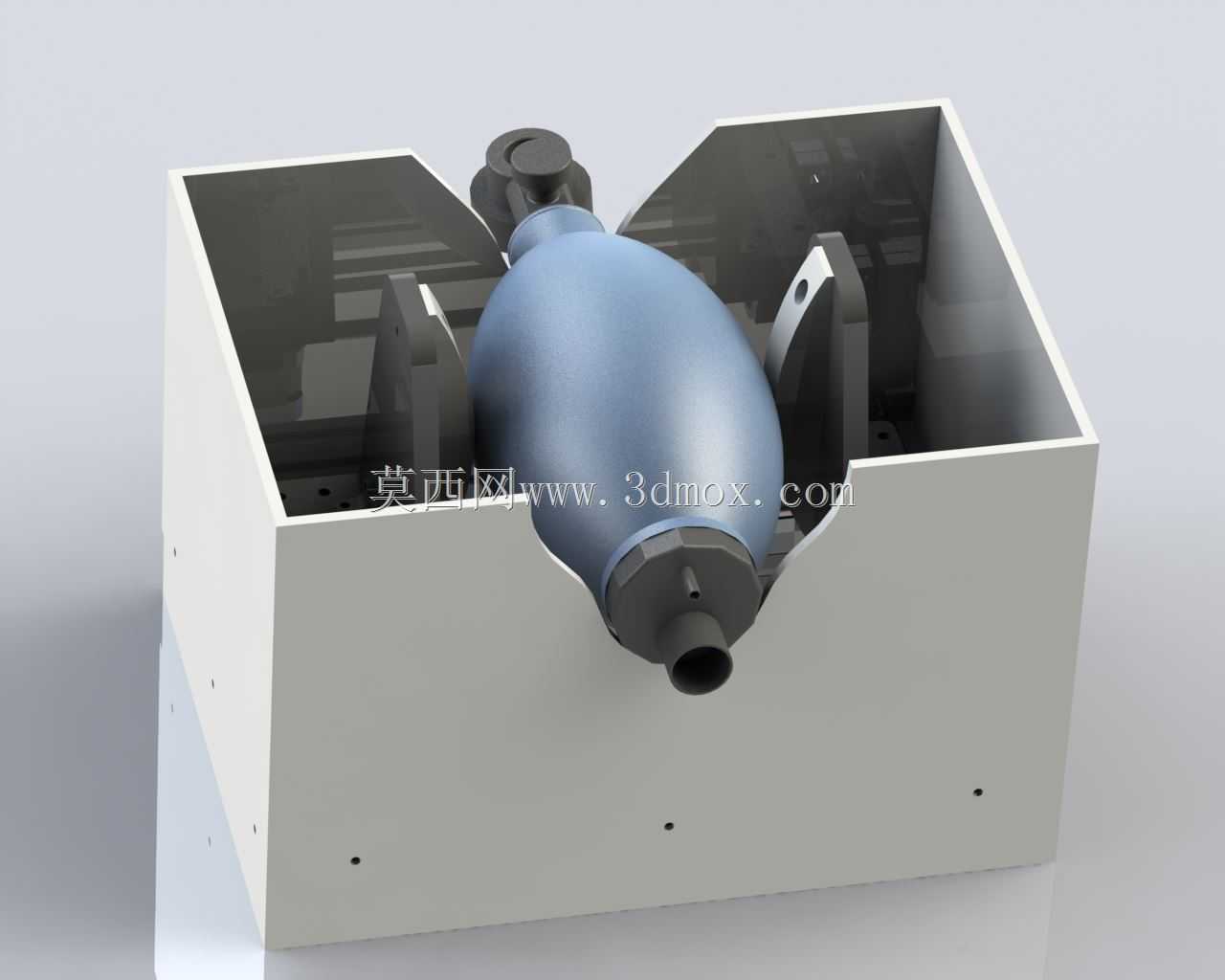

该装置核心围绕人工急救呼吸球囊的自动化挤压作业设计，主要适配应急医疗场景下的持续通气需求，可在无专业呼吸机的临时救治场景中，替代人工手动按压球囊的操作，降低施救人员长时间作业的体力消耗，同时保证按压频率与挤压力度的稳定性，避免人工操作时力度不均、频率波动带来的通气效果偏差。从结构布局来看，装置采用对称式双夹持臂设计，两侧的夹持构件通过底部的直线导轨实现同步相向运动，夹持臂的接触面做了适配球囊曲面的弧形过渡，避免挤压过程中对球囊外壁造成局部应力集中导致的破损，同时保证挤压行程能够覆盖球囊的有效压缩区间，确保每次挤压都能输出符合要求的通气量。装置的承载底座采用框式结构，预留了球囊阀体的安装避让空间，底部的定位槽可以适配常规规格的人工呼吸球囊的安装定位，不需要额外定制专用球囊，能够直接匹配市面通用的一次性或重复性使用急救呼吸球囊，降低配套使用成本。设计过程中优先考虑了结构的易拆装特性，所有传动构件均采用外露式布局，没有复杂的封闭壳体，日常维护、部件更换以及球囊的拆装都可以快速完成，适配应急场景下快速部署、快速调整的使用需求。两侧夹持臂的驱动端预留了动力组件的安装接口，可根据实际使用场景匹配不同的动力源，不管是采用舵机驱动还是小型直线驱动构件，都能通过接口直接安装，不需要对主体夹持结构做二次修改。夹持臂的挤压行程设置了可调区间，可根据不同球囊的规格、不同患者的通气量需求，调整两侧臂的最大闭合距离，避免挤压过度造成的通气损伤，或是挤压不足导致的通气量不够。装置整体的安装边界控制在小型桌面级尺寸范围内，不需要大面积的安装空间，既可以放置在急救推车台面上使用，也可以通过底部的预留安装孔固定在临时救治支架上，适配不同的使用场地条件。结构中所有与球囊接触的构件均采用光滑无锐角的设计，避免剐蹭球囊表面，同时构件材质可适配常规的医用消毒方式，满足医疗场景下的卫生使用要求。传动部分采用低摩擦的滑动配合结构，运行过程中噪音极低，不会对救治环境造成额外的干扰，同时传动阻力小，对驱动动力的扭矩要求较低，可适配小型便携动力组件，满足临时场景下的便携使用需求。
