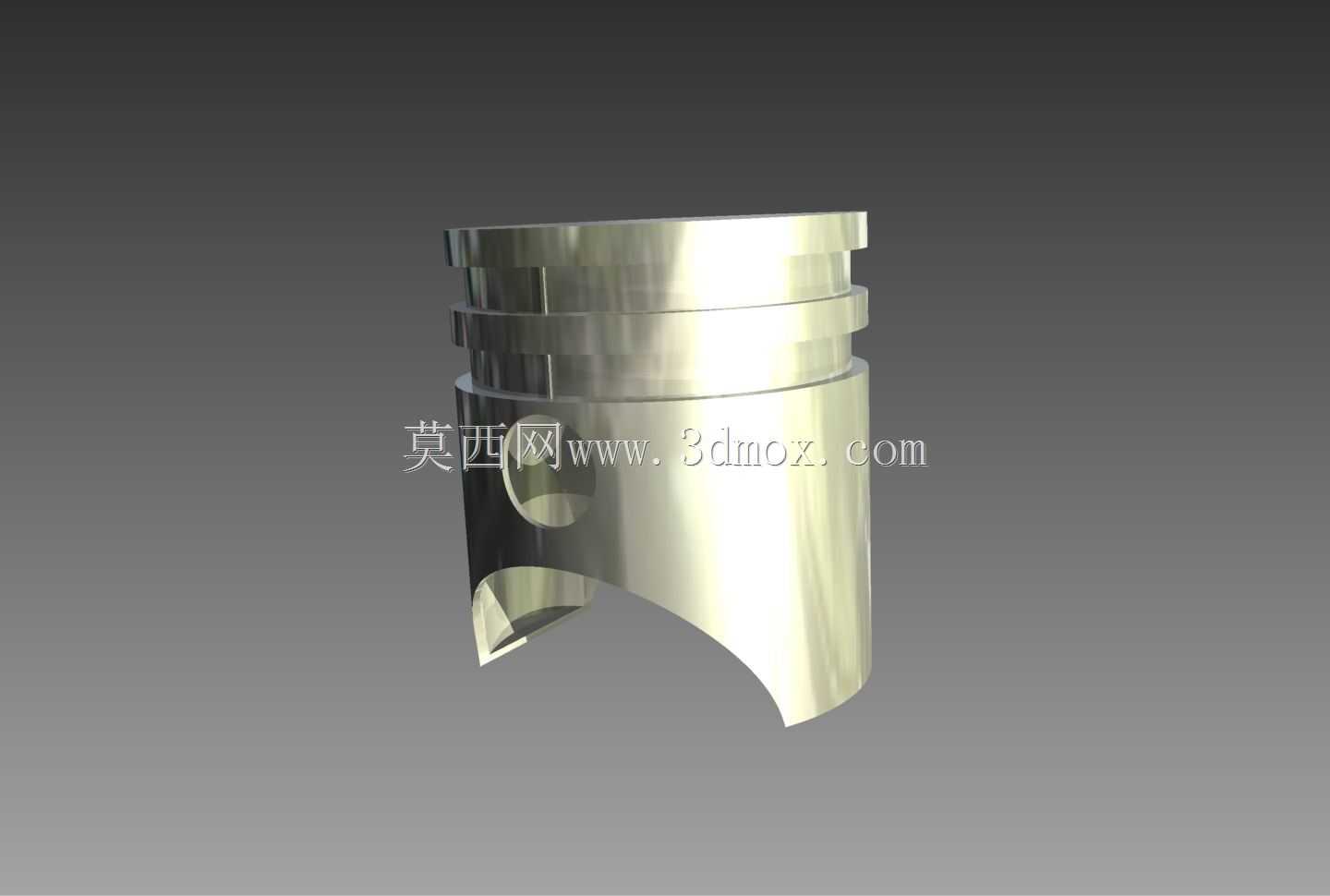

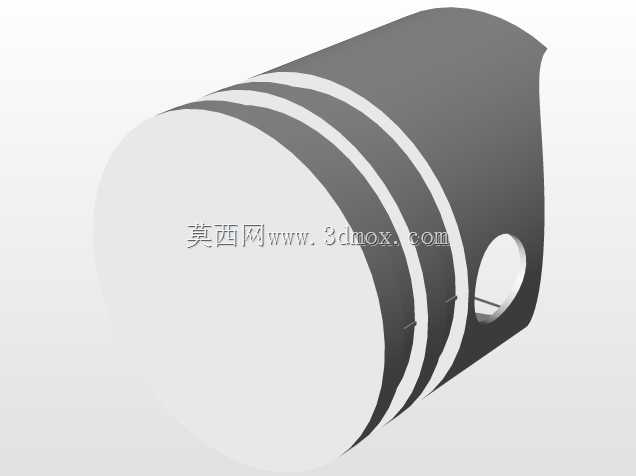

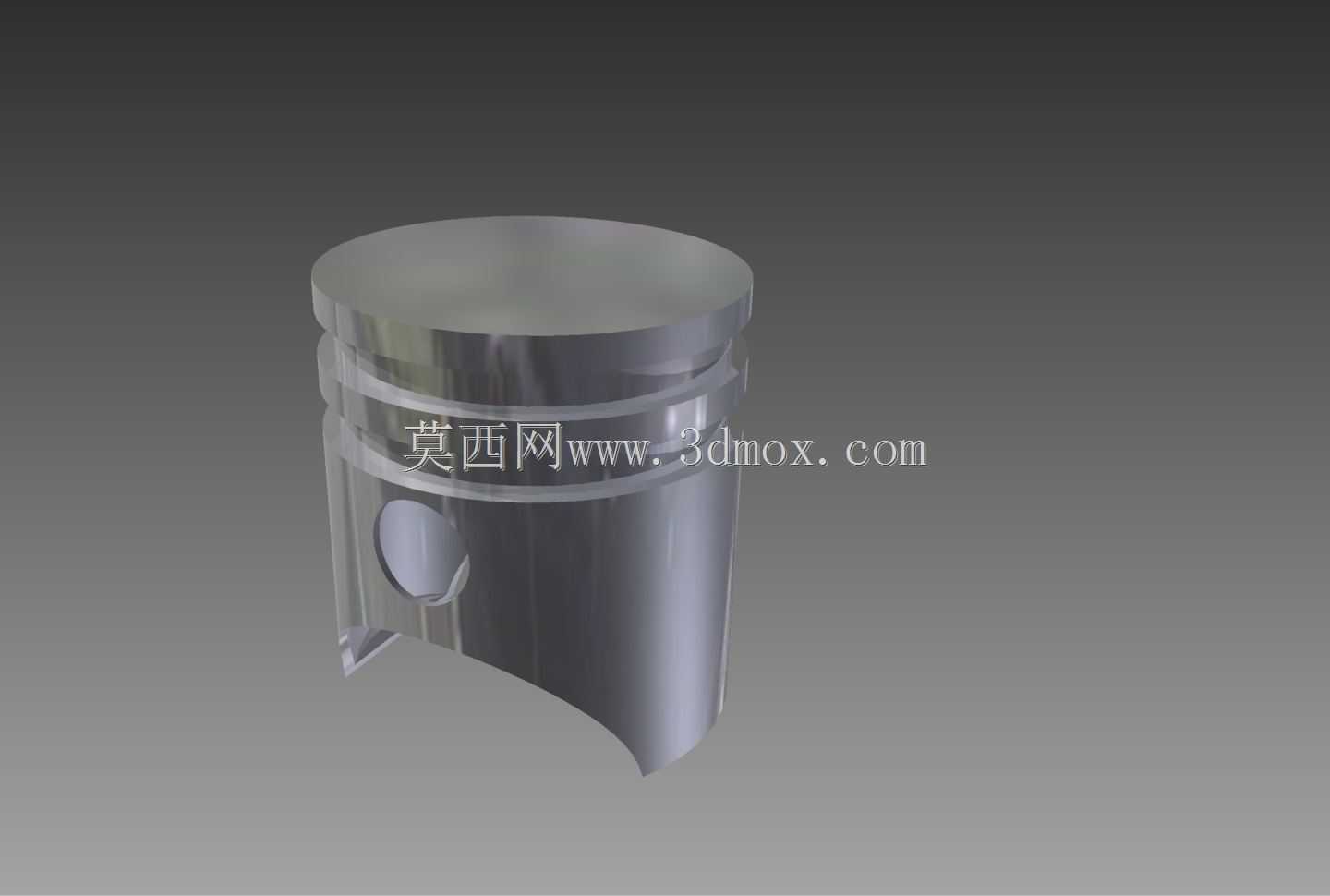

适配KTM85越野摩托车的活塞结构设计

这款活塞主要适配小排量越野摩托车的单缸二冲程发动机，在实际越野骑行场景中，发动机长期处于高转速、大负荷的交变工况，活塞作为燃烧室核心往复部件，需要直接承受燃烧爆发的高温高压燃气冲击，同时将燃气压力通过活塞销传递给连杆，最终带动曲轴旋转输出动力，其结构设计的合理性直接决定了发动机的动力输出稳定性、耐用性以及高转响应速度。设计过程中首先要匹配对应机型的缸径参数，活塞头部的环槽结构需要适配对应规格的活塞环，保证燃烧室的密封性能，避免燃气下窜到曲轴箱或者机油上窜进入燃烧室，头部的顶面形状需要配合气缸盖的燃烧室造型，匹配设定的压缩比参数，保证油气混合气体在燃烧室内能够形成合理的涡流，提升燃烧效率。活塞裙部的型线设计经过了针对性优化，考虑到发动机工作时活塞受热膨胀的变形量，裙部采用了中凸变椭圆的型面设计，在冷态装配时保证合理的配缸间隙，热态工况下裙部能够均匀贴合缸壁，既避免冷启动敲缸，也能防止热态下活塞胀缸拉缸，同时裙部的导向面能够保证活塞在气缸内往复运动时的姿态稳定，减少侧推力带来的磨损。活塞销座的位置经过受力校核，销孔的同轴度、圆柱度公差严格控制，保证活塞销能够顺畅传递载荷，避免应力集中导致销座开裂，销座内部的卡环槽用于安装活塞销卡环，限制活塞销的轴向窜动，防止销端刮蹭气缸壁。在安装边界上，活塞的总高度、压缩高尺寸需要和对应机型的连杆长度、曲轴行程、气缸垫厚度、气缸盖燃烧室深度完全匹配，保证活塞运行到上止点时不会碰撞气门或者气缸盖，运行到下止点时不会脱出气缸，同时活塞环的开口间隙、侧隙、背隙都要符合装配工艺要求，保证活塞环能够正常密封、导热。实际使用中，这类小排量越野摩托车的发动机经常需要应对非铺装路面的大扭矩输出需求，活塞的材质选择和结构强度需要能够承受高频次的爆震冲击，裙部的轻量化设计也能够降低往复运动惯量，提升发动机的油门响应速度，让骑手在越野路段能够更精准地控制动力输出。
