蒸汽平台标识造型创意连杆结构设计

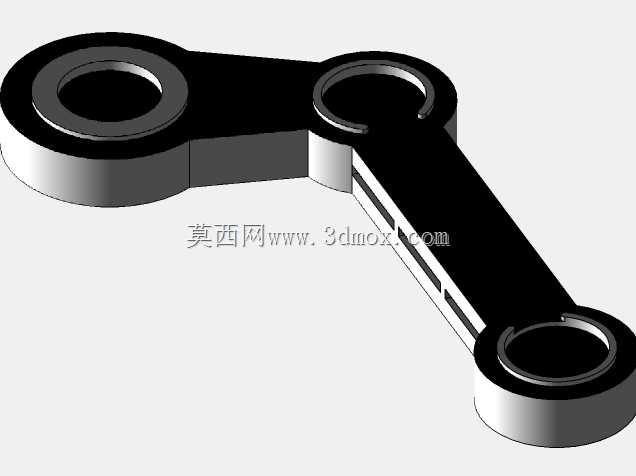

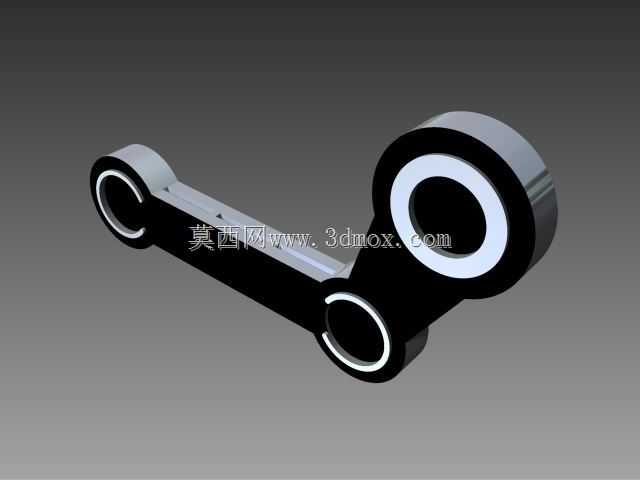

该异形连杆构件的设计灵感提取自蒸汽平台标识的轮廓特征，在保留标识辨识度的基础上，完全按照机械传动连杆的工程逻辑做结构适配，可直接应用于小型桌面创意机械装置、主题展示传动机构、定制化文创类机械摆件的动力传递环节。三个铰接孔位做了等厚凸台强化处理，孔壁预留了标准衬套压装余量，实际装配时可根据传动轴径选配铜基衬套或滚针轴承，避免连杆往复摆动过程中孔位出现偏磨失效。杆身截面采用变厚度设计，非受力区域做了局部减薄，在保证三个铰接位同轴度公差、杆身抗扭刚度满足轻载传动需求的前提下，尽可能降低构件自身重量，减少传动过程中的惯性损耗。从安装边界来看，三个铰接孔的中心距严格匹配标识轮廓的比例关系，最大孔位的凸台外径控制在杆身最大宽度范围内，安装时不会和周边的摆臂、机架构件发生运动干涉，最小铰接孔可作为动力输入位，中间孔位可作为中间铰接支撑，最大孔位可作为动力输出端，能够实现固定传动比的往复摆动输出。设计过程中优先考虑了加工适配性，构件所有外轮廓转角都做了R2以上的圆角过渡，既避免3D打印或数控铣削时出现应力集中的尖角，也能减少加工过程中的刀具损耗，孔位端面和杆身平面的垂直度公差控制在0.02mm以内，装配后可保证连杆摆动过程无卡滞、无轴向窜动。不同于常规等截面传动连杆，该构件将视觉标识特征和机械传动功能做了深度融合，既可以作为轻载传动场景下的功能部件使用，也可以单独作为机械主题的展示构件，应用在科技展馆的互动展项、机械主题的文创产品中，在满足传动功能的前提下兼顾视觉辨识度。杆身的受力区域做了局部加厚，在动力输入位和输出位之间的传力路径上保留了足够的截面厚度，可承受不超过50N的径向交变载荷，完全满足小型桌面装置、展示类机构的负载需求，不需要额外做加强筋结构，整体外观简洁流畅，没有冗余的结构特征。
