臭氧氧化管道系统成套装置结构设计

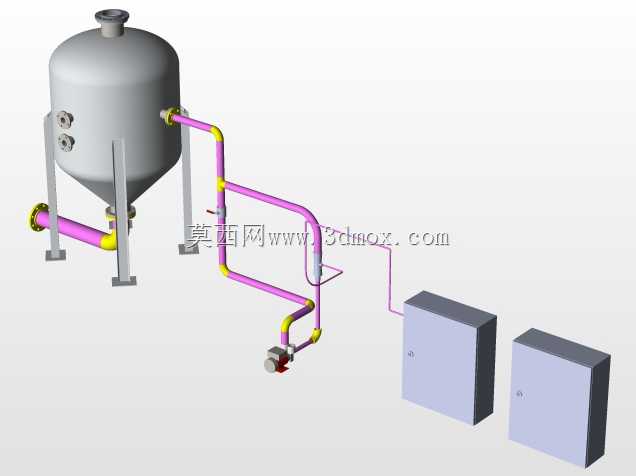

这套装置核心围绕臭氧氧化工艺的流体处理需求搭建，主体承压罐体采用锥底立式结构，配套支腿做落地式支撑，罐体侧壁预留两组观测与检测接口，顶部设置排气口，锥底位置布设排液与臭氧进气接口，所有接口的法兰连接尺寸均匹配常规化工管道标准，方便现场对接外部管路。管路部分采用分段折弯配管设计，不同介质流向的管段做颜色区分，管路转弯处采用标准弯头衔接，关键节点设置阀门组用于调节流量与通断，泵体安装在管路低位段，利用重力辅助提升流体输送效率，避免管路积气导致的输送效率下降。配套的两组电控柜体采用落地式安装布局，柜体与罐体、管路之间预留足够的检修操作空间，柜体进出线位置对应管路的传感器布设点位，减少现场布线的走线长度。从应用场景来看，这套结构可直接用于中小型水处理项目的臭氧氧化工段，也可作为化工领域小批量流体氧化反应的试验载体，设计阶段充分考虑了现场安装的边界条件：罐体支腿的安装孔位间距适配常规设备基础的预埋螺栓布局，管路整体外伸尺寸控制在合理范围，避免运输过程中出现管段磕碰变形，泵体的安装底座预留减震垫安装位，可降低运行过程中的振动传递。设计过程中优先保证管路的流道顺畅，所有折弯处的曲率半径均满足流体输送的阻力要求，避免出现直角弯折导致的局部压损过大，罐体的锥底角度设置充分考虑排净需求，停机时可完全排空内部介质，无残液积存死角。电控柜体的防护等级适配一般工业厂房的安装环境，柜门设置密封胶条，可防止日常运行过程中粉尘与溅水进入内部元件，柜体与管路之间的走线采用穿线管保护，避免管路表面的凝露影响线路安全。整套结构的安装基准统一，所有部件的定位均以罐体中心轴线为基准，现场拼装时可快速对齐各接口位置，减少现场配管的调整工作量，管路的支撑点布设均匀，可避免长距离管段出现下垂变形，阀门的操作高度设置符合人体工程学要求，日常操作无需额外搭建登高设施。
