可定制尺寸Plyed褶式过滤元件结构

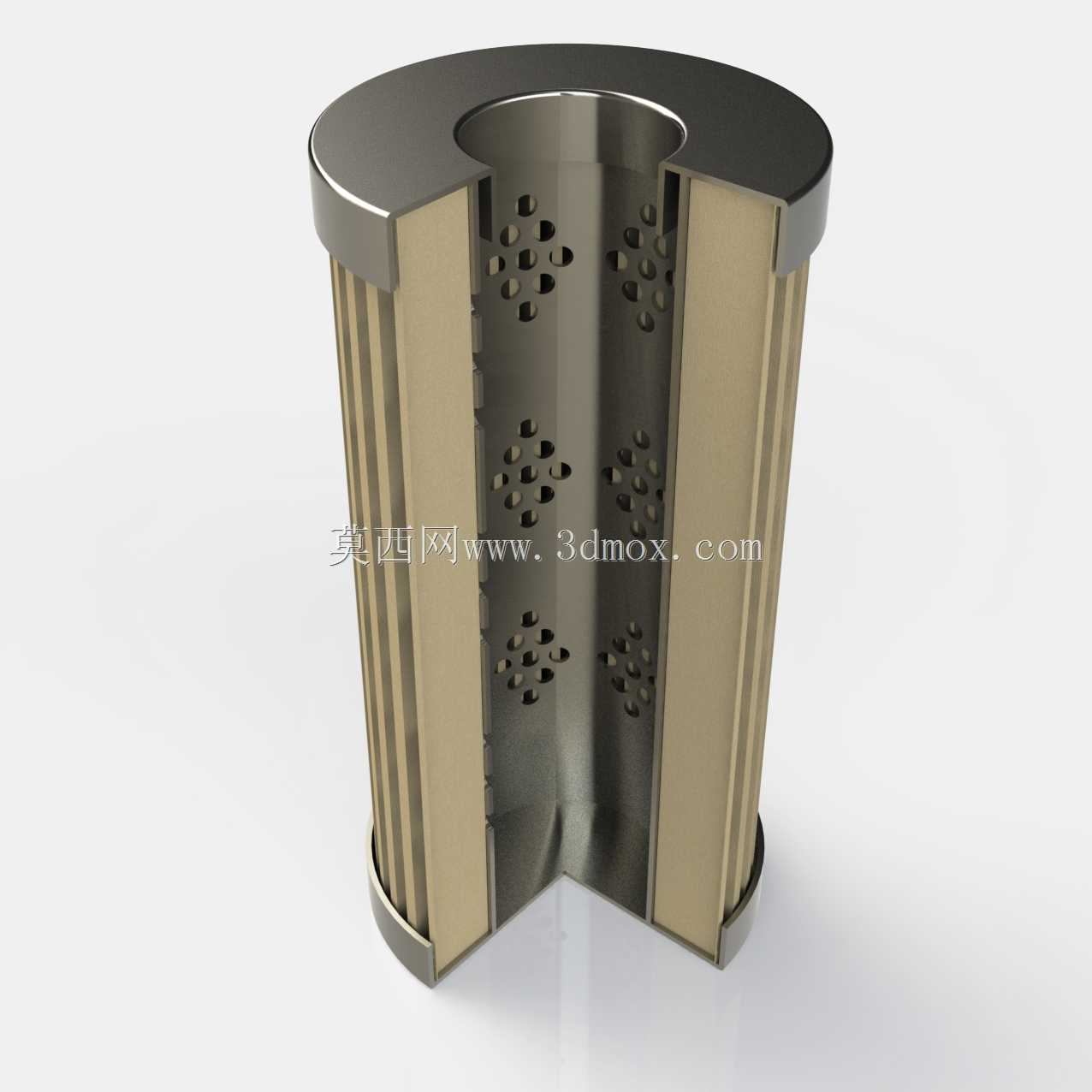

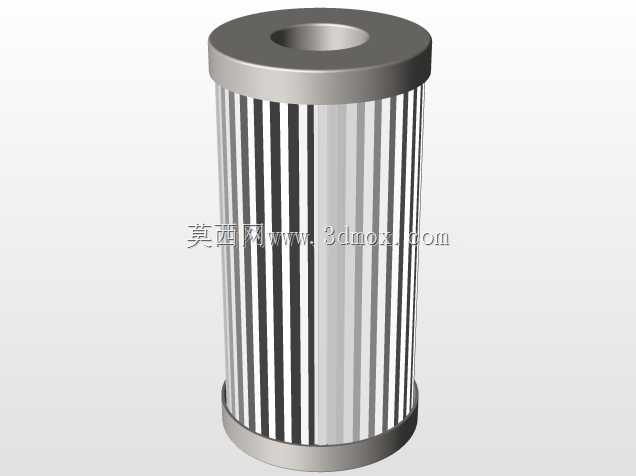

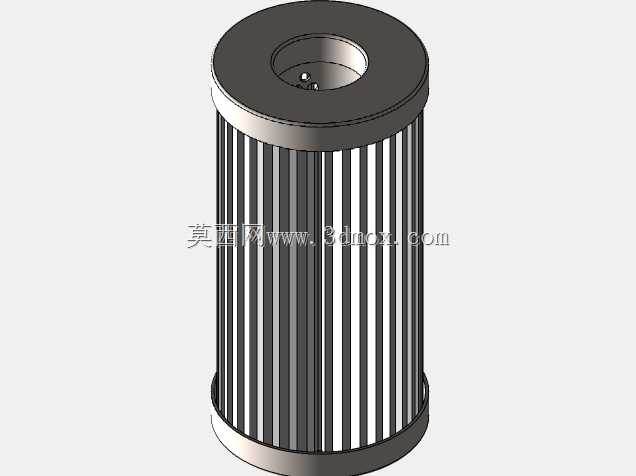

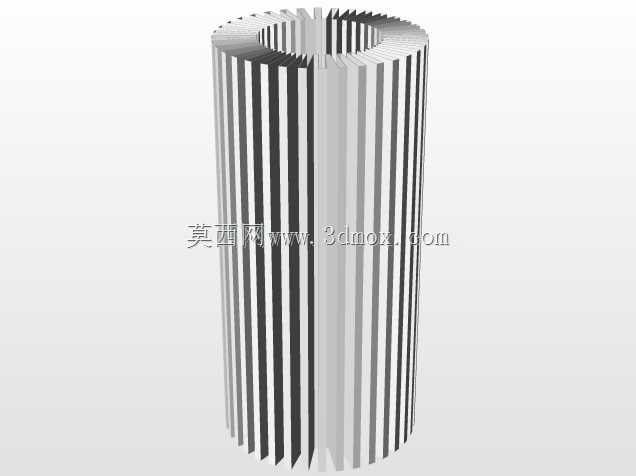

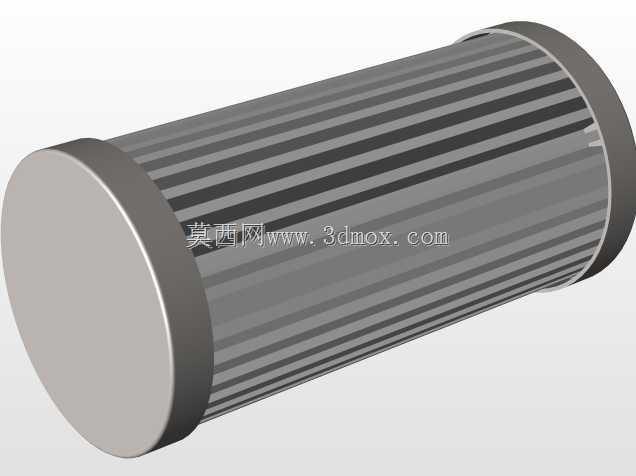

在流体净化、工业制程介质处理的各类场景里，褶式过滤元件是兼顾过滤面积与安装空间的核心配件，这款40x80x17规格的Plyed过滤器结构，正是针对紧凑安装空间下的过滤需求搭建的参数化模型。做过滤结构设计的工程师都清楚，褶式滤芯的核心优势是在有限的壳体空间内，通过折叠滤材大幅拓展有效过滤面积，降低流体通过时的阻力，同时延长单次使用的容尘纳污周期，这款模型的结构搭建完全围绕这一工程逻辑展开。从安装边界来看，该滤芯的外形尺寸控制在40×80×17的区间内，适配小流量流体回路的安装空间，不管是小型液压站的旁路过滤、气动系统的气源预处理，还是实验级流体净化装置的末端过滤，都能直接匹配对应的安装腔体，不需要额外调整壳体的预留空间。设计过程中没有采用固定死的滤材褶高、褶距参数，而是保留了全参数可调整的结构逻辑，工程师可以根据实际工况的过滤精度要求、流体粘度、允许压损阈值，直接调整褶数、褶深、滤层厚度等核心参数，快速衍生出适配不同流量等级的同系列滤芯结构，不需要从零开始重新搭建折叠滤材的曲面特征，能大幅缩短定制化过滤元件的开发周期。实际应用中，这类小尺寸褶式过滤器常被集成在小型工业设备的流体回路里，比如小型点胶设备的胶液过滤、牙科治疗台的水路过滤、小型激光设备的冷却循环水过滤，这些场景的共同特点是安装空间局促，同时对过滤元件的压损、过滤精度有明确要求，不能用大规格通用滤芯替代。模型的结构细节上，滤材的折叠圆角、端盖的密封槽位置都做了符合工程实际的处理，没有出现建模时常见的曲面干涉、壁厚不均问题，端盖与滤材的衔接位置预留了粘接或热熔焊接的工艺余量，能直接对接后续的结构评审、工艺可行性验证环节，不需要工程师再做大量的工艺修正。不同于市面上固定参数的成品滤芯模型，这款结构的可配置性是核心优势，工程师只需要修改对应的尺寸参数，就能快速生成不同长宽高、不同褶密度的滤芯结构，适配从微型气动回路到小型液体处理设备的各类过滤需求，甚至可以通过调整端盖的密封形式，适配卡接、螺纹连接、法兰压紧等不同的安装固定方式，覆盖更多细分的应用场景。在做设备选型配套时，工程师可以直接调用这个模型，根据所在回路的流量、压损要求调整参数后，直接装入设备的总装配体中验证安装干涉，不需要等待供应商提供样品模型，能大幅提升前期方案设计的效率，也能提前规避安装空间不足、密封位置不匹配等常见的设计问题。
