碳纤维储能式运动假肢脚板结构设计

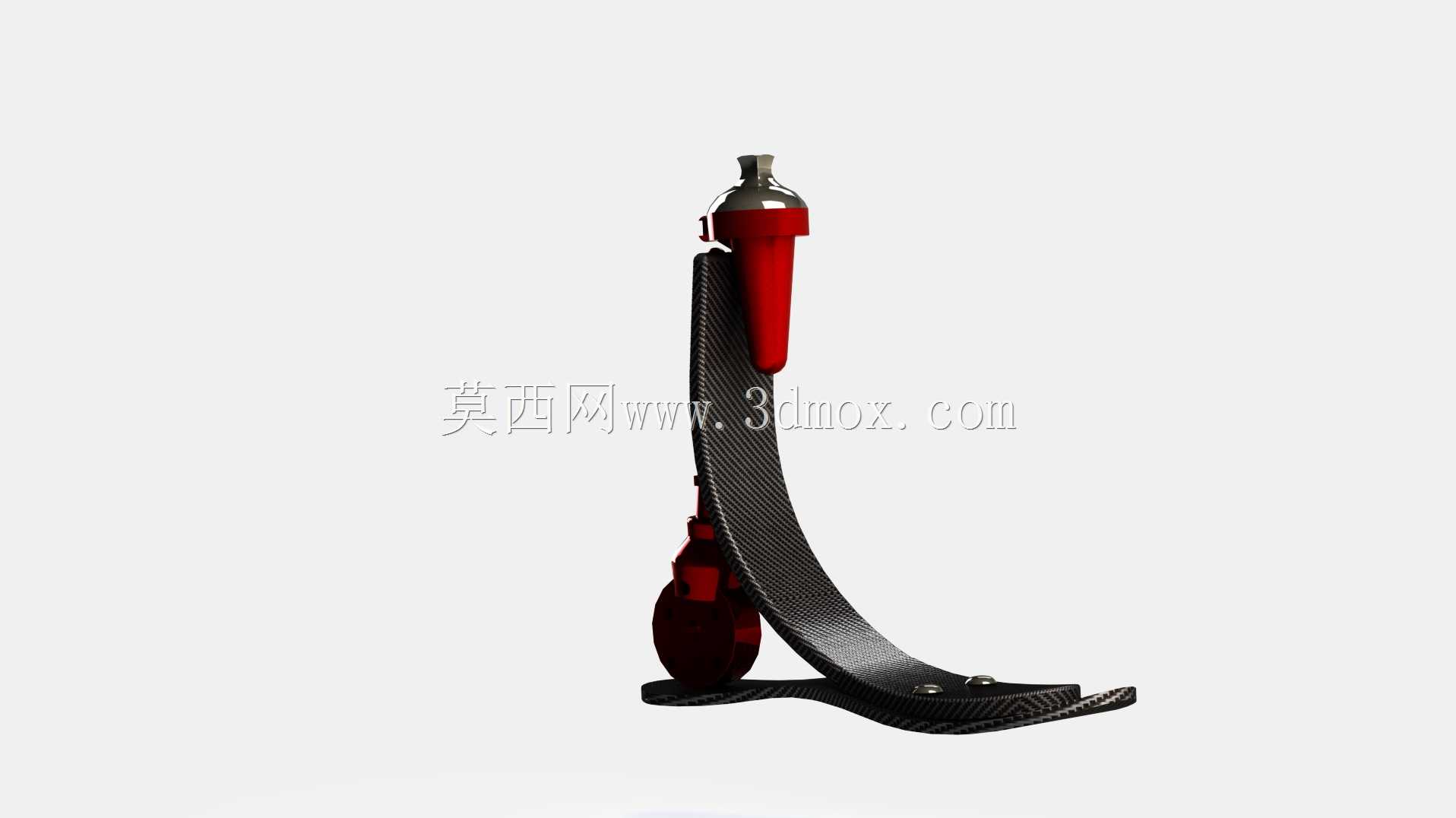

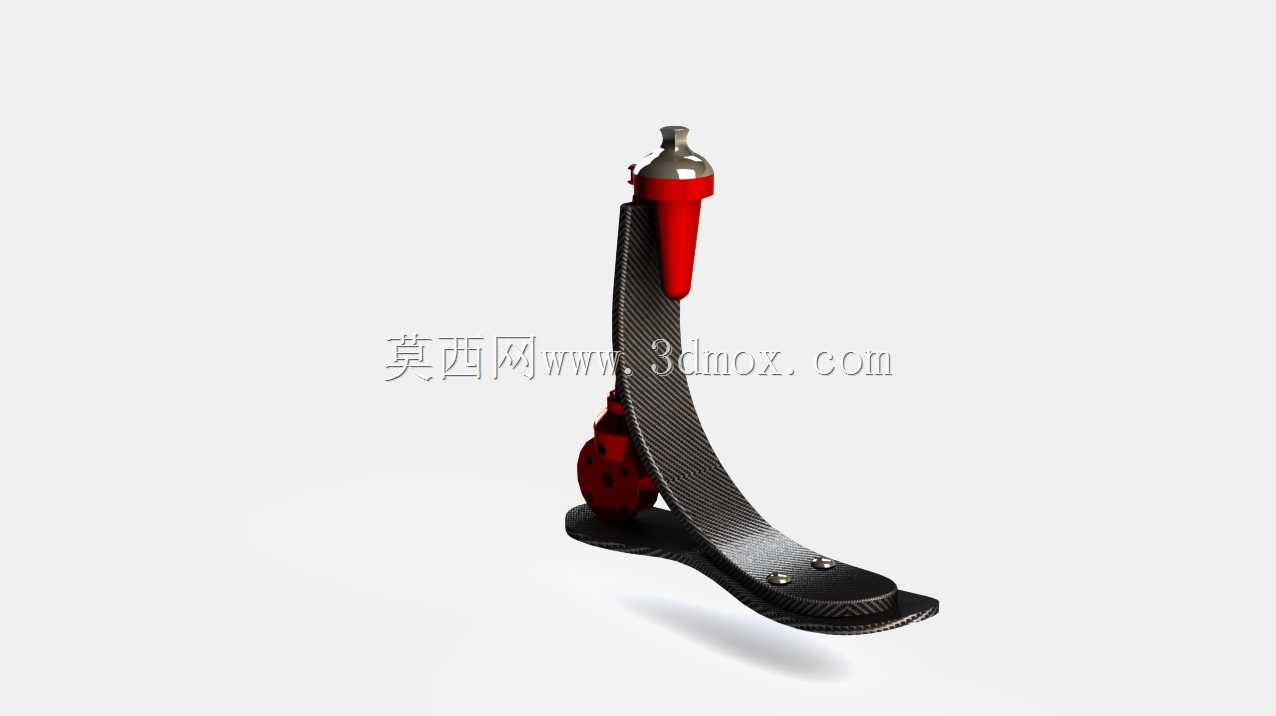

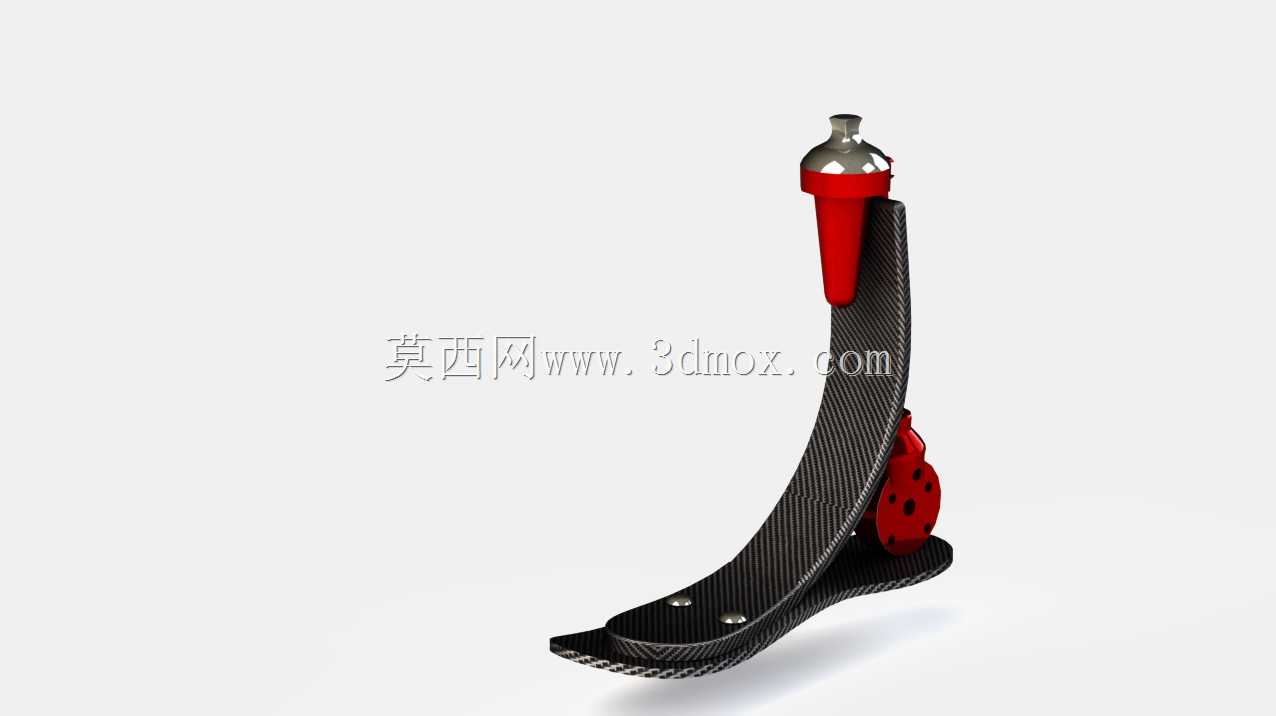

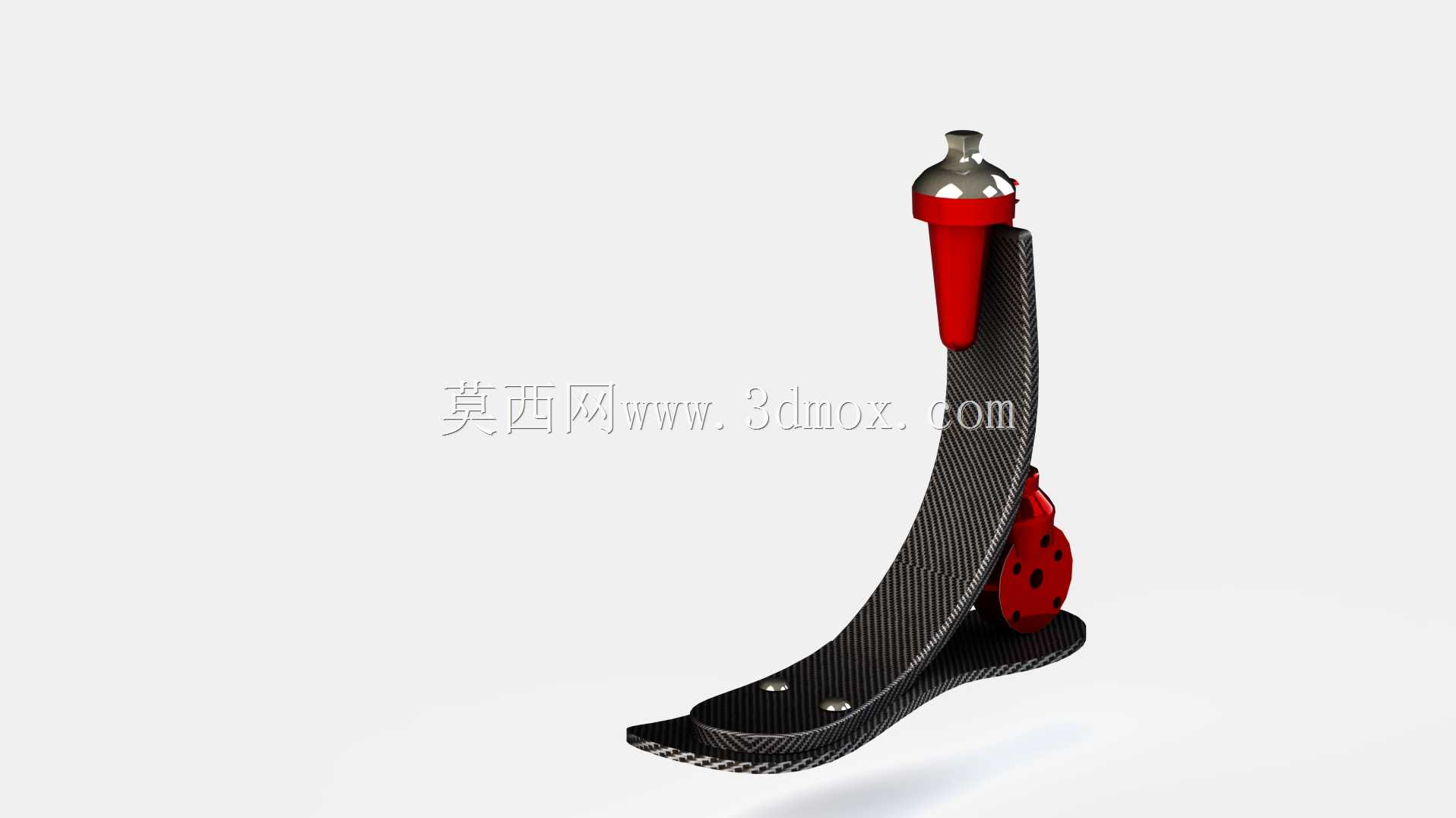

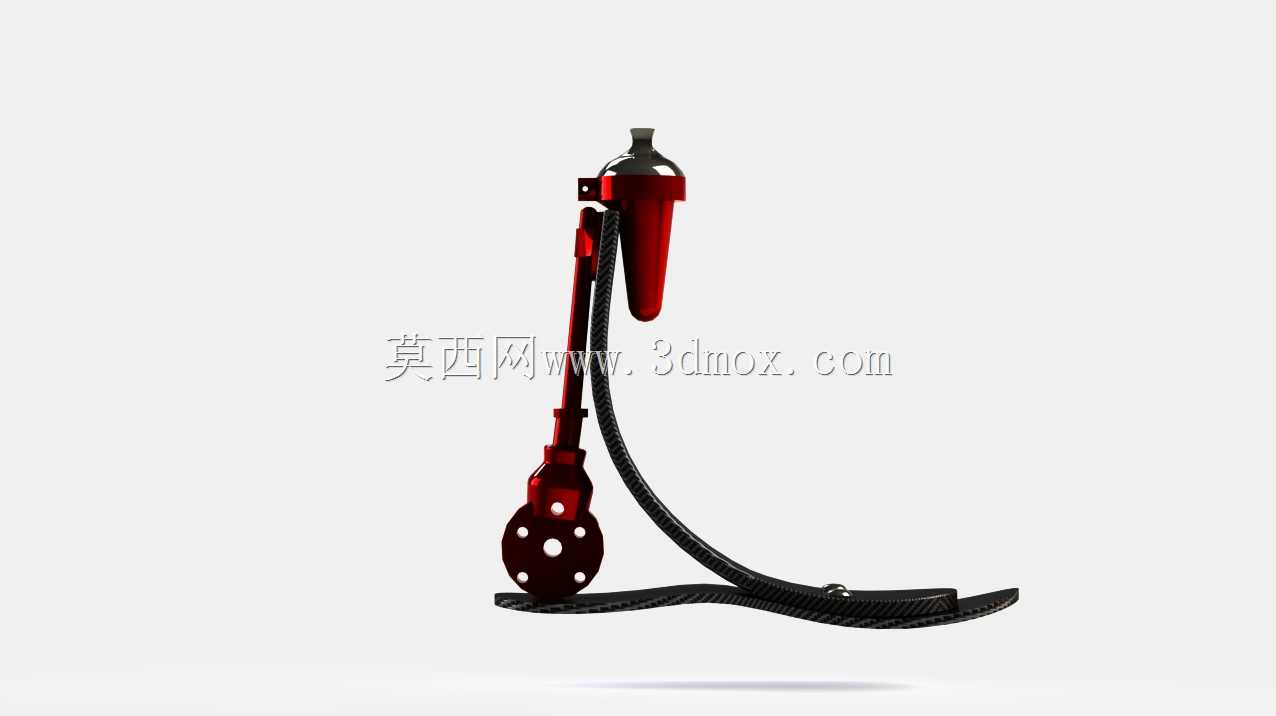

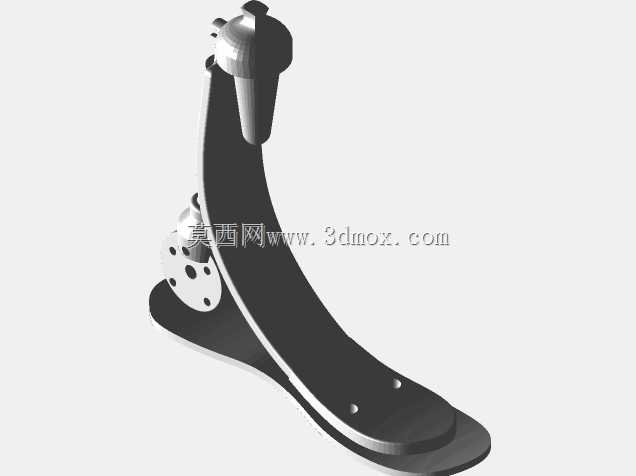

这款储能式运动假肢脚板，主要面向下肢截肢人群的日常行走与中高强度运动场景，适配田径跑跳、长距离行走等不同使用需求，区别于传统静踝假肢的刚性支撑逻辑，核心依托碳纤维复合材料的形变回弹特性实现储能释能，降低使用者行进过程中的体能消耗。从结构设计逻辑来看，整体采用C型弧形主承力板作为核心支撑构件，曲面造型通过曲面放样与曲面缝合命令构建，主承力板从足跟位置向上延伸至踝连接端，向前平滑过渡到前掌触地区域，弧形曲率经过反复迭代调整，保证足跟触地时的缓冲形变、支撑中期的稳定承托、蹬离阶段的回弹助力三个步态周期节点的力学表现连贯。踝部连接端采用标准锥面接口设计，可适配市面上主流的假肢接受腔连接组件，安装时无需额外定制转接件，连接端的锁紧孔位同轴度控制在0.02mm以内，避免使用过程中出现连接松动、异响等问题。足跟位置集成了独立的缓冲阻尼部件，采用红色高分子耐磨材质封装，触地时可吸收垂直方向的冲击载荷，减少残肢端受到的反震力，阻尼部件与碳纤维主承力板采用嵌入式螺栓连接，螺栓沉头完全埋入构件表面，避免突出部分剐蹭衣物或运动护具。前掌区域做了分趾式的弧度优化，宽度控制在68mm，符合正常人体脚掌的触地宽度，行走过程中可提供足够的侧向稳定性，避免内外翻崴脚的风险，前掌最薄处厚度为2.2mm，保证蹬地时的形变灵敏度，足跟位置最厚处为8.5mm，满足垂直载荷下的强度要求，整体静态承重上限可达125kg，适配绝大多数成年使用者的体重范围。设计过程中特意将整体重量控制在380g以内，比同强度的传统金属结构假肢轻60%以上，减少使用者的抬腿负担。各部件的装配间隙预留0.1mm的公差带，既保证组装时的顺畅度，也避免长期使用后因材料蠕变出现配合松动。外表面的碳纤维纹理沿主承力方向铺层，铺层角度采用0度与45度交错排布，兼顾纵向承力强度与侧向抗扭性能，表面做哑光耐磨处理，可抵御日常行走中的砂石剐蹭，延长构件使用寿命。
