便携式高效汽化器内部散热结构设计

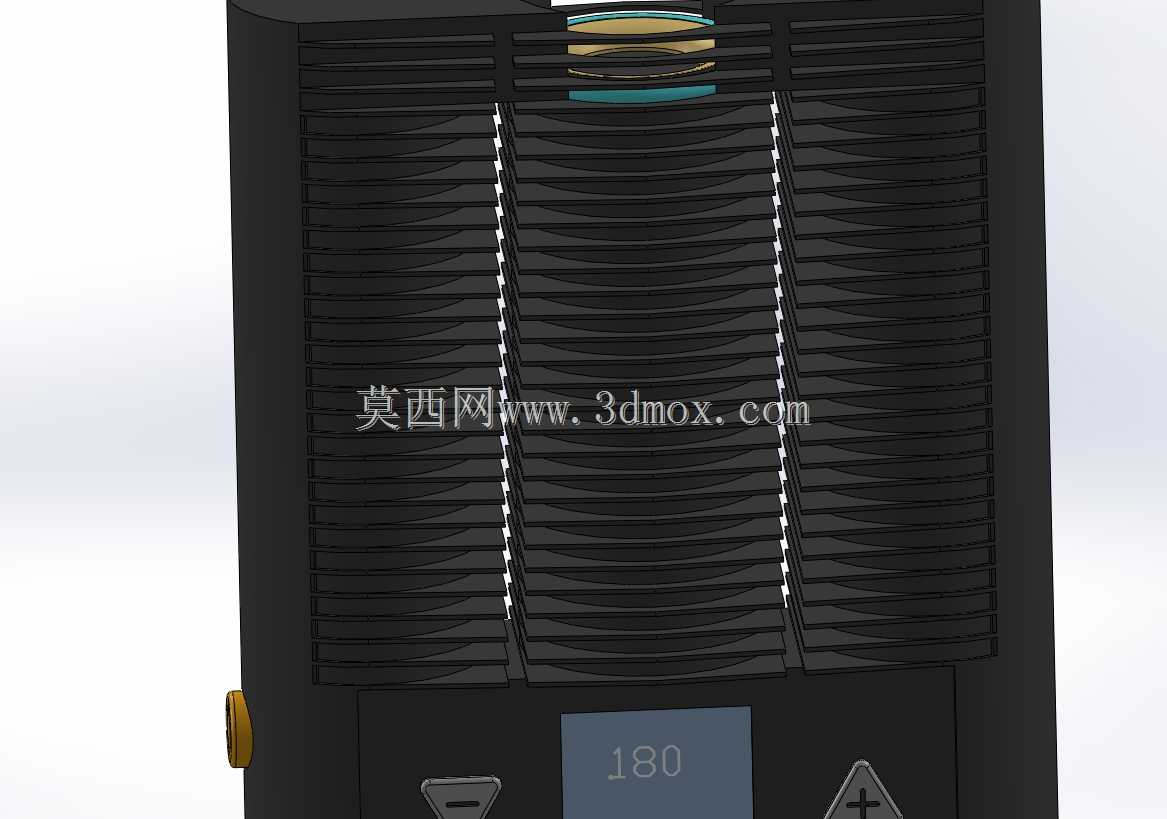

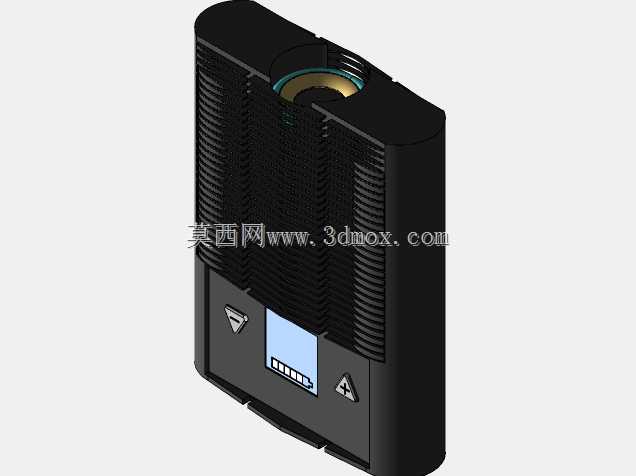

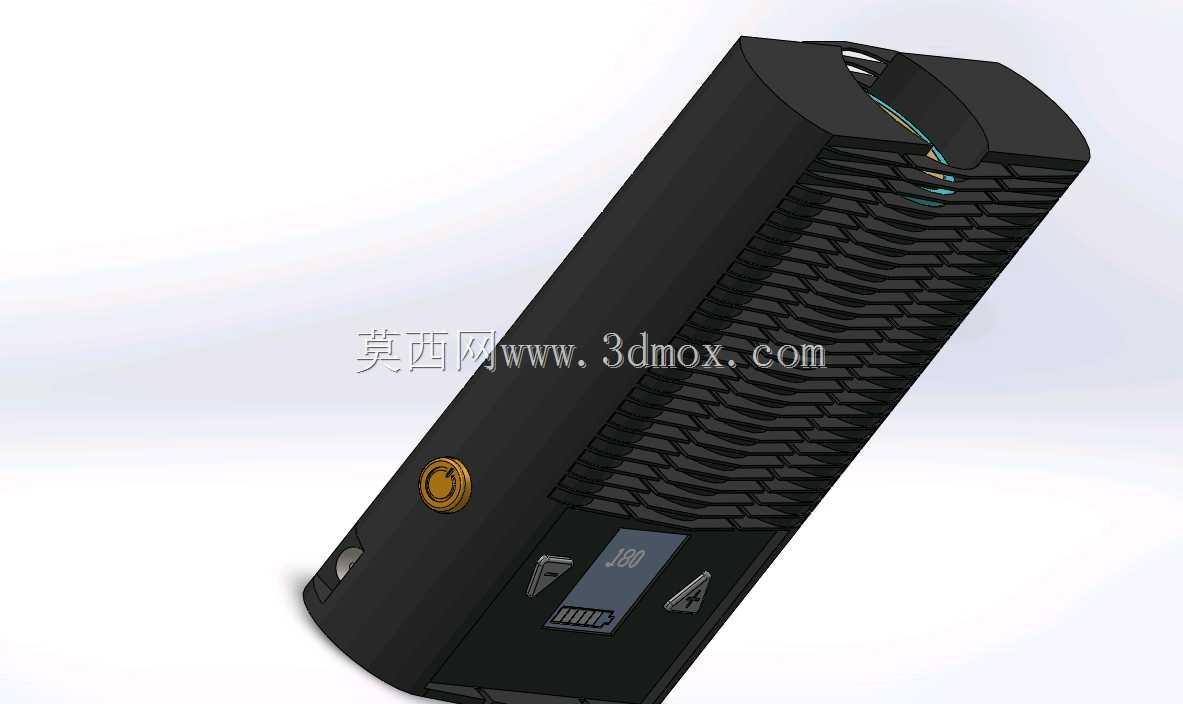

这款便携汽化设备的核心散热汽化结构，在设计阶段优先考虑了户外移动使用场景的实际需求，区别于固定式工业汽化装置的大体积冗余设计，整体结构围绕紧凑化、高换热效率两个核心方向展开。从结构布局来看，主体采用竖向排布的多列平行散热鳍片组，相邻鳍片之间预留了均匀的气流通道，既能够保证设备工作时产生的热量通过鳍片快速与周边空气完成热交换，也能让待汽化介质在流经鳍片间隙的过程中充分吸收热量完成相态转变，无需额外增设大体积的换热腔体。鳍片表面做了弧形导流纹路设计，并非采用平直鳍片的常规方案，这种纹路能够延长介质在换热区域的停留路径，让热交换过程更充分，同时降低气流通过时的风阻，减少设备工作时的气流噪音。设备正面预留了数显模块的安装位，可实时显示当前工作温度参数，下方设置的操作按键区域与主体外壳做了齐平处理，避免户外携带时按键被意外磕碰触发。侧边预留的介质接口采用标准快接结构，能够适配常用规格的输送管路，安装时无需额外定制转接头，接口周边做了凸起的防护边，可减少跌落、碰撞时接口受损的概率。在安装边界设计上，整个核心汽化组件的固定点位均设置在主体框架的底部与侧边，可直接嵌入对应规格的便携外壳内，不需要额外设计复杂的固定支架，鳍片组与外壳内壁之间预留了足够的绝缘隔热间隙，避免外壳表面温度过高影响握持使用。设计过程中针对不同环境温度下的换热效率做了结构校核，当环境温度在零下十度到零上四十度区间内时，鳍片组的换热面积能够保证介质汽化效率稳定在设计区间内，不会因为环境温度波动出现汽化不充分的问题。设备底部预留了供电模块的安装空间，与上方的汽化换热区域做了隔热分隔，避免热量传导至供电组件影响元器件使用寿命，整个结构没有多余的冗余部件，所有零件均采用模块化设计，后期维护时可单独拆卸更换鳍片组、加热组件、数显模块等部件，无需整体拆解设备。
