小型桌面加工配套真空吸尘装置结构

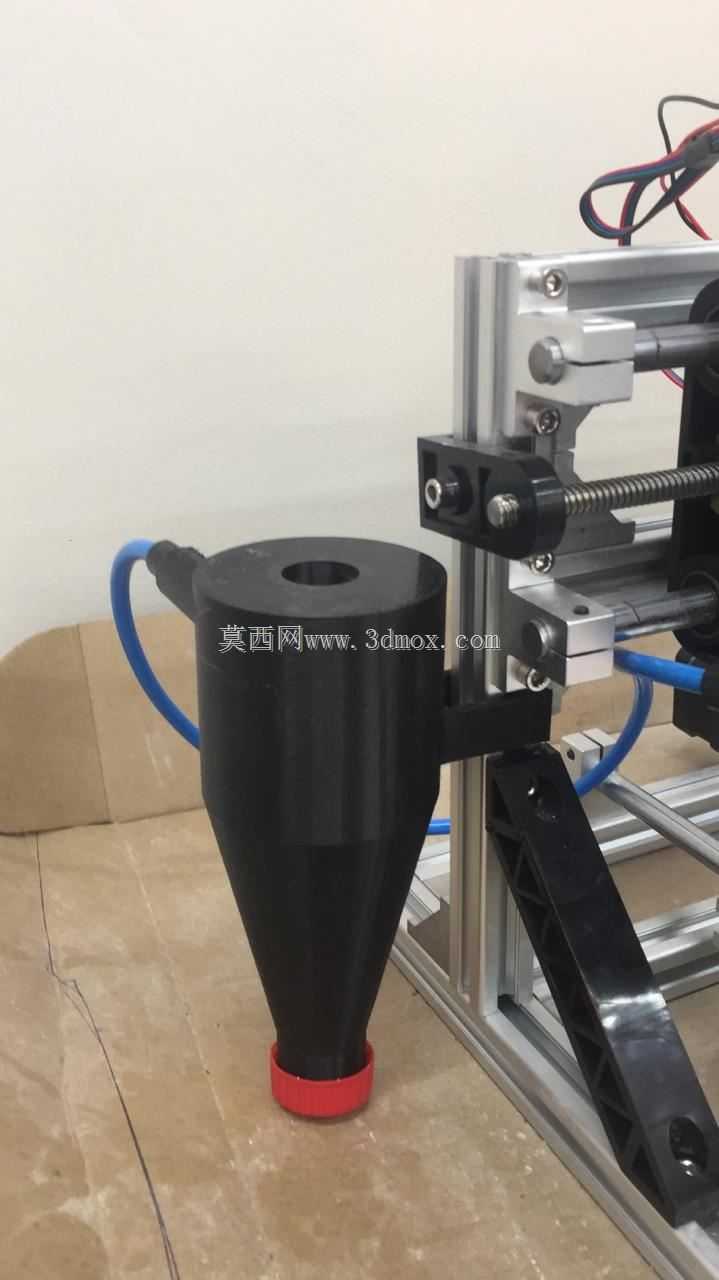

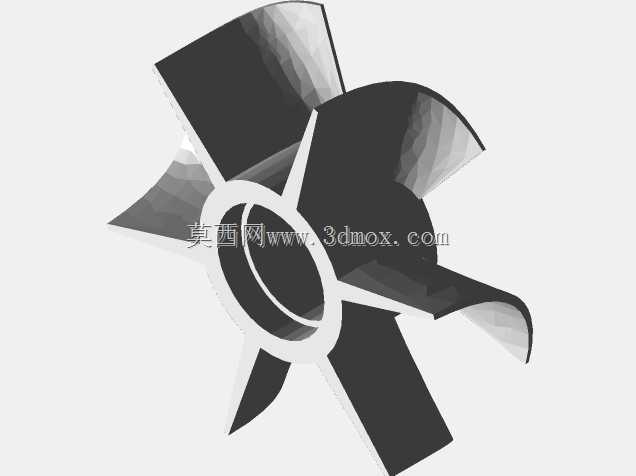

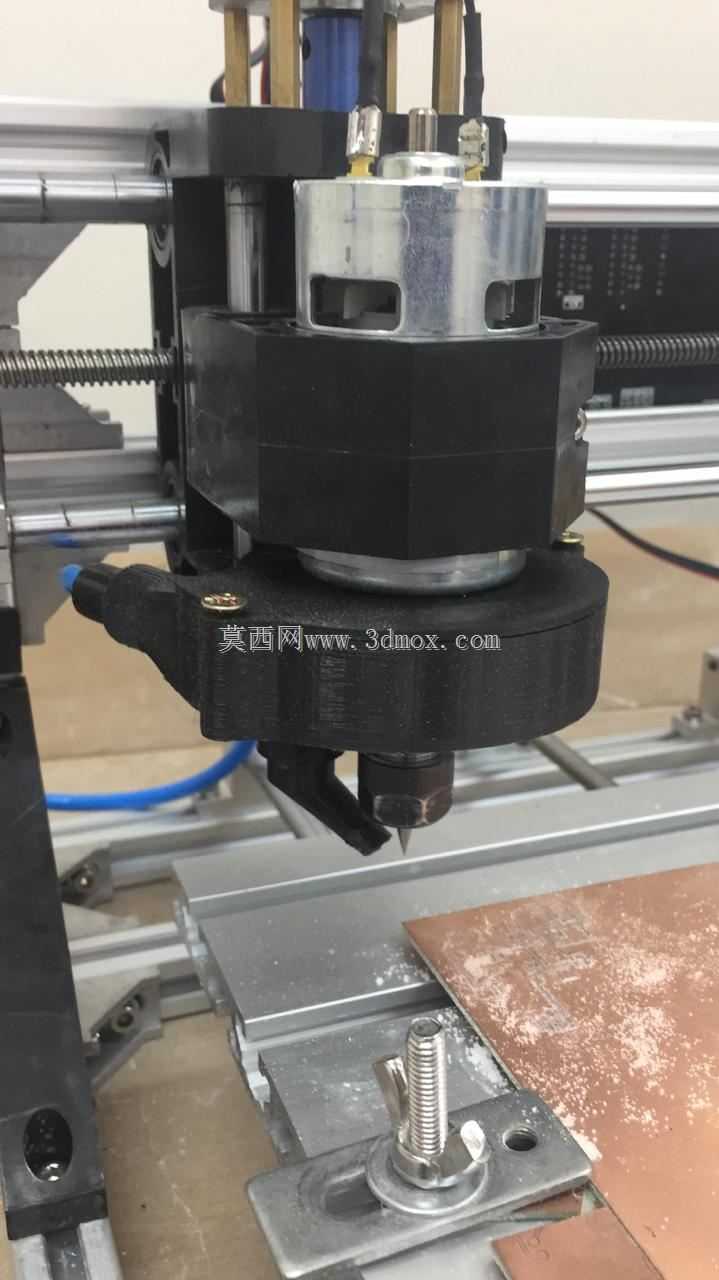

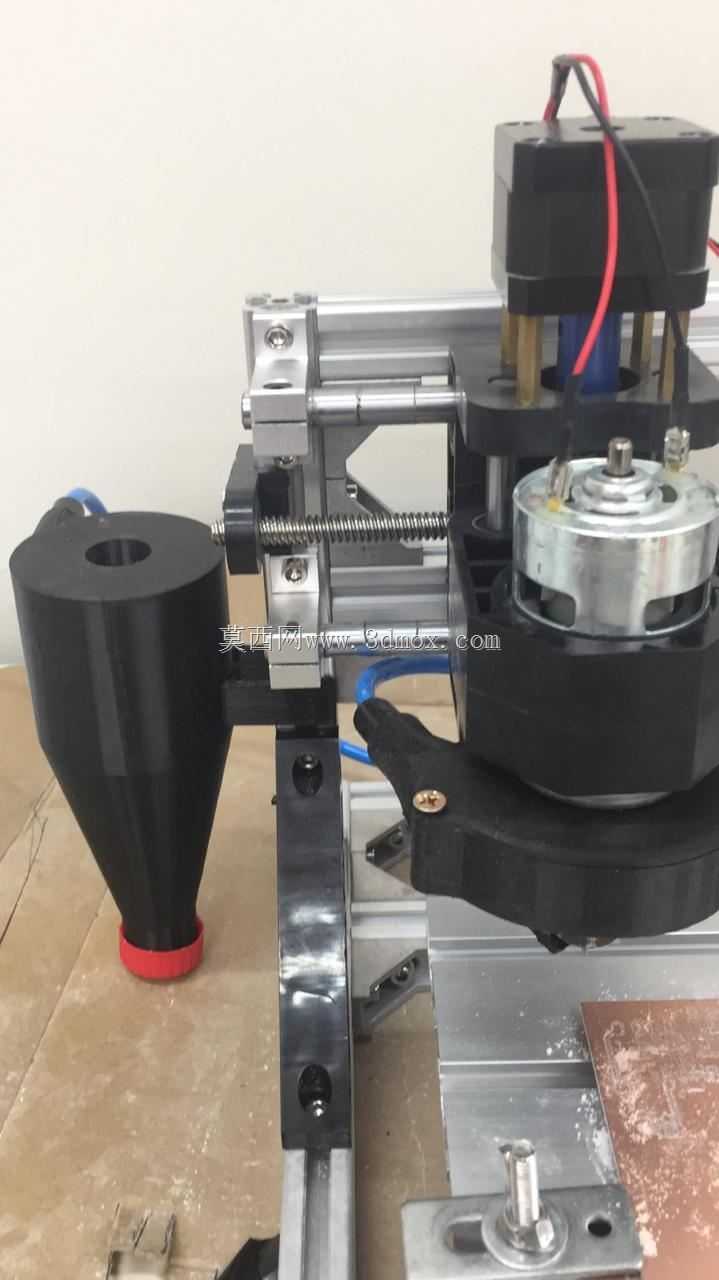

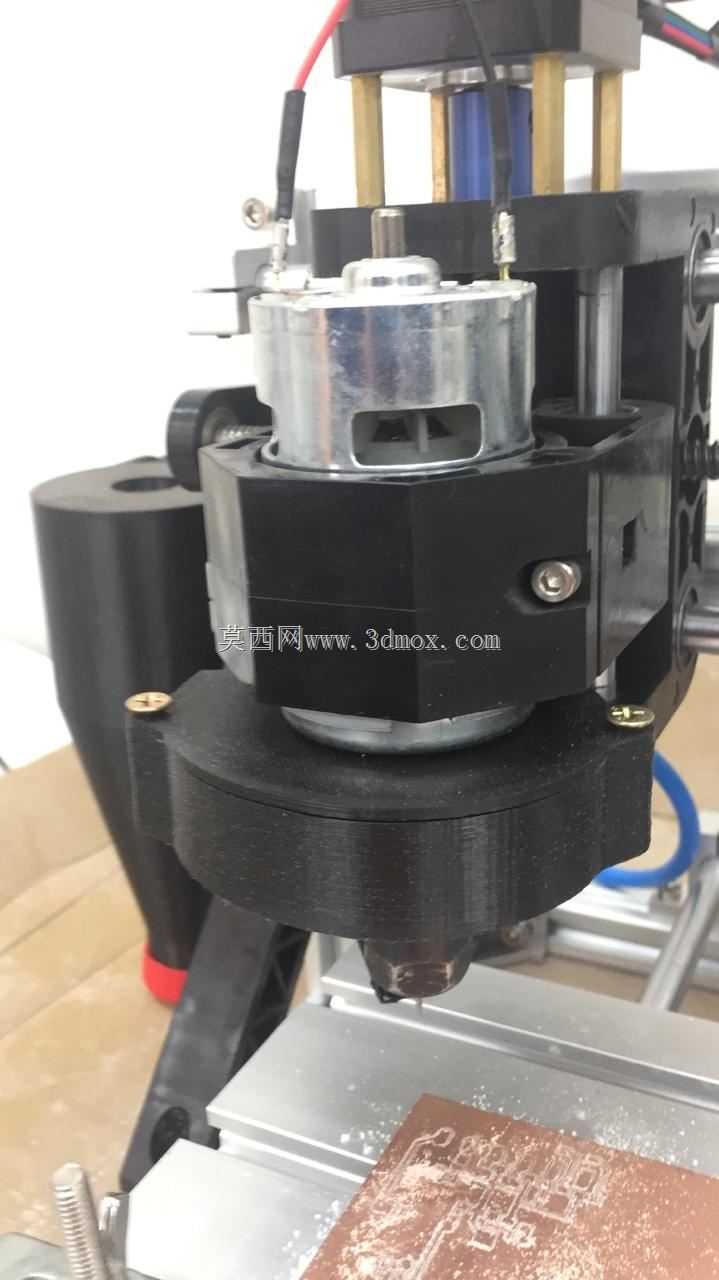

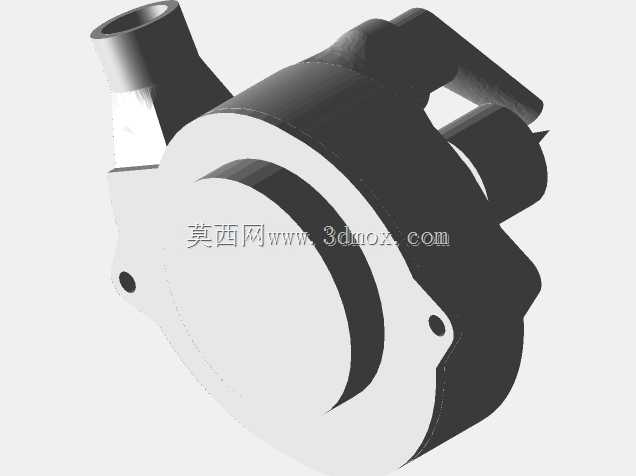

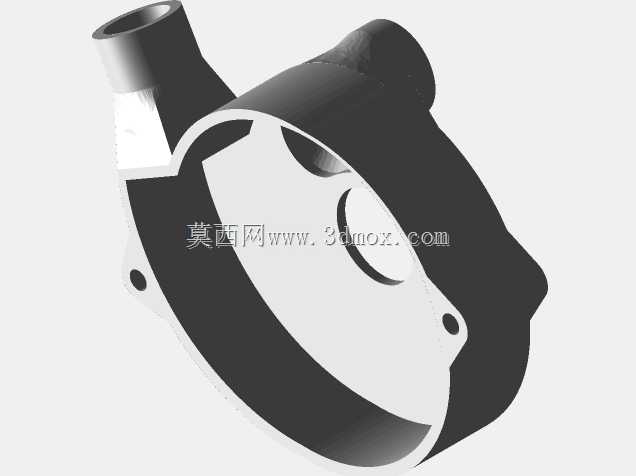

这套小型真空吸尘装置主要适配桌面级数控加工、小型雕刻作业场景，针对加工过程中产生的细碎切屑、粉尘进行定点抽吸，避免加工碎屑飞溅堆积影响加工精度，同时减少作业区域空气中的悬浮颗粒物，改善小型加工工位的作业环境。装置采用模块化分体设计，核心抽吸单元与吸嘴执行端通过型材支架独立安装，可根据加工头的作业行程调整安装位置，适配不同幅面的小型加工平台使用。吸嘴部分采用锥形渐缩结构，大端对接风机出风口侧的负压腔，小端设置柔性密封唇边，作业时唇边距离加工表面保持2-5mm的间隙，既不会干涉加工头的走刀路径，又能在吸嘴端口形成稳定的负压流场，将加工产生的碎屑第一时间吸入收纳腔，避免碎屑被加工头带动刮花已加工表面。动力单元采用高速离心风机搭配独立驱动电机，风机蜗壳与电机安装座采用同轴定位设计，减少高速运转时的径向跳动，降低装置运行时的振动传递到加工平台上，避免振动影响加工表面的光洁度。安装支架采用标准工业铝型材搭建，所有连接位置均采用T型螺栓锁紧，可根据实际加工需求调整吸嘴的前后、上下位置，也可拓展安装多组吸嘴覆盖更大的加工区域，安装边界可适配常见的300mm*400mm幅面桌面加工设备，不需要对原有加工设备进行大规模改装，直接通过型材夹具固定在加工平台侧边即可完成部署。装置的尘屑收纳腔与风机进风口采用快拆结构设计，清理 accumulated 碎屑时不需要拆解整体管路，直接拔出收纳腔即可倾倒清理，日常维护操作简便。气路部分预留了外接扩展接口，可根据需求对接小型毛刷吸头、扁嘴吸头，兼顾加工工位台面、设备缝隙的积尘清理，拓展装置的使用场景。整体结构设计优先考虑小型加工工位的空间限制，所有部件均布置在加工平台的侧上方区域，不会占用加工工件的装夹空间，走线采用型材槽内嵌式布置，避免加工过程中切屑刮擦线缆造成损坏，同时让整体外观更整洁，减少积尘死角。
