不锈钢风淋室洁净通行净化设备结构

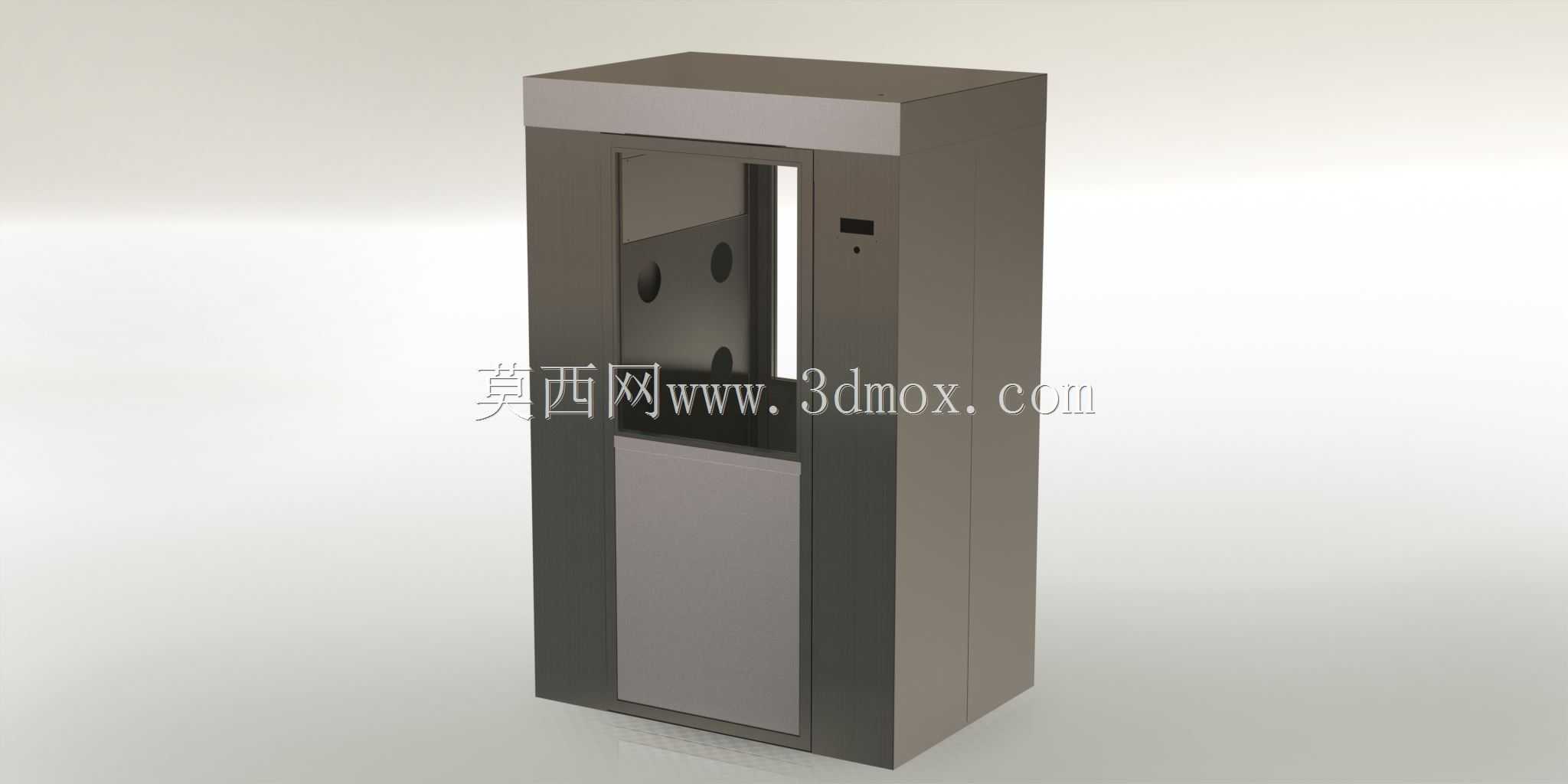

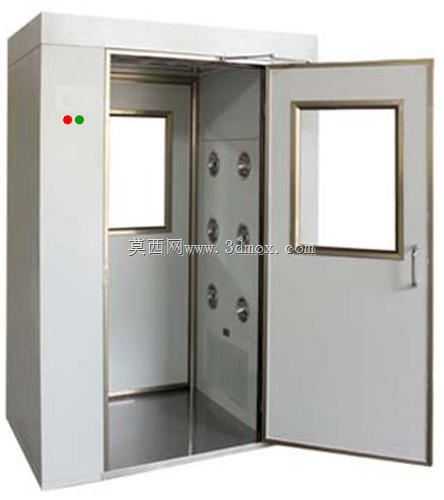

在电子制造、医药生产、食品加工等对环境洁净度有严格要求的生产场景中，人员进入洁净作业区前的体表除尘净化是管控尘埃粒子进入洁净区的关键环节，这款风淋设备正是为该类场景设计的人员通行净化装置。设备整体采用立式柜式通道结构，外形尺寸设定为1400mm×1000mm×2110mm，安装时需预留对应通行空间与设备检修侧余量，箱体主体采用1.5mm钢粉末涂层搭配1.2mmSUS304不锈钢材质，兼顾结构刚性与洁净区易清洁、耐腐蚀的使用需求，冷钢制作的密封门配合电磁联锁结构，可实现吹淋过程中双门互锁，避免未净化人员直接闯入洁净区，同时防止洁净区与非洁净区空气直接对流。设备内部集成预过滤器与HEPA过滤器两级过滤结构，HEPA过滤效率达到H13级别，回风效率对应G4等级，可有效截留人员衣物表面附着的尘埃粒子，顶部增压室将过滤后的洁净空气加压后通过两侧布置的喷嘴以22-25m/s的风速喷出，多角度覆盖人员体表，将附着的浮尘吹落并随回风气流进入过滤循环系统。设备操作区设置LED显示面板与PLC控制单元，可实现吹淋时长、门体联锁状态的自动管控，供电适配AC380VAC/3P/50-60Hz工业供电场景，传感设备可自动检测人员进入状态触发吹淋流程，无需人员手动操作即可完成全流程净化。从结构设计角度看，该设备将过滤单元、增压腔体、控制模块、联锁机构集成于单立式箱体内，减少了现场安装的管线对接工作量，箱体下部预留回风通道与过滤器检修空间，日常更换过滤器无需拆解主体结构，两侧喷嘴的安装角度经过适配调整，可覆盖从头顶到脚踝的全高度人体范围，避免出现吹淋死角，门体密封结构采用耐老化胶条，长期频繁开关场景下仍能保持可靠的密封性能，避免非洁净空气泄漏进入洁净区域。
