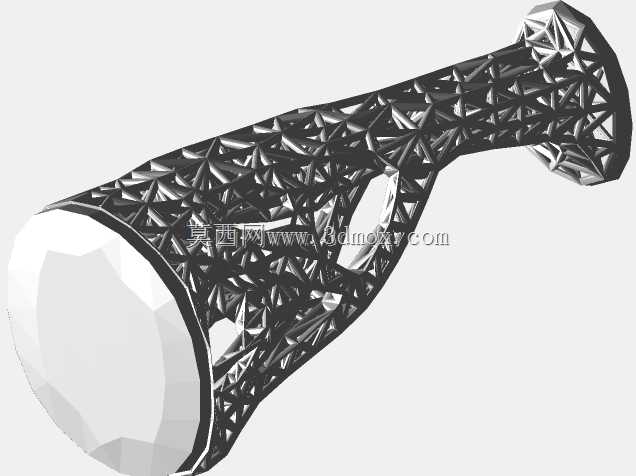

晶格拓扑优化下肢假肢承力结构

这款下肢假肢承力结构的设计，核心围绕截肢患者日常行走、上下楼及轻度活动的受力需求展开，适配小腿截肢术后的残端承力场景，可直接对接标准假肢接受腔与踝部连接件，无需额外定制转接结构。设计阶段首先梳理了下肢行走过程中的载荷分布规律：跟着地阶段的垂直冲击载荷、支撑相的纵向承力、摆动相的惯性力，以及侧向扭转时的剪切载荷，所有晶格单元的排布方向均沿主应力迹线走向布置，避免非受力区域的材料冗余。整体结构采用变密度晶格填充方案，靠近接受腔连接端的晶格单元壁厚更大、单元尺寸更小，对应残端受力时的高应力区域，保证载荷传递的平顺性；靠近踝部连接端的晶格单元做了渐变过渡，匹配踝部组件的安装接口尺寸，安装边界预留了标准M8连接螺孔的安装位，螺孔周边做了实体加强环，避免螺纹受力时出现晶格塌陷。结构中部的镂空区域并非单纯为减重设计，而是通过拓扑优化计算后移除的低应力材料区域，既可以降低整体重量，减少患者佩戴时的体能消耗，也能提升结构的透气性，避免长期佩戴时接受腔区域积汗引发的皮肤问题。晶格结构的单元选型经过多轮迭代，最终采用三角形面单元构成的空间桁架结构，相比传统实心假肢结构，重量降低40%以上的同时，纵向承力强度完全满足日常使用需求，侧向抗扭性能也符合假肢行业的相关测试标准。设计过程中充分考虑了3D打印的工艺可行性，所有晶格单元的最小壁厚均大于0.8mm，无悬空大于45度的无支撑结构，可直接采用金属激光烧结工艺打印成型，打印完成后仅需简单打磨连接端面即可完成装配，无需后续复杂的机加工工序。结构的外形轮廓贴合人体下肢的自然生理曲线，佩戴后不会出现明显的轮廓突兀感，兼顾了力学性能与外观适配性，连接端的安装尺寸完全兼容市面主流的假肢踝部组件，可直接替换传统实心假肢杆件，适配不同体重区间的使用需求。
