医用供氧系统用氧气压力调节装置结构设计

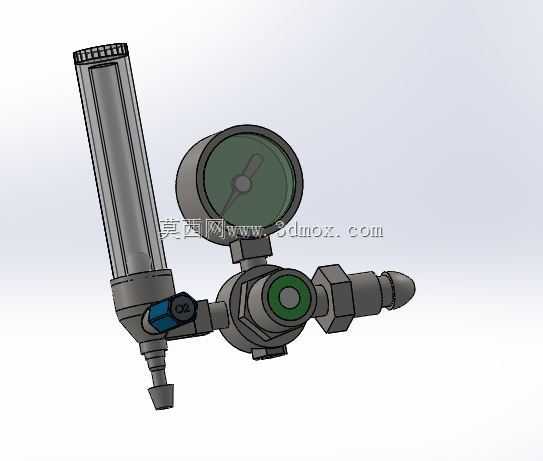

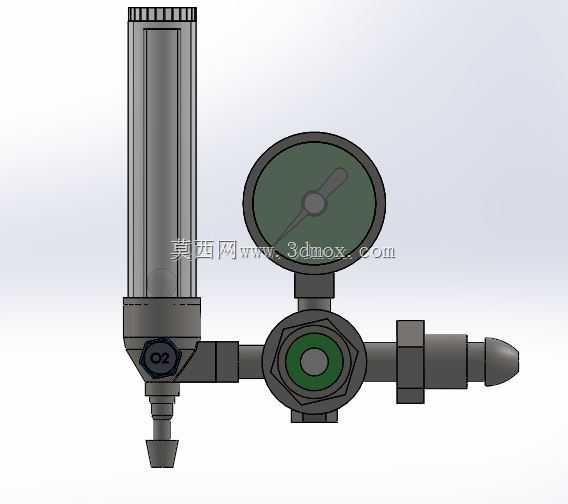

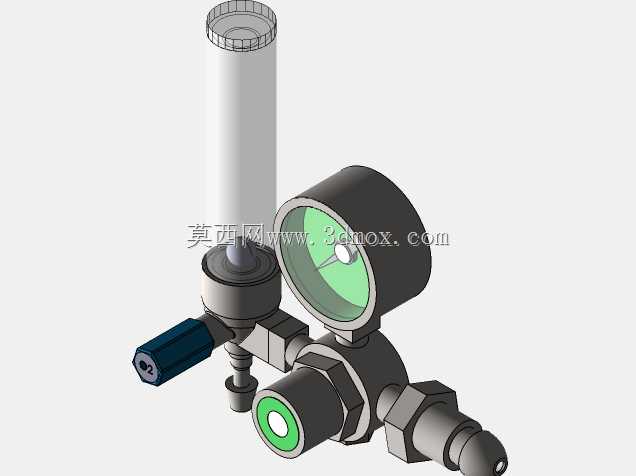

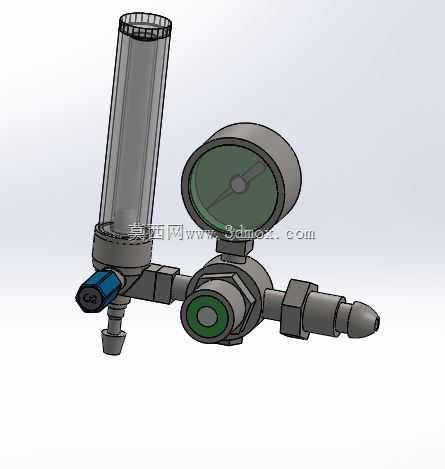

在临床供氧、工业气焊切割、高原应急供氧等场景中，氧气调节器是连接高压氧气瓶与终端用气设备的核心气路部件，承担着将气瓶内高压氧气降压至目标工作压力、稳定输出流量的关键作用，其结构可靠性直接关系到用气安全与压力控制精度。这款氧气调节器的整体结构采用集成式布局设计，将进气过滤组件、一级减压腔、二级稳压腔、压力检测单元、流量调节旋钮、输出快接接口整合在同一锻造黄铜本体上，减少了外接管路的泄漏点，整体安装边界紧凑，可直接适配常规工业及医用氧气瓶的瓶阀出口螺纹，无需额外加装转换接头。从结构设计逻辑来看，进气端直接对接氧气瓶高压出口，内置的烧结金属过滤芯可拦截气瓶内残留的金属碎屑、密封残渣等杂质，避免杂质进入减压腔造成密封面磨损引发压力漂移；一级减压结构采用活塞式减压机构，配合耐低温氟橡胶密封件，可将气瓶内最高15MPa的高压氧气初步降压至0.2-0.3MPa的中压区间，二级稳压腔则采用膜片式稳压结构，抵消气瓶内压力随氧气消耗逐步下降带来的输出压力波动，保证终端用气压力波动控制在±5%以内。设备上集成的两块压力表分别对应气瓶剩余压力检测与输出工作压力检测，表盘采用大直径夜光刻度设计，在光线不足的作业场景下也可快速读取压力数值，侧置的流量调节旋钮带有防滑滚花结构，旋钮表面标注的流量刻度对应不同输出档位，可根据用气需求精准调节输出流量，旋钮内置的定位弹珠可避免使用过程中因碰撞导致档位偏移。输出端采用标准快插式接头结构，可兼容常规吸氧管、气割枪、呼吸面罩等终端设备的连接需求，本体上设置的安全泄压阀在输出压力超过额定阈值1.2倍时会自动开启泄压，避免下游管路超压引发安全事故。建模过程中对各部件的装配公差做了匹配设计，密封槽的尺寸公差控制在±0.02mm范围内，保证密封件压缩量处于合理区间，既避免压缩量过大导致密封件过早老化，也防止压缩量不足引发气体泄漏，各活动部件的配合间隙预留了低温环境下的材料冷缩余量，可在-20℃至60℃的环境温度范围内稳定工作。整体结构无突出的尖锐棱角，表面做了镀铬钝化处理，兼具抗腐蚀性能与易清洁特性，适配医用场景的消毒清洁需求，各外接接口的位置布局充分考虑了实际安装操作空间，调节旋钮与压力表的朝向符合操作人员的常规观察与操作习惯，安装后无需额外调整角度即可完成参数读取与流量调节操作。
