医用长丝生物材料加捻缠绕设备结构

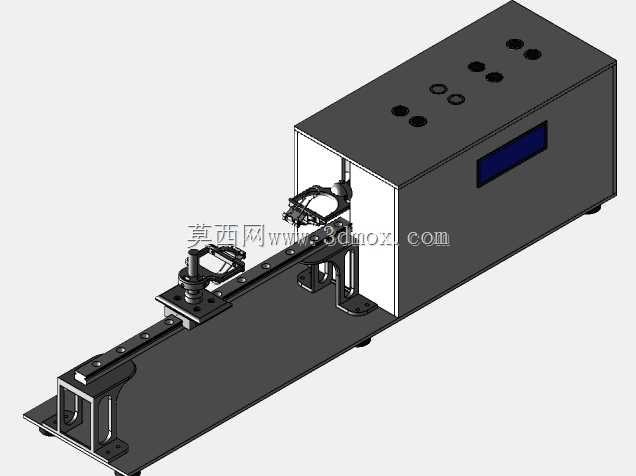

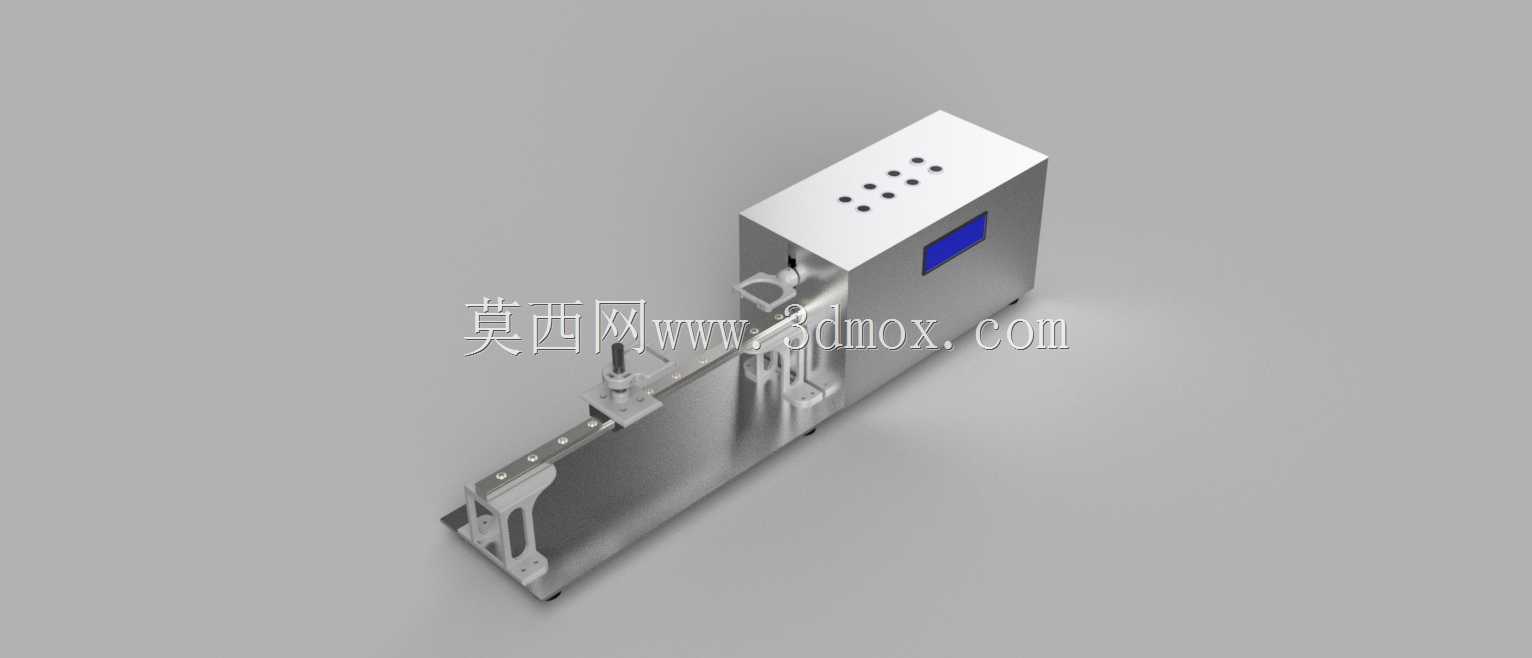

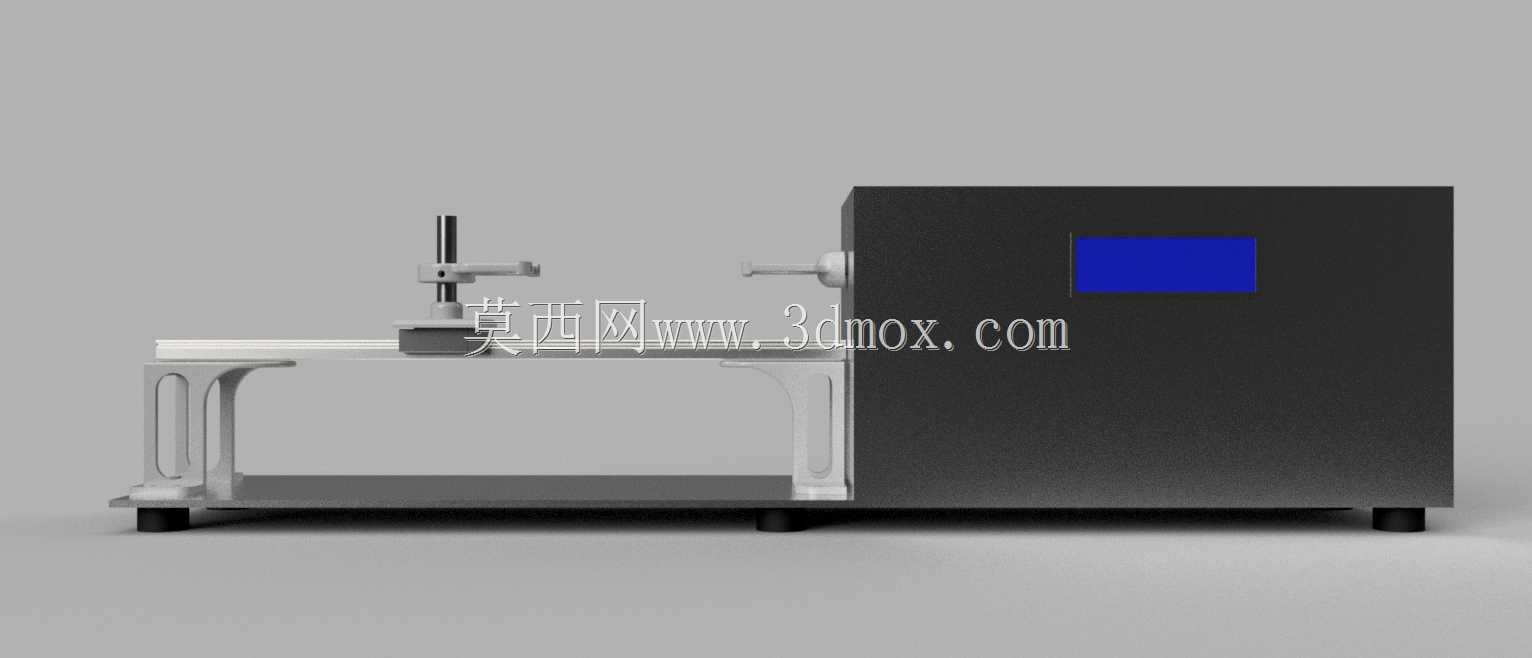

在医用生物材料加工领域，长丝类基材的定扭矩缠绕、加捻工序长期存在操作污染、线体断裂、参数一致性差的痛点，这款缠绕设备正是针对这类场景开发的专用加工装置，适配可吸收缝合线、医用纤维支架、生物长丝敷料等产品的前段制备工序，可安置于洁净车间的超净工作台台面使用，无需额外搭建大型安装基座。从结构布局来看，设备采用一体化卧式钣金机身，控制模块集成在机身头部的密封腔体内，操作面板采用嵌入式非触摸式感应按键，整个机身外表面无凸起操作缝隙，所有接缝处做圆弧过渡处理，日常消毒时可直接使用医用酒精擦拭整个设备外表面，不会存在积液藏污的死角，完全满足无菌生产环境的清洁要求，避免操作人员直接接触设备表面带来的菌落污染风险。设备的执行端采用双夹轴布局，固定夹轴设置在靠近机身的工位，负责夹持长丝基材的一端并提供稳定的旋转输出，可精准控制旋转圈数，保证每一段加工的长丝加捻圈数误差控制在极小范围内，满足医用材料加工的参数一致性要求；可移动夹轴设置在伸出的直线导轨上，可根据加工长丝的长度调整夹持间距，适配不同规格的生物材料加工需求，移动夹轴带有阻尼缓冲结构，在长丝缠绕加捻过程中可随线体张力变化做微量位移补偿，避免刚性拉扯导致的长丝断裂问题，这一设计尤其适配强度较低的医用生物可降解材料加工场景。从安装边界来看，设备整体外形紧凑，伸出的导轨部分最大长度适配常规医用长丝的加工长度，机身底部预留四个固定安装孔，可直接固定在洁净工作台的台面上，也可放置在移动小推车上做跨工位转运，整体占地面积小，不需要预留额外的操作维护空间，设备侧面预留走线槽，供电与信号线路可从机身背部隐藏走线，不会干扰洁净车间的气流组织。设计阶段充分考虑了小批量医用材料生产的成本控制需求，整体结构没有采用复杂的定制化零部件，大部分传动件、结构件都采用通用标准件，后期维护更换成本低，整体制造成本远低于同类进口缠绕设备，适配中小型医用材料生产企业、高校生物材料实验室的采购预算。设备的夹头部分采用快拆结构，更换不同规格的夹头即可适配不同直径的长丝基材，不需要复杂的调试过程，操作人员经过简单培训即可上手操作，非触摸式的按键设计也避免了戴无菌手套操作时的按键误触问题，操作逻辑简单，可快速切换不同的加捻参数，适配多品种小批量的生物材料加工需求。
