星轮式无障碍爬梯轮椅行走机构设计

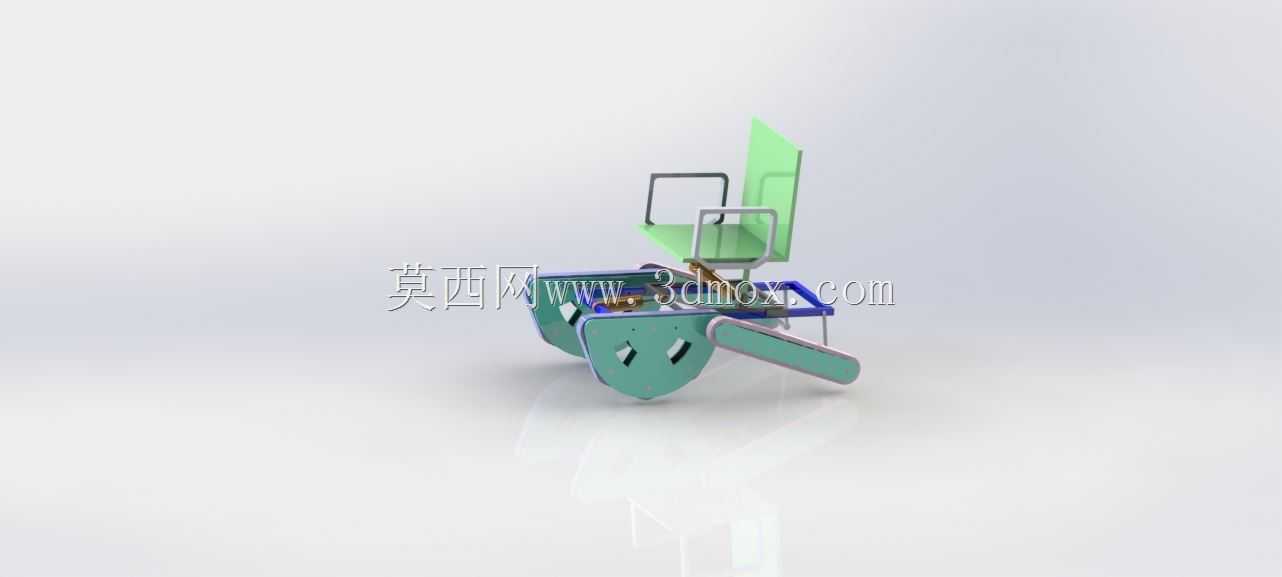

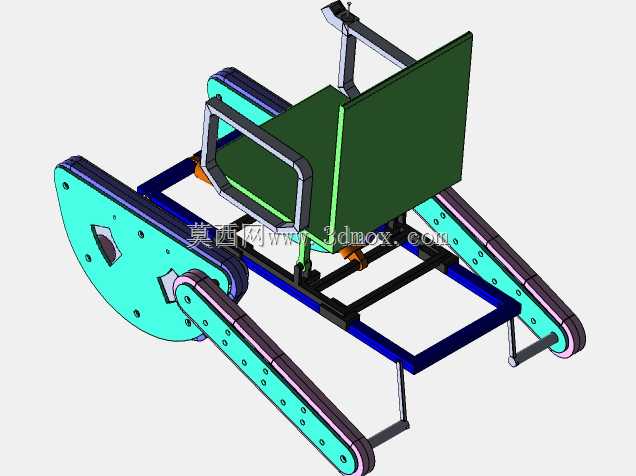

这款爬梯轮椅的行走机构设计，核心瞄准老旧小区无电梯场景下的行动障碍人士出行需求，同时覆盖乡村自建房、户外台阶通行、应急疏散通道转运等多类日常使用场景，区别于普通平地轮椅仅能在平整路面行驶的局限，可直接完成台阶攀爬与平地行驶的模式切换，无需额外辅助人员施加过大抬升力，单人操作即可完成上下楼动作。从功能实现逻辑来看，设计阶段放弃了传统履带式爬梯结构易损伤台阶面、平地行驶阻力大的缺陷，采用三组行星排布的轮爪构成单侧星轮组，轮组中心与轮椅主架通过铰接摆臂连接，攀爬台阶时轮组沿台阶棱边做行星周转运动，每一组轮爪依次搭靠上级台阶面，依托轮组自转带动整体抬升，整个过程中座椅面始终通过摆臂上的联动限位结构保持水平，避免乘坐者出现前倾或后仰的倾覆风险。平地行驶状态下，星轮组的中心轮接触地面，三组行星轮爪处于悬空锁止状态，此时设备与普通轮椅的行驶逻辑一致，转向灵活且推行阻力小，不会出现履带结构在平整路面的顿挫感。设计过程中重点校核了轮爪的搭接尺寸，单组轮爪的有效搭接宽度适配国内绝大多数民用建筑的台阶踏面深度，轮爪外缘包覆有柔性缓冲层，既可以降低攀爬过程中的金属碰撞异响，也能避免刮花石材或水泥台阶表面；摆臂的铰接点位置经过多轮运动仿真调整，确保攀爬过程中整机重心始终落在轮组支撑面范围内，不会出现重心偏移导致的侧翻风险，同时预留了与常规轮椅座椅架的安装接口，可直接适配市面上多数标准手动轮椅的架体尺寸，无需对原有轮椅主体做大规模改造。安装边界方面，整套行走机构的单侧宽度控制在常规轮椅的侧方投影范围内，不会额外增加整机宽度导致无法通过常规住宅门洞，轮组的最低离地间隙满足平地过坎需求，可轻松通过小区减速带、人行道地砖接缝等常见路面障碍，轮组与架体的连接点采用快拆结构设计，日常维护时可快速拆卸轮组清理缠绕的毛发或杂物，不需要专用工具即可完成常规保养操作。
