1863年款西班牙针发左轮手枪结构

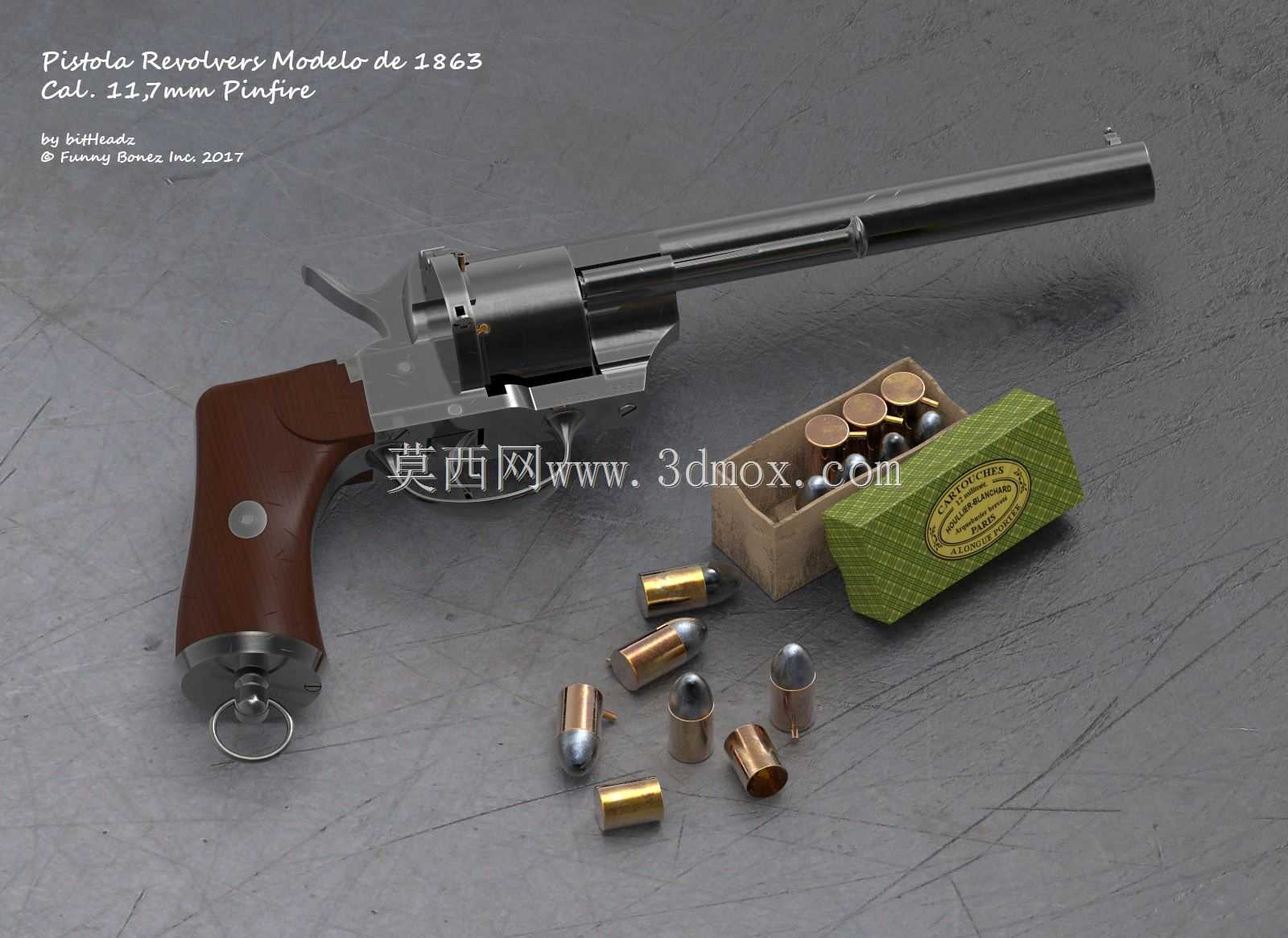

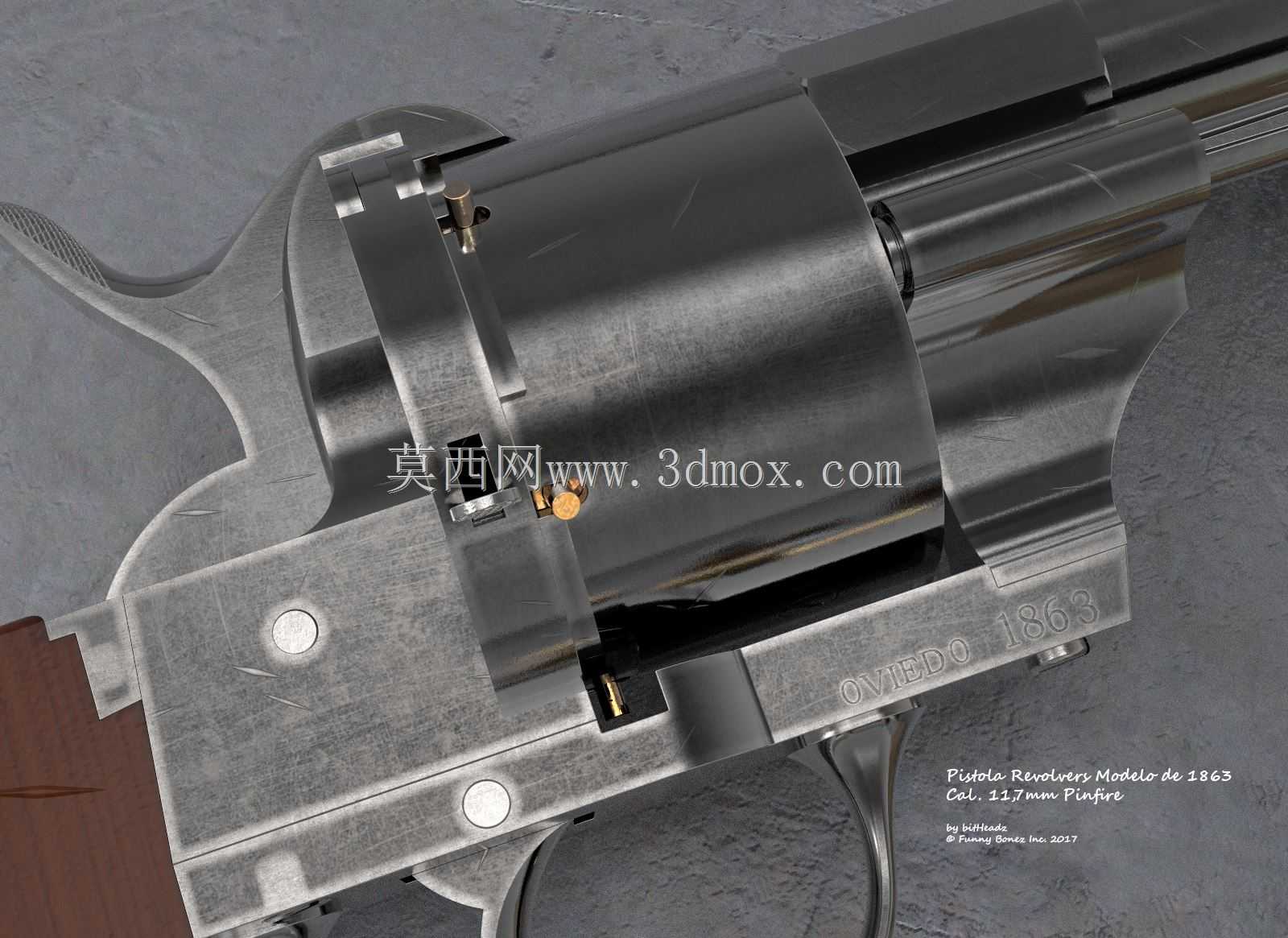

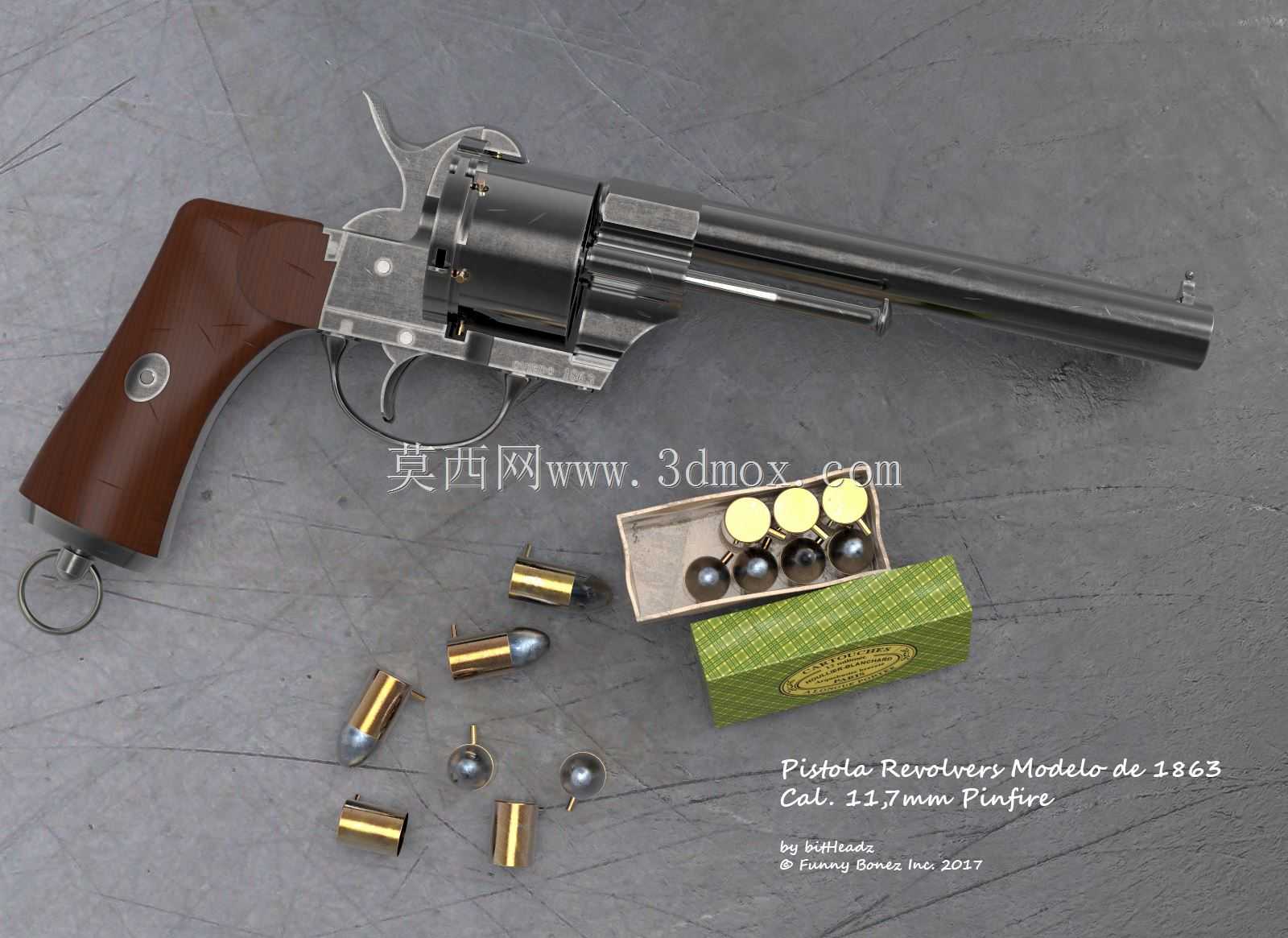

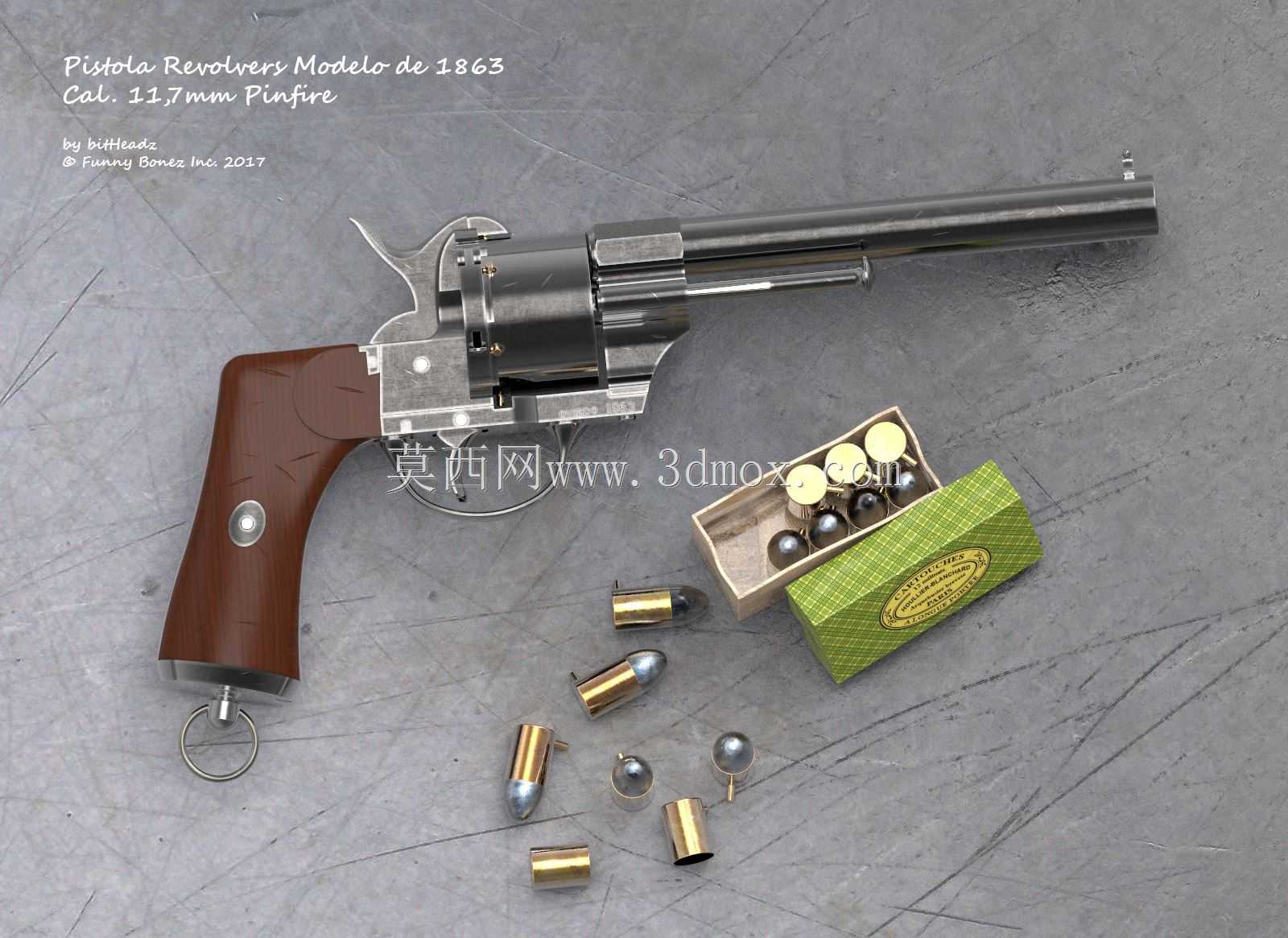

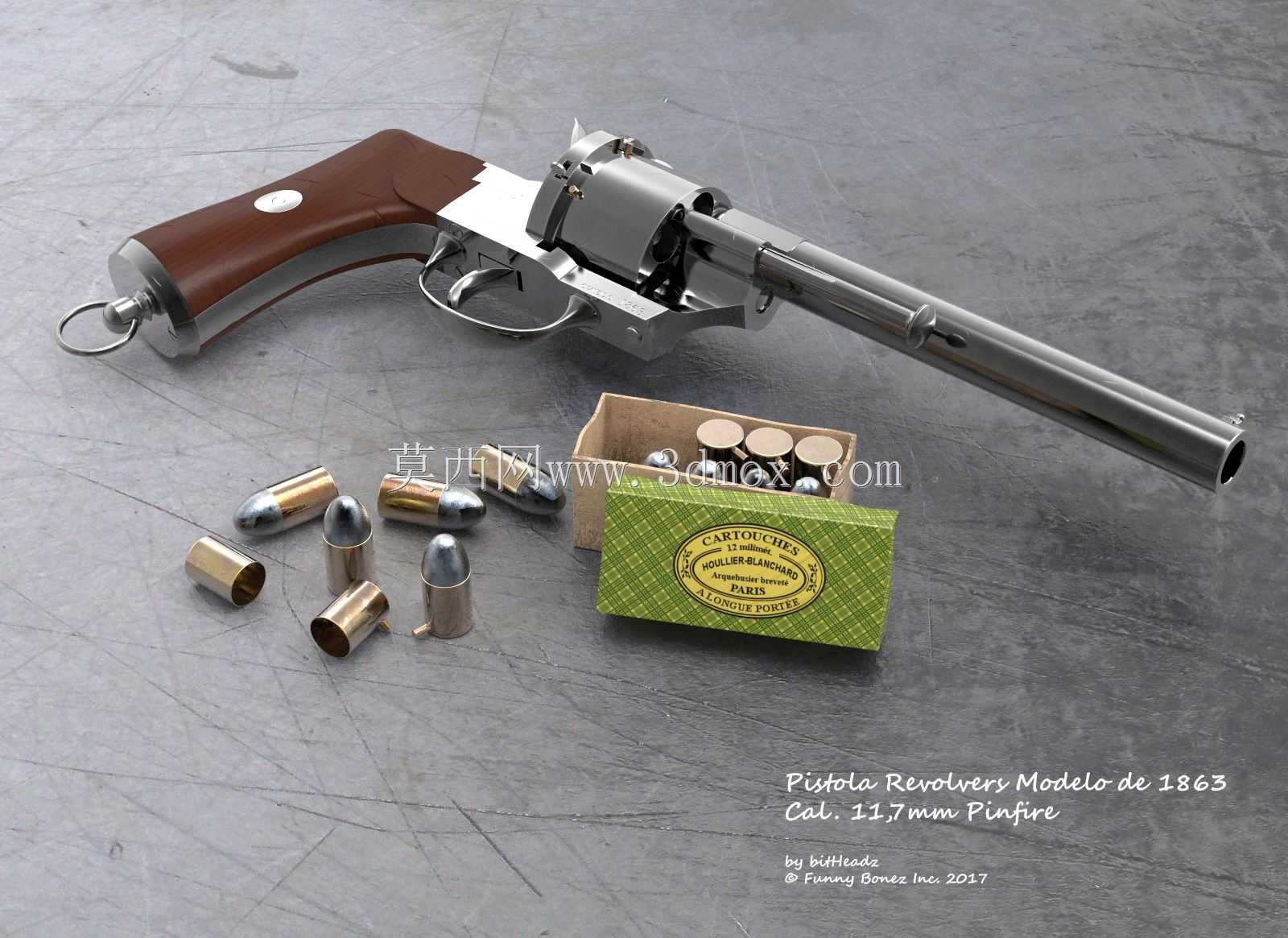

这款转轮枪械的结构设计围绕针发式发火原理展开，击针布置在转轮弹巢对应位置，扣动扳机时击锤抬起释放，撞击伸出弹壳的针状击针，引燃弹壳内发射药完成击发，整套击发传动机构的行程经过反复调校，能保证击针撞击力度刚好满足发火需求，同时避免力度过大击穿弹壳造成燃气泄漏。转轮弹巢作为核心储弹供弹部件，每个膛室的同轴度公差控制在极小范围，保证弹巢转动到待击位置时，膛室轴线与枪管轴线完全重合，避免击发时弹头偏航，影响射击精度甚至造成膛压异常。握把采用贴合手掌的弧形轮廓，木质握片通过金属销钉固定在握把框架上，握持时虎口位置能自然贴合握把弯曲处，抵消部分击发时的后坐冲量，握把底部的挂环可用于连接枪绳，防止携行时枪械脱落。枪管采用长条形圆柱结构，内膛加工有膛线，引导弹头旋转稳定飞行，枪管与转轮座通过螺纹配合紧固，配合面的加工精度直接影响枪管与弹巢的同轴度，是整枪装配的核心管控尺寸。这类老式转轮枪械在近代轻武器发展历程中，承担了军用侧卫武器、民用自卫的功能，其结构设计为后续转轮枪械的演化提供了成熟的参考，尤其是针发式结构的发火可靠性验证，为后续中心发火、边缘发火弹药的枪械结构设计积累了大量工程经验。在三维建模过程中，需要重点还原各运动部件的配合间隙，比如转轮与转轮座之间的转动间隙、击锤与击针的传动间隙、扳机与阻铁的咬合位置，这些间隙参数直接决定了模型的运动仿真是否符合真实枪械的动作逻辑，若间隙设置过小会出现运动卡滞，间隙过大则会出现部件晃动，无法真实还原枪械的实际操作手感。从安装边界来看，整枪的外形轮廓需保证各部件在运动过程中不发生干涉，比如转轮转动时，弹巢边缘与枪管尾部、击锤前端的间隙需控制在合理范围，击锤在待击和击发位置的摆动行程内，不会与握把、转轮座其他部件发生碰撞，扳机的转动行程也要匹配手指的扣动幅度，保证操作时的人机工程合理性。配套的弹药模型还原了11.7mm口径针发弹的结构，包括黄铜弹壳、铅制弹头、底部发射药与侧面伸出的击针，弹药与弹巢膛室的配合间隙经过校准，能够顺畅装入膛室，同时不会出现过于松动的情况，装弹后击针刚好对准击锤的撞击位置，保证击发动作的逻辑一致性。
