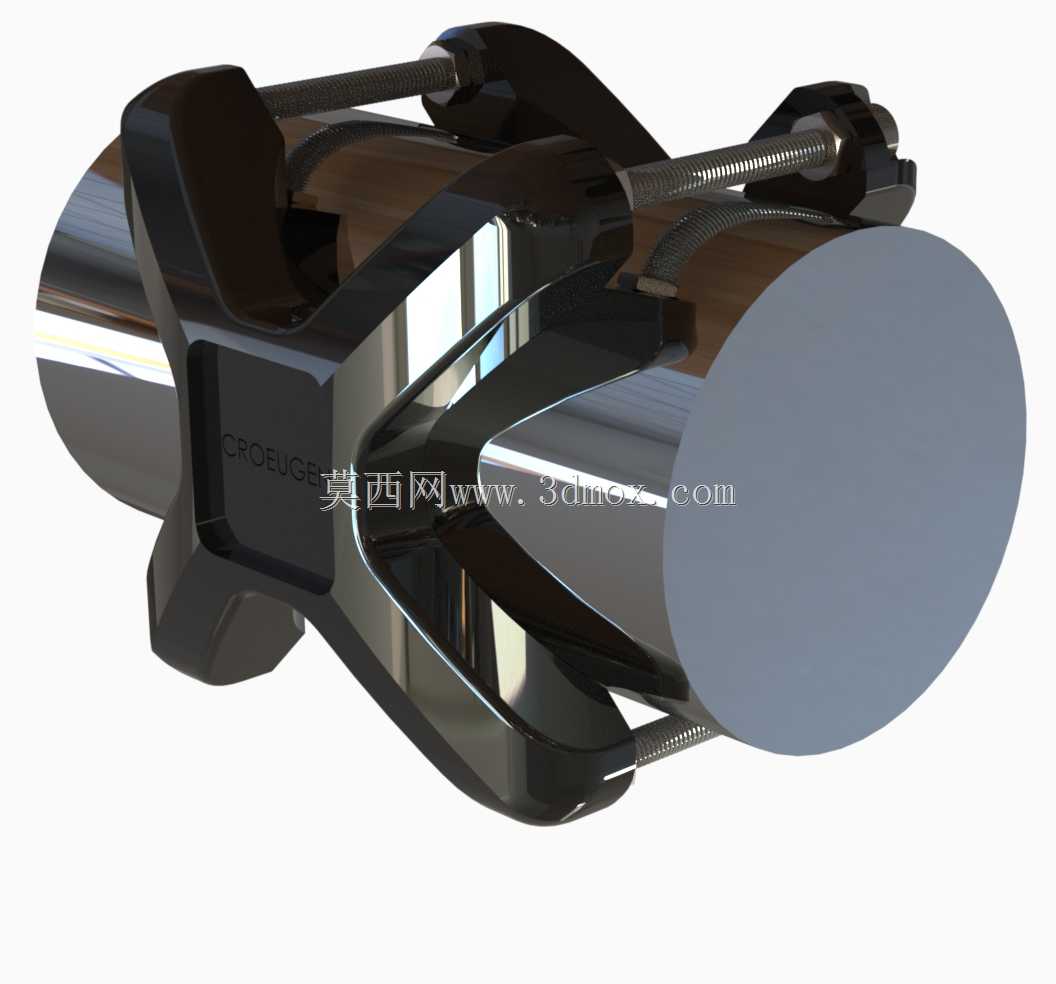

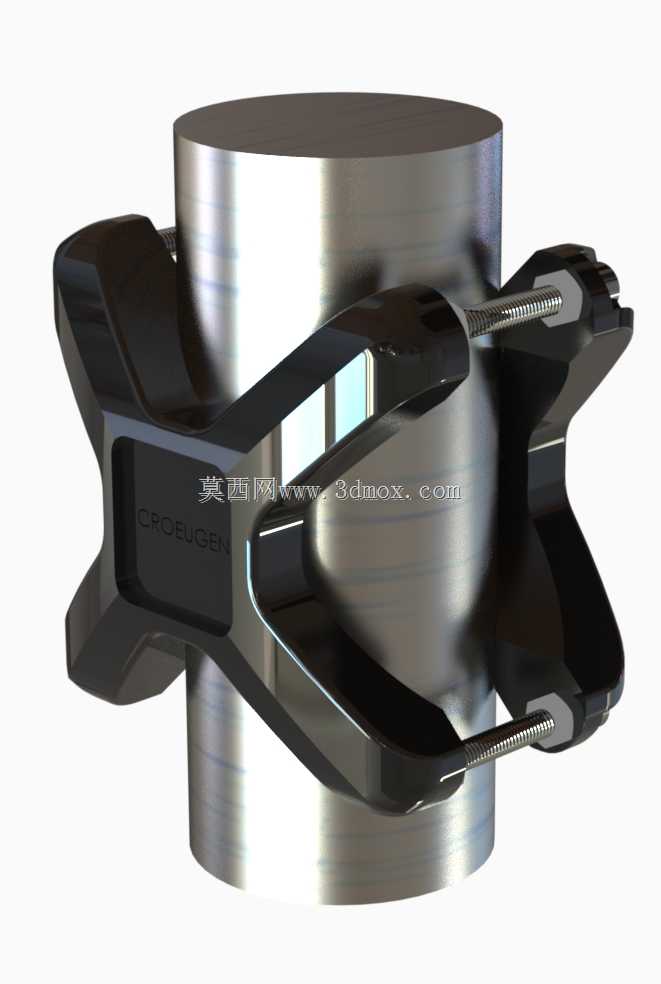

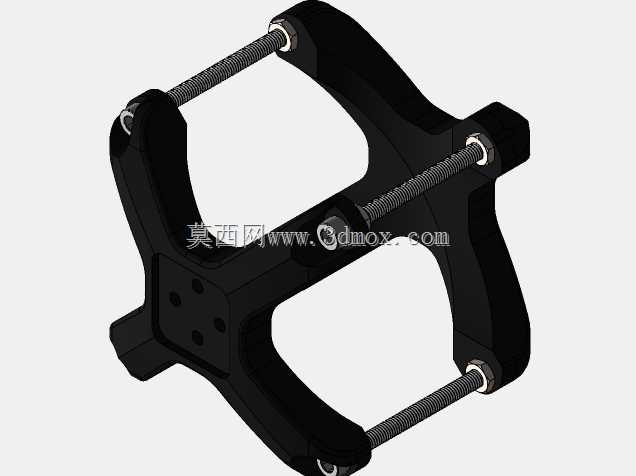

2-1/2至3英寸管径X形管道固定夹结构

这款X形结构的管道夹持件，主要适配公称尺寸2-1/2到3英寸的金属或硬质非金属管路，在流体输送管网、模块化设备管线排布、临时管路架设场景中应用广泛，区别于传统单侧抱箍的受力形式，X形的对称夹持结构能从四个方向对管道外壁施加均匀的抱紧力，避免单侧锁紧带来的管路局部应力集中问题，尤其适合存在小幅振动的泵组出口管路、空压机输气管路的固定作业，能有效降低管路振动带来的紧固件松脱风险。从结构设计逻辑来看，中间的贯通腔体做了适配管径范围的公差预留，内壁采用光滑圆弧过渡，没有尖锐棱角，安装时不会划伤管道外壁的防腐层或保护层，四个向外延伸的夹持臂采用等强度设计，每个臂端都集成了锁紧螺钉的安装位，锁紧时螺钉的顶紧力会通过臂体的形变均匀传递到管道接触面，不需要额外加装防滑衬垫就能获得足够的抱紧摩擦力，同时X形的交叉结构本身具备一定的形变余量，能适配2-1/2英寸到3英寸之间的管径公差，不需要针对单一管径单独更换配件，减少了现场安装的配件储备种类。安装边界方面，该夹持件的径向尺寸比同规格普通抱箍更紧凑，交叉臂的外伸长度经过优化，在多管路并排排布时，相邻管路的中心距可以压缩到更小的范围，提升管线排布的空间利用率，轴向的接触宽度经过受力核算，既能保证足够的接触面积分散抱紧压力，又不会占用过多的管路轴向空间，适合在管路接头附近、阀组安装位周边等空间局促的位置使用。实际使用中，这款夹持件既可以作为永久固定件使用，也可以在临时管路搭建中作为快速固定件，四个锁紧螺钉的操作方向都朝向外侧，安装时不需要在管路与安装基础之间预留过大的操作空间，使用普通内六角扳手或者螺丝刀就能完成锁紧作业，对现场安装工具的适配性很强。结构上没有复杂的活动铰接部件，整体刚性更好，长期使用不会出现铰接位磨损导致的夹持力下降问题，对称的受力结构也让夹持件本身在锁紧状态下的内应力分布更均匀，不容易出现长期受力后的塑性形变，在户外管路、工业车间管线等需要长期可靠固定的场景下，维护频次远低于传统的单侧锁紧抱箍。
