可调节不锈钢楼梯扶手固定支撑构件

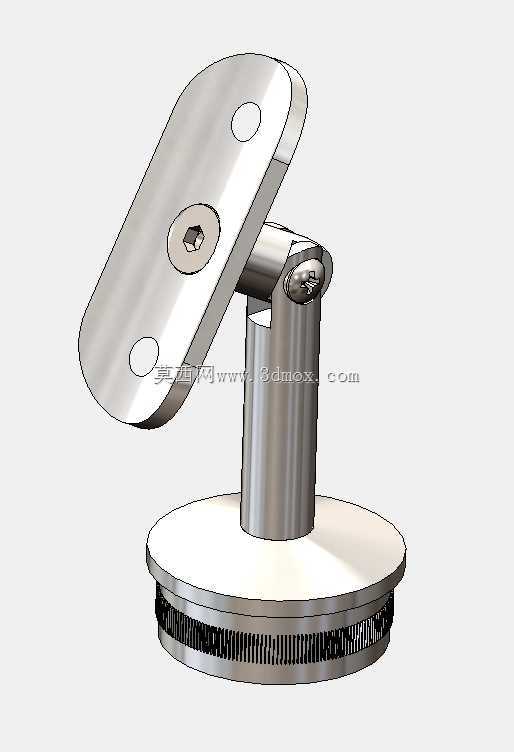

　　在商用建筑、家装楼梯、景观护栏、无障碍通道的现场施工环节，扶手与基层结构的连接固定一直是影响安装效率、后期使用稳定性的核心节点，这类可调角度的扶手支撑构件，正是为解决现场安装面不平整、扶手走向存在角度偏差的实际痛点设计的。从结构组成来看，该构件分为三个核心功能段：底部的圆形固定底座、中间的立柱支撑段、顶部的角度可调夹装托板。底部圆形底座直径适配常规装饰面的开孔尺寸，底座下沿带有滚花防滑结构，当底座通过预埋螺栓或者膨胀螺丝固定在地面、台阶立面或者墙面基层时，滚花结构可以增大底座与装饰面层之间的静摩擦力，避免长期受扶手侧向推力时出现底座偏转、移位的问题，底座的厚度经过载荷校核，能够承受成年人倚靠扶手时产生的垂直下压力与水平侧向推力，

　　不会出现底座变形导致的扶手晃动感。中间的立柱段采用实心圆柱结构，相比空心管材的支撑件，抗剪切能力更强，即使在公共区域人流密集、扶手频繁受侧向冲击的场景下，也不会出现立柱弯曲断裂的问题，立柱与顶部托板之间采用销轴铰接结构，这也是整个构件的核心功能设计点：铰接结构允许顶部托板在一定角度范围内自由转动，现场安装时不需要提前精准测量扶手的倾斜角度，不管是直跑楼梯的倾斜扶手、转角处的变向扶手，还是无障碍通道的水平扶手，都可以通过调整托板的角度，让托板上表面与扶手管的下表面完全贴合，避免出现硬连接时的贴合缝隙，减少安装时的打磨、垫垫片等调整工序，大幅缩短现场安装的工时。顶部的椭圆形托板上预留了两个安装孔与一个中心锁紧孔，

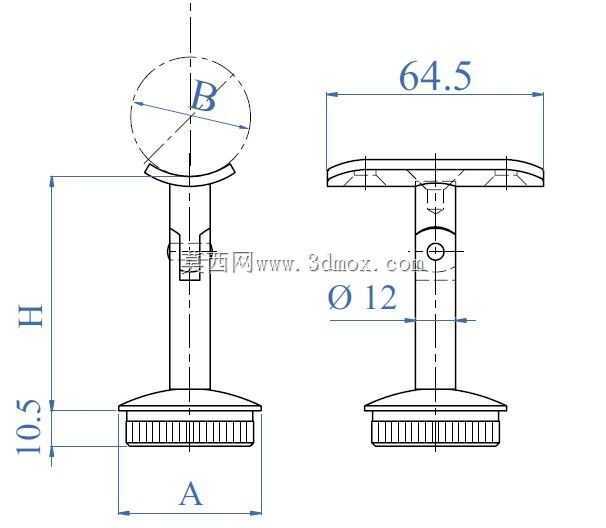

　　两个边孔用于穿设自攻螺丝或者机丝，将托板与扶手本体牢牢固定，中心的内六角锁紧螺丝用于铰接结构的角度锁止，当托板角度调整到与扶手完全贴合的位置后，拧紧中心的内六角螺丝，就可以让铰接位置产生足够的抱紧力，锁定调整好的角度，不会在后期使用过程中因为长期受力出现角度松脱、扶手下沉的问题。从安装边界来看，该支撑件的整体高度适配常规扶手的安装高度要求，底座的固定孔位间距符合主流的装修施工预埋规范，不管是大理石台阶、实木踏步、钢结构基层还是混凝土墙面，都可以选用对应的膨胀固件完成底座安装，不需要额外定制转接件。在实际选型过程中，设计人员需要根据扶手的材质、单段扶手的长度、使用场景的载荷要求匹配对应数量的支撑件，比如公共场馆的不锈钢扶手，

　　每间隔一米左右设置一个该类支撑件，就可以满足载荷规范要求；家装场景的实木扶手，可适当放大支撑间距，兼顾成本与稳定性。该构件的所有棱角位置都做了圆角倒钝处理，不会在安装和使用过程中划伤施工人员或者过往行人，表面采用拉丝抛光处理，和常见的不锈钢扶手、玻璃护栏的表面质感匹配，不会出现明显的色差影响整体装饰效果。不同于传统的焊接式扶手支架，这种可调角度的装配式支撑件不需要现场焊接作业，不会产生焊疤需要后续打磨补漆，安装全程只需要内六角扳手、电钻等常规工具，对施工人员的技能要求更低，也更适合现在的装配式装修施工流程，在后期维护时，如果出现扶手角度微调的需求，只需要松开中心的锁紧螺丝，调整到位后重新拧紧即可，不需要整体拆卸更换构件，大幅降低后期的维护成本。在结构建模过程中，需要重点校核铰接位置的配合公差，销轴与铰接孔的间隙不能过大，否则会出现托板旷量，导致扶手安装后出现晃动；也不能间隙过小，否则现场调整角度时阻力过大，不方便施工操作，同时要校核中心锁紧螺丝的锁紧力矩，确保在常规施工的拧紧力矩下，铰接位置的静摩擦力足够承受设计载荷，不会出现打滑松脱的问题。底座的滚花结构深度也要控制在合理范围，过深会影响底座与装饰面的贴合平整度，过浅则无法起到足够的防滑止转作用，托板上的安装孔位需要做沉头设计，让固定螺丝的头部可以完全沉入托板内部，不会出现螺丝凸起刮蹭扶手底部的问题，保证扶手安装后贴合紧密无间隙。
