单翼飞行器机身气动优化设计作品

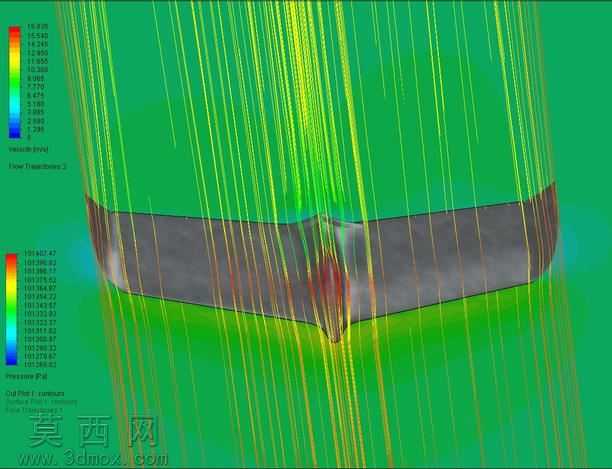

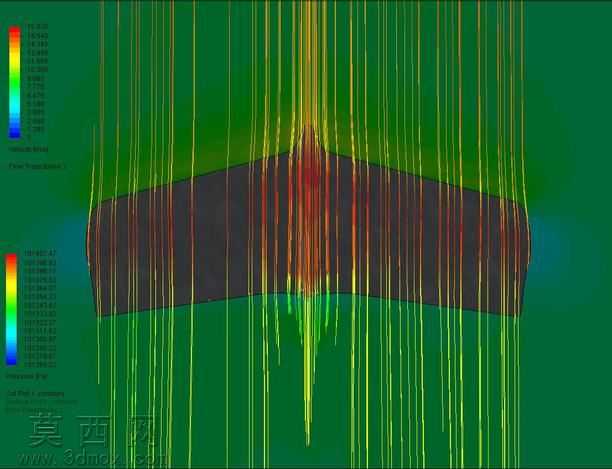

本作品围绕单翼布局飞行器的机身主体展开三维建模设计，全程依托三维参数化建模逻辑完成全流程构建，首先以低速飞行器的气动需求为核心设计出发点，确定15米/秒巡航速度下的机身气动性能目标，建模阶段先绘制机身纵向基准轮廓线，通过多截面曲面放样生成流畅的机身主体曲面，针对翼身融合区域做连续曲率的过渡处理，避免曲面出现硬折角引发的气流分离问题，同时对机身头部做钝头修型，尾部做渐进收窄的流线化处理，匹配单翼布局的整体气动配平需求。完成基础曲面建模后，对模型做实体化加厚处理，兼顾结构轻量化与气动外形的完整性，建模过程中反复调整翼身衔接处的曲面曲率，确保整个机身外表面达到G2连续标准，为后续流体仿真计算提供高精度的几何基础。材质与渲染环节，为机身主体赋予哑光复合航空材质，模拟轻型飞行器常用的碳纤维复合蒙皮质感，搭配高空山地湖泊的场景环境做渲染输出，还原飞行器在真实低空飞行场景下的视觉效果，光影设置匹配自然天光的照射角度，突出机身曲面的流畅线条与气动轮廓特征。设计过程中同步开展计算流体力学仿真验证，在15米/秒的来流速度条件下对机身模型做流场模拟，通过网格划分、边界条件设定、迭代计算获取全机的气动载荷数据，最终测得模型平均升力为0.0071N、平均升力为0.8972N，验证了该机身外形在低速飞行条件下的气动效率，能够满足小型单翼飞行器的低速巡航气动需求。整个建模过程严格遵循航空飞行器的外形设计逻辑，从轮廓绘制、曲面构建到细节修型、仿真验证形成完整设计闭环，既保证了三维模型的几何精度，也通过仿真数据验证了设计方案的可行性，可作为低速单翼飞行器气动设计、小型航模制作的参考三维数字模型，为同类布局的飞行器外形优化提供可复用的建模思路与气动参数参考。
