管翅式单流程热交换器三维结构设计

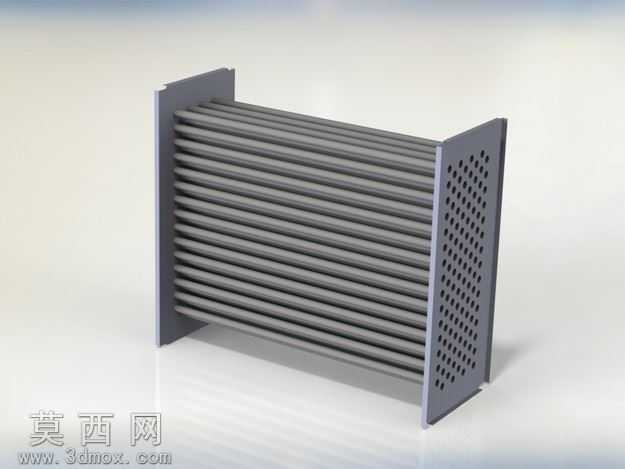

本作品为管翅式单流程热交换器三维建模成果，建模阶段优先梳理核心换热逻辑，以平行排布的换热管束作为核心换热载体，两侧端板作为管束定位与流体导流的支撑结构，其中一侧端板开设阵列式通孔，兼顾流体均布与结构减重的双重需求。建模过程中采用参数化设计思路，对换热管的管径、管间距、端板厚度、通孔排布密度等关键尺寸进行关联约束，便于后续根据不同换热工况调整参数，快速生成适配不同换热功率、不同流体介质的衍生结构。材质渲染阶段结合工业热交换器的实际应用场景，为换热管束赋予哑光深灰色金属材质，模拟碳钢或不锈钢换热管的表面质感，还原金属管材经加工后的细微磨砂纹理；两侧端板采用稍浅的金属灰材质，与管束形成视觉层次区分，端板表面的通孔做了边缘倒角的细节处理，还原实际机加工后的工艺特征，避免尖锐棱角带来的视觉违和感。结构设计上充分考虑实际装配逻辑，每根换热管与两端端板的连接位置做了贴合约束，模拟实际生产中胀接或焊接的装配状态，管束之间保持均匀等距排布，保障流体流经管束间隙时的流场均匀性，避免出现局部流动死区影响整体换热效率；带孔端板的通孔采用错列排布方式，相较于直列排布可提升流体扰动性，强化换热侧的对流换热效果，同时通孔直径经过合理配比，在保障结构强度的前提下最大化通流面积，降低流体流经端板时的阻力损失。渲染阶段采用柔和的漫反射打光方案，避免强反光掩盖结构细节，清晰呈现管束的平行排布特征、端板的开孔规律以及整体装配关系，模型整体比例协调，各部件的尺寸配比符合工业热交换器的常规设计规范，既可以作为换热设备设计的参考模型，也可用于工业换热场景的演示展示，帮助相关人员直观理解管翅式热交换器的基础结构与工作原理，为后续的换热性能仿真、结构优化、生产加工提供精准的三维模型基础。
