工业管壳式换热设备三维结构设计

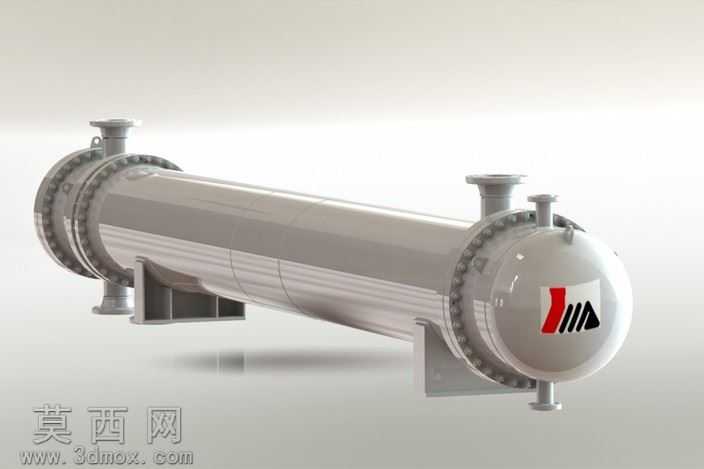

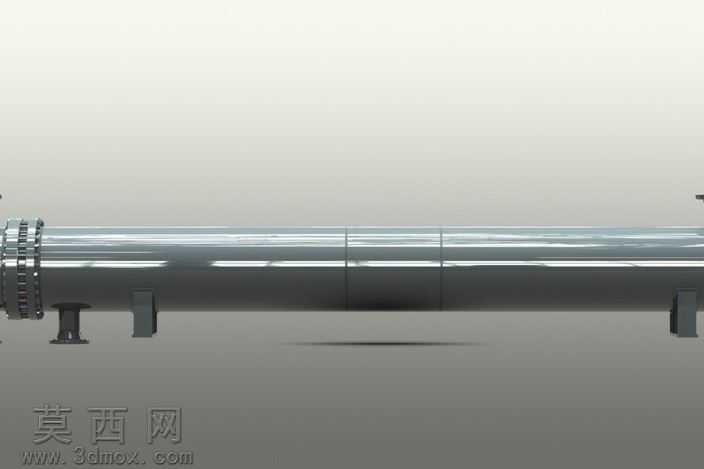

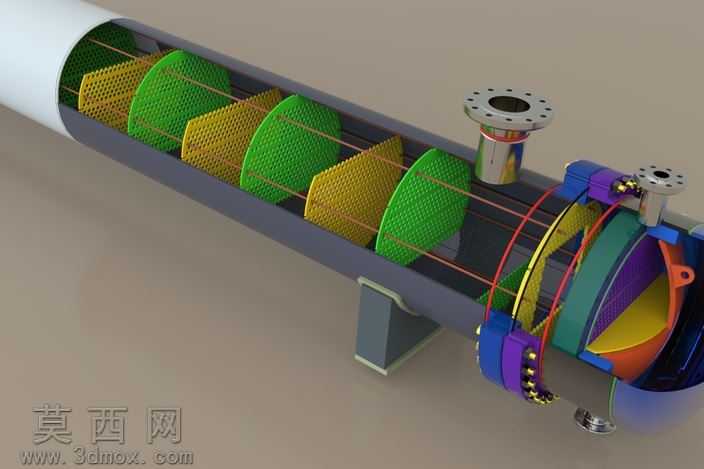

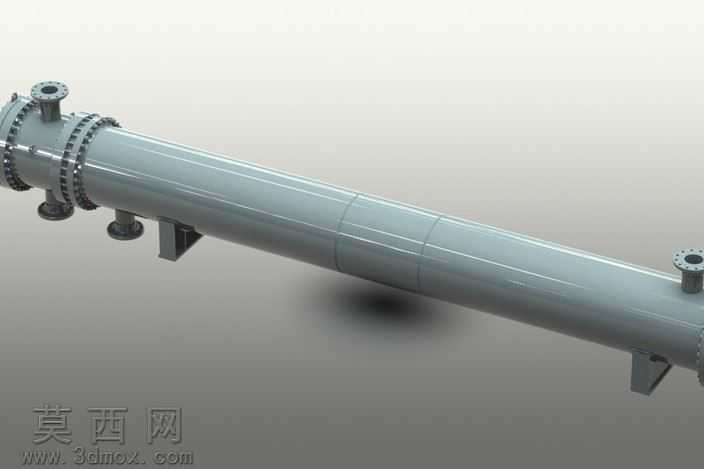

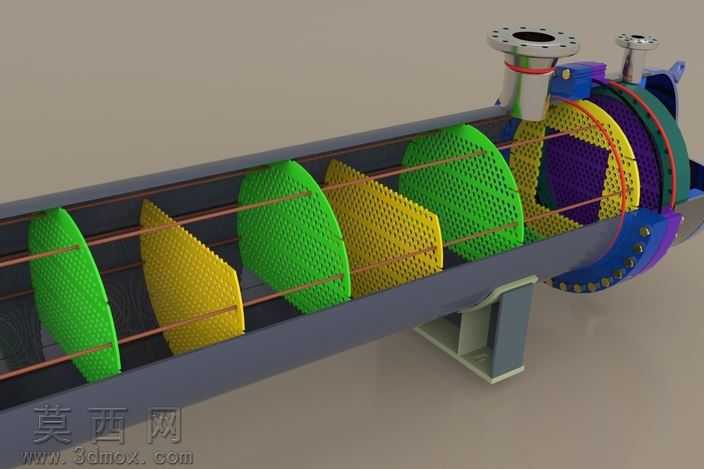

本作品为工业常用管壳式热交换器三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与压力容器相关设计要求，完整还原了管壳式换热器的全部结构细节。建模初期先梳理设备整体设计逻辑，明确管壳式换热器的核心组成部分，从壳体主体、管板结构、换热管束、封头组件到接管、支座、法兰连接结构逐一进行参数化建模，每一处结构尺寸都参考工业常用换热器的标准规格设定，保证模型结构比例符合实际生产制造的尺寸要求。材质渲染阶段，针对设备不同部件的实际工业用材赋予对应材质：壳体与封头采用压力容器常用的碳钢材质，调整材质参数呈现出金属哑光的工业质感，表面添加细微的使用质感模拟真实工业设备的外观状态；法兰密封面、接管接口处做了细节处理，还原法兰连接的螺栓孔、密封面结构，支座部分采用焊接钢结构的材质表现，清晰呈现支座与壳体的焊接连接结构。结构设计上，完整还原了固定管板式换热器的内部构造，壳程与管程的流道结构清晰，两端管板与换热管的连接结构做了精细化建模，侧面的流体进出口接管、排气排液接口都按照标准管法兰规格制作，设备底部的鞍式支座结构完整，包含支座垫板、筋板、底板的全部细节，能够直观展示设备的安装支撑方式。建模过程中对各部件的装配关系做了严谨的配合约束，法兰连接的螺栓螺母阵列整齐，密封垫片的位置准确，设备上的所有连接结构都符合机械装配的逻辑，不存在结构干涉问题。渲染阶段采用柔和的工业场景布光，多角度展示设备的整体外观与局部细节，通过光影效果突出壳体的圆柱曲面形态、法兰的凸台结构、支座的支撑形态，让模型整体视觉效果贴近真实工业设备的实拍质感，能够清晰展现管壳式换热器的整体布局与各部件的位置关系，可用于换热设备的结构教学、方案展示、装配模拟等场景，帮助观者直观理解管壳式热交换器的工作原理与结构组成。
