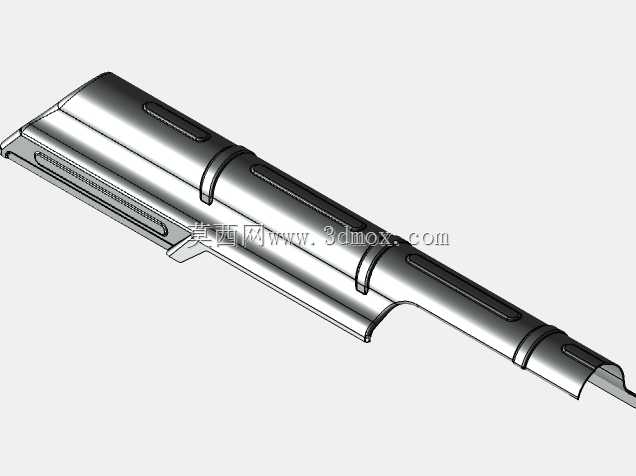

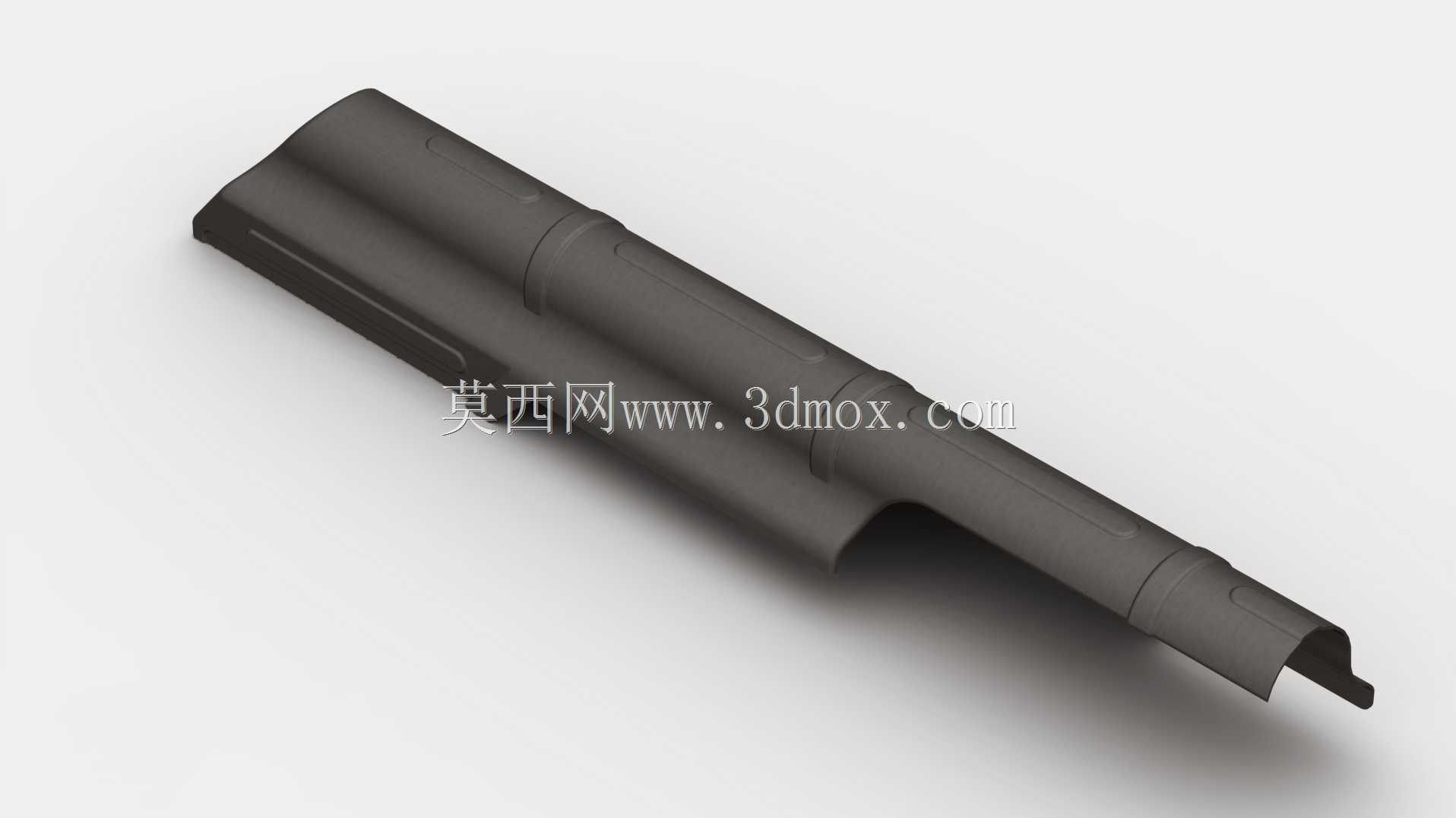

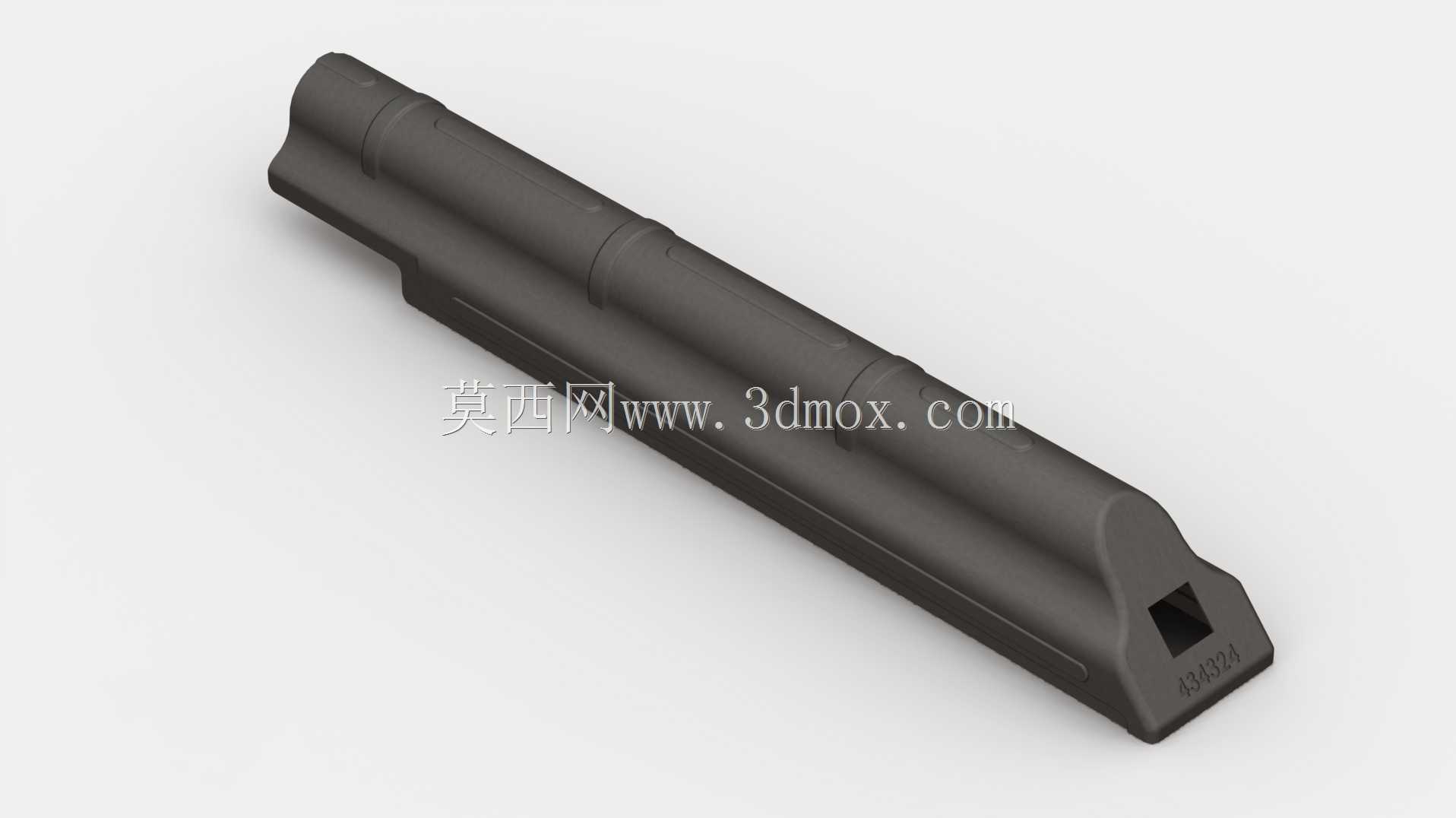

AKM步枪防尘罩结构设计模型

该防尘罩作为AK系列步枪机匣上方的核心防护构件，主要承担隔绝野外环境中沙尘、泥水、枯枝碎屑进入枪械内部自动机工作腔的作用，在风沙地区作战、丛林穿插、日常携行训练等场景下，能够有效避免异物卡滞枪机、撞针等运动部件，降低枪械故障概率，保障机构动作可靠性。从结构设计来看，该构件采用整体冲压成型的薄壁壳体结构，整体沿枪械长度方向延伸，截面为适配机匣顶部轮廓的弧形包覆形态，两侧设置向下弯折的扣合边，能够直接卡入机匣对应定位槽内，无需额外紧固件即可实现快速拆装，日常维护时可直接向上掀起完成拆卸，擦拭保养操作便捷。设计过程中优先考虑了薄壁件的结构刚度，在壳体表面沿长度方向压制有两道平行的纵向加强筋，既能够避免冲压成型后壳体出现翘曲变形，也能在枪械受到磕碰、挤压时提升构件抗形变能力，防止防尘罩变形后卡滞自动机运动。外形尺寸方面，该构件总长适配标准AKM步枪机匣顶部安装空间，前端延伸至照门座后方位置，后端与机匣尾端定位结构贴合，扣合边的弯折角度与机匣侧壁安装槽完全匹配，安装后与机匣表面间隙控制在合理范围内，既不会因间隙过大导致沙尘侵入，也不会因间隙过小出现拆装卡滞。壳体表面做了哑光氧化处理的结构预留，能够避免日常使用中出现反光暴露目标，同时提升构件表面耐磨性能，长期拆装使用不易出现划痕锈蚀。建模过程中对原有实物的复杂曲面做了工程化简化，在保证安装配合尺寸完全准确的前提下，剔除了不影响装配与功能的细微加工纹理，既能够满足结构展示、装配干涉检查的使用需求，也可作为枪械配件复刻、教学演示的结构参考模型，用于轻武器结构教学、配件改装设计等场景的三维验证工作。
